适用线材: PCIe4.0、PCIe5.0、PCIe6.0等

PCIe５.0高速线
PCIe 5.0高速线概述
PCIe（Peripheral Component Interconnect Express）是一种高速接口标准，广泛应用于计算机系统中的设备间通信，如显卡、网卡和硬盘。PCIe 5.0是PCIe标准的第五代，它提供了更高的数据传输速率和更大的带宽。PCIe 5.0的理论最大带宽可达64GB/s，每个通道（lane）可以达到16GB/s的双向传输速率。

PCIe 5.0高速线的应用
PCIe 5.0高速线主要用于数据服务器内部传输数据，特别是在AI、液冷等各类大数据服务器中。这些高速线材能够满足高性能计算、数据中心和各种嵌入式应用对高速数据传输的需求。

PCIe 5.0高速线的设计与制造
PCIe 5.0高速线的设计和制造是一个复杂的过程，需要考虑高速信号设计的注意事项和高速板材的选择。随着PCIe 5.0规范的发布，相关的PCB（印刷电路板）设计也需要相应的调整和优化，以确保信号的稳定性和传输效率。

PCIe 5.0高速线的市场情况
尽管PCIe 5.0固态硬盘拥有极快的读写速度，但其价格相对较高，成为了一些专业用户和发烧级游戏玩家的关注点。PCIe 5.0固态硬盘的连续读写速度可以轻松突破12000MB/s，但价格远高于同等容量的PCIe 4.0产品。

PCIe 5.0高速线的未来发展
PCI-SIG组织已经发布了CopperLink线缆规范，适用于PCIe 5.0及6.0，提供32.0GT/s（PCIe5.0）和64.0GT/s（PCIe6.0）数据传输速率。这一规范将PCIe线缆与PCIe基本电气规范无缝整合，提供更长的信号距离和拓扑灵活性。

总结
综上所述，PCIe 5.0高速线是现代计算机系统中不可或缺的一部分，它为高性能计算和数据传输提供了强大的支持。随着技术的不断进步，我们可以期待PCIe 5.0及其后续版本在更多领域的应用和发展。

PCIe6.0高速线
PCIe6.0高速线概述
PCIe6.0高速线是新一代的数据传输线材，它代表了数据传输技术的一个重要里程碑。PCIe6.0技术拥有每通道64GT/s的链路速度，这意味着它的数据传输速率是PCIe5.0的两倍。这种技术的进步对于数据中心、人工智能和机器学习服务器等高性能计算领域尤为重要，因为它能够满足这些领域日益增长的数据处理需求。

PCIe6.0高速线的应用
PCIe6.0高速线主要用于AI、液冷等各类大数据服务器内部传输数据。这些线材的设计考虑了数据中心和高性能计算环境的需求，能够在更远距离上保持与铜缆相同的带宽，这对于构建大规模的人工智能和机器学习服务器至关重要。

PCIe6.0高速线的未来发展
随着技术的不断进步，PCIe6.0高速线有望在未来提供更高的数据传输速率和更低的功耗。截止2024年10月，PCIe6.0高速通信线尚处于开发阶段，这预示着PCIe6.0高速线的实际产品化正在稳步推进。PCI-SIG（ Peripheral Component Interconnect Special Interest Group）已经开始了针对128.0 GT/s PCIe 7.0技术的CopprLink电缆的寻路工作，这展示了PCI-SIG对高速布线解决方案的持续承诺。这表明PCIe6.0高速线只是迈向更高性能数据传输技术的一个阶段，未来还有更多的技术突破值得期待。

结论
PCIe6.0高速线是数据传输技术的一个重大进步，它为高性能计算和数据中心提供了更快的数据传输速度和更大的带宽。尽管目前仍处于开发阶段，但其潜力已经被业界所认可。随着技术的成熟和产品的推出，PCIe6.0高速线将成为推动未来电子设备发展的关键技术之一。

PCIe7.0高速线
PCIe7.0高速线概述
PCIe7.0是下一代计算机互连技术，旨在将每个引脚的数据传输速度提高至128 GT/s，是PCIe6.0的64 GT/s的两倍，是PCIe5.0的32 GT/s的四倍。这样的速度对于未来的数据中心以及需要更快数据传输速率（包括网络数据传输速率）的人工智能和高性能计算应用来说将非常方便。

PCIe7.0的技术特点
PCIe7.0的高带宽特性使其在数据中心、人工智能、高性能计算等领域具有广泛的应用前景，能够支持更大规模的数据传输和更快的计算速度。PCIe7.0的速率提升意味着在x16配置下，可以实现单向256GB/s的带宽，极大地促进了数据密集型应用的性能。然而，随着速率的提升，PCIe7.0面临着信号完整性、电源管理和热设计等技术挑战，需要采用更先进的物理层技术和材料。

PCIe7.0的发展历程
PCIe7.0的发展历程从2022年开始。在当年的PCI-SIG开发者大会上，PCI-SIG宣布了PCIExpress(PCIe)7.0的规范。到了2023年会议上，PCI-SIG已经完成了规范的第一个草案版本0.3，并在随后分发给该组织的成员，这也标志着PCIe7.0标准开发正式开始。

PCIe7.0与其他版本的比较
PCIe7.0与PCIe5.0和6.0相比，将物理层的总线频率提高了一倍。除此之外，该标准保留了具有四级信令(PAM4)的脉冲幅度调制、1b/1bFLIT模式编码以及已用于PCIe6.0的前向纠错(FEC)技术。PCI-SIG表示PCIe7.0规范还侧重于增强的通道参数和覆盖范围以及提高的功率效率。

PCIe7.0的应用前景
PCIe7.0的高带宽特性使其在数据中心、人工智能、高性能计算等领域具有广泛的应用前景，能够支持更大规模的数据传输和更快的计算速度。随着新标准的推出，硬件制造商、系统设计师和软件开发者需要共同努力，构建一个兼容PCIe7.0的生态系统，包括支持新标准的处理器、存储设备、网络卡等。

总结
综上所述，PCIe7.0高速线代表了计算机互连技术的未来发展方向，其高带宽和高效率将为数据中心、人工智能和高性能计算等领域带来革命性的变化。

适用线材: QSFP

适用线材: CAN总线、LIN总线、CANFD总线、FLEXRay总线、MOST总线、HSD总线、亦适用于工业以太网Profinet总线标准线材。

车载总线概述
车载总线是汽车内部电子系统之间进行数据传输的重要通信网络。广泛应用于汽车的各个系统，包括但不限于：动力传递系统﹑刹车系统﹑转向系统﹑娱乐系统﹑空调系统等。随着汽车电子技术的快速发展，车载通信系统的需求也在不断增加，车载总线的通信速率和传输距离将进一步提升，同时，更多的总线技术将被整合到一个混合网络中，以提高系统的整体性能和可靠性。从而推动了多种车载总线技术的发展和应用。
总之，车载总线作为连接汽车内部各个电子模块的关键技术，其发展和完善对于提升汽车的整体性能和用户体验具有重要意义。

常见车载总线类型及其特点
CAN总线
简介：CAN（Controller Area Network）是一种共享式双线串行通信总线，由德国BOSCH公司于1983年研发。
特点：
最高传输速率为1MBit/s。
具有非破坏性仲裁、分布式实时控制和可靠的错误处理及检测机制。
CAN-FD总线
简介：CAN-FD（CAN with Flexible Data Rate）是CAN的升级版，继承了CAN的主要特性，并弥补了CAN的数据长度和带宽的限制。
特点：
支持更高的数据传输速率。
支持的最大数据长度为64字节。
LIN总线
简介：LIN（Local Interconnect Network）是基于通用UART接口的低成本串行通信网络。
特点：
几乎所有的微控制器都具备LIN必需的硬件。
从机节点不需要石英或陶瓷振荡器就能实现自同步，节省了从设备的硬件成本。
FlexRay总线
简介：FlexRay是由宝马、戴姆勒克莱斯勒、飞利浦和摩托罗拉成立的联盟推进的标准协议，主要用于线控操作。
特点：
提供高带宽和高容错能力。
使用双通道通信，能够提供冗余功能。
消息长度可配置，灵活性高。
MOST总线
简介：MOST（Media Oriented System Transport）是一种专门针对车内使用而开发的媒体导向的串行传输技术。
特点：
主要用于多媒体传输。
支持高速数据传输，适合导航娱乐系统等应用。
Ethernet总线
简介：车载以太网是基于以太网技术的新型车载局域网通信技术。
特点：
具有高速、高可靠性、低延迟和低电磁辐射等特点。
支持100Mbps甚至1Gbps的数据传输速率，远超CAN总线。
HSD线材
HSD连接系统（High - Speed - Data）属于全屏蔽型互连系统。HSD线材为4C屏蔽线结构，主要用于高速数据传输方面，例如在汽车中要满足成品的高频数据要求。特性阻抗是100Ω，为汽车行业开发界面提供了两对差分信号对。它不仅可以依据低压差分信号（LVDS）发送数据，广泛应用于汽车信息娱乐模块、摄像头、抬头显示等，还可以用于USB2.0/3.0、以太网（10Base - T1s，100BASE - TX，100BASE - T1，1000BASE - T1，BroadR - Reach）规范，具有很高的屏蔽效率。在环视ADAS系统应用中，摄像头通过Fakra连接器与线束连接，线束另一端连接HFM（Mini - Fakra）连接器，从而使采集到的数据能传输至车辆环视系统(AVM)，再由HSD连接器连接线束，将数据输送至主机，最终通过HSD连接线将数据输送到显示屏上。

适用线材: CAT5、CAT5E、CAT6、CAT6A、CAT7、CAT8

CAT网络线概述
CAT网络线又称为双绞线，是常见和广泛使用的网线类型，包括Cat5e、Cat6、Cat6a、Cat7等标准，不同标准的CAT网络线在性能、应用场景等方面存在差异。

按屏蔽型式分类
非屏蔽双绞线(UTP)：绝大多数使用的网络线是这种类型。由于无法完全抵抗外部干扰，采取引入干扰信号的做法，使其在导线上磁场耦合，较密的对绞来吸收干扰，从而产生一个共模信号，到达接收端可以差分线路抵销，从而分析出原始信号。
屏蔽型(FTP)：具有更好的抗干扰能力，适用于干扰较强的环境。

网络线的结构特点
双绞线结构
双绞线是由相互按一定扭绞合在一起的类似于电话线的传输媒体，每根线加绝缘层并有色标来标记。是将两个导体pair进行对绞，绞合在一起的目的抵消从其他线对和来自外部源的(EMI)的一种形式。
为了线对与线对间不互相干扰，各线对间的对绞是不同的，通常白橘/橘线对最密，白棕/棕最疏。
双绞线对电磁干扰存在敏感性甚至失效可能，对绞完整性是很重要因素，在安装过程中要保持完好，多次收放后可能造成绞距变化，进而导致线缆失效，因此有重载网络线(HEAVYDUTY)或粘联机对等类似方案来控制线对对绞。

不同类型CAT网络线的性能特点
Cat5e（超五类网络跳线）
性能相较于五类线有很大提高，具有衰减小、串扰少的优点，并且有更高的衰减串扰比（ACR）和信噪比以及更小的时延误差等特性。
最大带宽为100MHz，线径是标准的24AWG，适用于千兆以太网络，可满足大多数家庭和办公室网络的日常网络需求。
Cat6（六类网络跳线）
传输性能远远高于超五类标准，适用于千兆速率的网络传输应用。
传输带宽为250MHz，在串扰以及回波损耗方面的性能较超五类网络跳线有所改善，对于新一代全双工的高速网络应用而言，优良的回波损耗性能很重要，适用于传输速率高于1Gbps的应用。
Cat6a（超六类网络跳线）
是六类线的改进版，主要应用于万兆位网络中。
在外部串扰等方面的性能相较于六类网线有较大改善，传输带宽为500MHz，最大传输速度可达到10Gbps。
Cat7（七类网络跳线）
不再是一种非屏蔽双绞线，而是一种屏蔽双绞线，主要适用于万兆以太网技术的应用和发展。
传输带宽至少可达600MHz，传输速率可达10Gbps，每一对线都有一个屏蔽层，四对线合在一起还有一个公共大屏蔽层，额外的屏蔽层使得七类线有较大的线径，在连接硬件方面，七类系统的参数要求连接头在600MHZ时所有的线对提供至少60DB的综合近端串绕。
Cat8（八类网络跳线）
是最新一代双屏蔽（SFTP）的网络跳线，有两个讯号对，可支持2000MHz的带宽，且传输速率高达40Gb/s，但最大传输距离仅有30m，故一般用于短距离数据中心的服务器、交换机、配线架以及其他设备的连接。虽然属于屏蔽型双绞线能应用于数据中心、高速和带宽密集的地方，但与七类/超七类网线相比，传输距离较短，速率和频率却远超它们，并且和超五类网线、六类/超六类网线之间在速率、频率、传输距离以及应用等方面区别较大。

不同类型CAT网络线的历史发展与演进
一类线（CAT1）：线缆最高频率带宽是750kHZ，用于报警系统，或只适用于语音传输（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。
二类线（CAT2）：线缆最高频率带宽是1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。
三类线（CAT3）：传输频率16MHz，最高传输速率为10Mbps(10Mbit/s)，主要应用于语音、10Mbit/s以太网(10BASE - T)和4Mbit/s令牌环，最大网段长度为100m，采用RJ形式的连接器，目前已淡出市场。
四类线（CAT4）：传输频率为20MHz，用于语音传输和最高传输速率16Mbps(指的是16Mbit/s令牌环)的数据传输，主要用于基于令牌的局域网和10BASE - T/100BASE - T，最大网段长为100m，采用RJ形式的连接器，未被广泛采用。
五类线（CAT5）：线缆最高频率带宽为100MHz，最高传输率为100Mbps，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE - T，最大网段长为100m，采用RJ形式的连接器。超五类线（CAT5e）是在五类线基础上性能得到提升，主要用于千兆位以太网(1000Mbps)。
六类线（CAT6）：传输频率为1MHz - 250MHz，六类布线系统在200MHz时综合衰减串扰比(PS - ACR)应该有较大的余量，提供2倍于超五类的带宽，适用于传输速率高于1Gbps的应用，其布线标准采用星形的拓扑结构，要求的布线距离为永久链路的长度不能超过90m，信道长度不能超过100m。超六类线（CAT6e）是六类线的改进版，传输频率方面与六类线一样，也是200 - 250MHz，最大传输速度也可达到1000Mbps，只是在串扰、衰减和信噪比等方面有较大改善，在4个双绞线对间加了十字形的线对分隔条。
七类线（CAT7）：为适应万兆位以太网技术的应用和发展而产生，在七类线缆中，每一对线都有一个屏蔽层，四对线合在一起还有一个公共大屏蔽层，在连接硬件的能力方面，七类系统的参数要求连接头在600MHZ时所有的线对提供至少60DB的综合近端串绕。
八类线（CAT8）：相关标准由美国通信工业协会(TIA)TR - 43委员会于2016年正式发布，符合IEEE802.3bq25G/40GBASE - T标准，规定了Cat8八类网线的最小传输速率，可支持25Gbps和40Gbps的网络布线；符合ANSI/TIA - 568 - C.2 - 1标准，规定了Cat8八类网线的通道和永久链路，并包含电阻不平衡、TCL和ELTCTL的限制2。
3. 不同类型CAT网络线的应用场景
Cat5e：适用于大多数家庭和办公室网络中的日常网络需求，如普通的上网冲浪、文件共享等操作，因为它能支持千兆位每秒的速率，对于一般的网络使用场景已经足够3。
Cat6：常用于需要更高速率和强大抗干扰性能的网络环境，如数据中心、企业网络和对网络要求较高的家庭网络等，它的传输带宽为250MHz，适用于千兆速率的网络传输应用，能满足更高网络需求的场景3。
Cat6a：由于其在外部串扰等方面性能的改善以及500MHz的传输带宽，主要应用于万兆位网络，在对网络传输速度和稳定性要求极高的大型企业网络、数据中心等场景使用较为合适。

适用线材: 机器人电缆、工业拖链电缆、工业控制电缆

柔性电缆（拖链电缆）的基本概念
柔性电缆（Flexible cable）是拖链运动系统中，电力传输﹑信号传递载体的电缆，又名:拖链电缆、拖曳电缆、移动电缆、机器人电缆等。主要用于需要频繁移动、弯曲的设备或场所。其主要功能是在设备单元来回移动时保护电缆免受纠缠、磨损、拉脱、挂和散乱。这种电缆不仅能随拖链实现来回移动，而且具有较高的柔韧性，不易损坏。柔性电缆的导线结构主要依据DIN﹑VDE 0295和IEC 228标准的绞合铜导线结构，护套多采用低黏性，柔性耐磨材料，以减缓电缆在连续往返移动中的磨损率。

柔性电缆的应用领域
柔性电缆广泛应用于多个工业领域，包括但不限于：工业电子系统、自动生成、仓储设备、机器人、消防系统、电动汽车、起重机、数控机床、冶金工业。

柔性电缆的分类
柔性电缆根据功能划分，主要分为:传感器/编码器电缆﹑伺服电机电缆﹑机器人电缆﹑清洁电缆﹑拖链电缆。
拖链电缆：适用于在拖链中使用，随拖链系统不断循环往复移动弯曲，需要具有高柔软、耐弯曲的基本性能，如TRVV高柔性电缆，是柔性耐弯曲拖链电缆，对绞节距短，抗串音特性优，适合用于高速信号回线的配置。
编码器电缆：需要确保编码器工作时的信号传输准确无误差，所以要选择专用电缆，普通电缆可能因屏蔽层等问题导致多芯绝缘层融，影响使用。
动力电缆：例如柔性拖链电缆TRVV5*2.5可作为柔性机械手的动力线，耐弯、耐油、抗拉，专为需要高度弯折弯曲连续运动应用场合而设计，广泛用于拖链系统、机器人和移动驱动系等。
根据型号大致可分为以下几类:
A.折叠柔性控制电缆
1、PVC外护套柔性控制拖链电缆，阻燃CC101 弯曲半径:8X
2、PVC外护套柔性屏蔽控制拖链电缆，阻燃CC111 弯曲半径:10X
3、PVC外护套柔性控制拖链电缆，阻燃CC120 弯曲半径:5X
4、PVC外护套柔性屏蔽控制拖链电缆，阻燃CC121弯曲半径:8X
5、PUR外护套柔性控制拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC127 弯曲半径:8X
6、PUR外护套柔性控制屏蔽拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC117 弯曲半径:10X
7、钢丝编织柔性控制拖链电缆，防紫外线，耐低温，耐磨，CC158 弯曲半径:10X
8、PETP外护套柔性控制拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC160 弯曲半径:5X
9、PETP外护套柔性控制屏蔽拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC133弯曲半径:10X
B.折叠柔性动力电缆
1、PVC外护套柔性动力拖链电缆，阻燃CC305 弯曲半径:8X
2、PVC外护套屏蔽柔性动力拖链电缆，阻燃CC336 弯曲半径:10X
3、PETP外护套柔性屏蔽动力拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC358 弯曲半径:10X
4、PETP外护套柔性屏蔽动力拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC371 弯曲半径:8X
C.折叠柔性数据总线电缆
1、PVC外护套柔性屏蔽数据拖链电缆， CC41 弯曲半径:8X
2、PUR外护套柔性屏蔽数据拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC43 弯曲半径:10X
3、PETP外护套柔性屏蔽数据拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC46弯曲半径:10X
4、PETP外护套柔性屏蔽数据拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC48 弯曲半径:12X
D.折叠柔性伺服电缆
PUR外护套柔性屏蔽伺服拖链电缆，耐油，耐酸碱，抗水解，抗紫外线，耐低温，耐磨，阻燃CC46 弯曲半径:10X

柔性电缆的内部结构特点
拖链电缆的设计考虑了多个关键因素，以确保其在各种恶劣环境下的可靠性和耐用性：
1、抗拉中心
在电缆的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能有一个真正的中心线填充，这种方法能有效地保护绞线结构，防止绞线游离到电缆的中心区域。
2、导体结构
电缆应选择具柔韧性的导体，一般来说导体越细，电缆的柔韧性越好，但过细会产生缠绕现象。一系列长期的实验提供了单根导线的直径，长度和节向的屏蔽组合，它有抗拉能力。
3、芯线绝缘
电缆内的绝缘材料不能彼此粘滞，并且绝缘层还需要支撑每股单股的导线。只有在高压成型的PVC或者TPE材料才能用于拖链的数百万米电缆中的应用过程中证实其可靠性。
4、绞线
绞线结构必须以交合节距绕在一个稳定的抗拉中心周围。由于绝缘材料的应用，绞线结构应按运动状态设计，从12根芯线开始，应采用成束绞合的方式。
5、内护套和外护套
5.1、内护套：甲胄式挤压成型的内护套取代廉价的羊毛材料，填充物或附属填充物，保证绞线结构不会散乱。
5.2、外护套：由不同的改良材料制成的外护套具有不同的功能，如抗UV、抗低温、耐油以及成本优化。所有的外护套都具有高耐磨性，并不会粘附东西。三、柔性电缆的性能特点
5.3、高柔软性：采用特殊柔性结构设计，如芯线采用精细裸铜多股线绞合，芯线采用两次复绞，有的抗扭力结构芯线中间加加强芯，能稳定可靠地适应升降、卷曲、收放等动作，在频繁弯曲的情况下也不易损坏，可广泛应用于各种需要弯曲的设备或场所，如木工机械、物流输送设备等频繁弯曲的工业使用环境。
5.4、耐弯曲性：能够承受多次弯曲而不断裂，弯曲寿命可达到500万次以上，满足在高速来回移动环境或频繁弯曲场合的使用需求。
5.5、耐磨性：护套多采用耐磨材料，在连续往返移动过程中，能够减少磨损，延长电缆的使用寿命。
5.６、耐候性：可以适应不同的气候环境，无论是高温、低温，还是潮湿等环境，都能正常工作。
5.７、抗撕裂性：在受到外力拉扯等情况下，不易被撕裂，保证电缆的完整性和正常使用。

柔性电缆的使用注意事项
敷设要求
敷设时不能扭曲，不可从电缆卷筒或电缆盘的某一端解开电缆，而应先旋转卷筒或电缆盘将电缆展开，必要时可将电缆展开或悬挂起来。用于该场合的电缆只能直接从电缆卷上取得。
必须注意电缆的小弯曲半径，避免因弯曲半径过小造成电缆损坏。
电缆必须松散的并排敷设在拖链中，尽可能分开排列，可用隔片分开或穿入支架空挡的分离空洞中，在拖链中电缆间的空隙至少应为电缆直径的10%，且电缆不得相互接触或困在一起。
电缆的两点都必须固定，或至少在拖链的运动端必须固定，一般电缆的移动点离拖链端部的距离应为电缆直径的20 - 30倍。
确保电缆在弯曲半径内能够完全移动，不可强迫移动，这样电缆彼此间或与导向装置之间可相对移动。
维护及更换：如果拖链折断，则其电缆也需要更换，因为过度拉伸造成的损坏无法避免。

市场上的知名品牌
拖链电缆作为一种重要的工业配件，其设计和使用对于保障设备的稳定运行和人员的安全至关重要。在市场上，有许多不同品牌的拖链电缆可供选择，其中一些知名品牌因其品质而享有很高的声誉：如德国易格斯(igus)、缆普(LAPP)、和柔(HELU)、优易E&E、CONKABLE等。这些品牌通常拥有良好的耐磨、抗老化和抗扭曲能力，能够在各种恶劣工作环境下保持稳定的性能。

适用线材: USB2.0、USB3.0、USB3.1、USB4.0

USB3.1线材
概述
USB线材，全称为Universal Serial Bus（通用串行总线）线材，是一种用于标准电脑与外部设备连接和通讯的外部总线标准。USB线材主要有几种不同的类型，包括USB Type-A、Type-B、Micro-USB和Type-C。其中，Type-C接口因其双向插入的便利性和较高的传输速度，已经成为智能手机、平板电脑等设备的主流接口。USB3.1/4.0是一种高速的通用串行总线，也被称为"超级速度USB"，可以用于连接和各种外部设备，如打印机、键盘、鼠标等。 相较于早期的USB1.0/1.1和USB2.0，USB3.1在传输速度、功耗等方面有了极大的提升，成为了当今USB规范之一。

主要特点
传输速度
USB3.1的最高传输速度可以达到10Gbps，比USB3.0的最高传输速度5Gbps快了一倍，使得用户可以更加高效地备份文件、拷贝数据、传输媒体等。 实际有效带宽大约为7.2Gbps，理论传输速度应该可以达到900MB/s，比usb3.0实际接近快一倍。

功能扩展
USB3.1引入了很多新的功能，如充电器检测、音频传输、显示器输出等，使得用户可以通过一个接口实现更多的操作。 同时，USB3.1还采用了更好的能量管理技术，提高了能源利用效率，并支持更长的电源线距离。

接口类型
USB3.1采用了更小的Type-C接口，这种接口具有正反面插拔、高速、充电等多种功能，成为了当今流行的USB接口之一。

USB3.1的版本区别
USB3.1包含两个不同的版本，分别是USB3.1Gen1和USB3.1Gen2。 USB3.1Gen1的最高传输速度和USB3.0相同，可以达到5Gbps，而USB3.1Gen2的最高传输速度可以达到10Gbps。 这意味着USB3.1Gen2可以实现更快的数据传输，提升了用户的工作效率。

总结
综上所述，USB3.1是一种新一代的高速通用串行总线规范，它在传输速度、功能扩展和接口类型等方面都得到了显著的改进。

适用线材: HDMI、DP

HDMI线材
HDMI线材的基本概念
HDMI（High Definition Multimedia Interface，高清晰度多媒体接口）是一种全数字化的音视频接口标准，能够同时传输未压缩的高清视频和多声道音频信号。这种接口的设计极大简化了设备的连接过程，使得高清内容的传输变得更加便捷和高效。

HDMI线材的特点
高清晰度传输：能够传输未压缩的视频和音频信号，保证画面的清晰度和声音的真实度。
即插即用：支持热插拔，无需重启设备即可连接。
多声道支持：可同时传输多个音频通道，提升音质体验。
数字内容保护（HDCP）：保护版权内容不被非法复制和传播。

HDMI线材的种类
HDMI线材有多种类型，每种类型的线材都有其特定的应用场景和特点：

标准HDMI　Type A
特点：最常见的类型，采用19针，适用于大多数高清设备。
应用场景：笔记本电脑、液晶电视等。

HDMI Type B
特点：主要用于专业级场合，传输速率和带宽更高。
应用场景：专业音响设备、高端游戏机。

HDMI Type C （Mini HDMI）
特点：体积小巧，适合便携式设备。
应用场景：数码相机、MP4播放器、智能手机等。
HDMI Type D（Micro HDMI）
特点：进一步缩小体积，适合更小的移动设备。
应用场景：小型平板电脑、智能手表等。
HDMI Type E
特点：专为车载娱乐系统设计，具有机械式锁定设计，确保连接可靠性。
应用场景：汽车音响系统、导航设备等。

版本选择
不同版本的HDMI线材支持的带宽和功能有所不同。建议选择支持最新版本标准的线材，以确保 的兼容性和性能1。

接头质量
HDMI接头通常采用镀金或镀银工艺，可以有效减少信号传输时的损耗。

线材质地
使用纯铜内芯的HDMI线材能更好地保证信号传输质量。同时，软硬适中的线材质有助于延长线材的使用寿命。

线材长度
选择合适长度的HDMI线材非常重要。过长的线材可能导致信号衰减，而过短的线材可能不够灵活。建议在考虑长度时适当留出余量。

使用环境
不同的使用环境（如家庭影院、办公室、车载等）可能会有不同的布线需求和障碍物，这些因素也会影响HDMI线材的选择。

适用线材:电子线、高温线

电子线是电器设备内部线的一种简称，主要用于传输信号、供电和连接组件等多种功能。

电子线的定义和用途
电子线，英文为ELECTRIC WIRE，通常用于弱电工程，如电子、电器设备内部连线等。电子线因主要应用在电子行业，电子线的按材质分类又可以分为PVC、SRPVC、XLPE电子线，FEP，硅胶电子线等。

电子线的种类
电子线的种类繁多，常见的包括：
RoHS环保PVC电子线：如UL1007、UL1015、UL1028、UL1095、UL1569、UL1617、UL1618等。
RoHS环保PVC排线：如UL2468、UL2651等。
RoHS环保辐照PVC电子线：如UL1429、UL1571、UL1430、UL3443、UL3336、UL1685等。
RoHS环保辐照PE电子线：如UL3199、UL3495、UL3635、UL3652、UL3173、UL3265、UL3266、UL3271、UL3290、UL3295、UL3297、UL3415、UL3417、UL3289、UL3321、UL3398、UL3470等。
低烟无卤环保电子线：如UL1640、UL10368、UL3302、UL3384、UL3385、UL3386等2。

电子线的规格
电子线的规格多样，具体取决于所需的导体构造（芯数/mm）、导体直径（mm）和厚度（mm）。例如，UL1007和UL10368都有详细的规格表，列出了不同AWG（American Wire Gauge）的线径和绝缘厚度。

电子线的应用场景
电子线在不同设备中有不同的应用场景。例如，在视频设备中，视频电缆可以传输视频信号；在音响设备中，音频电缆可以传输音频信号；在计算机设备中，数据线可以传输计算机与外设的数据信息。此外，电子线还可以用于给产品提供电源，如电脑电源线和手机充电器线。还有各种电源线、音频线和网络线等不同种类的电子线。

电子线的安全认证
电子线的安全认证非常重要，常见的认证包括UL认证（美国安全实验室），这是 公认的产品安全认证标志之一。获得UL认证的产品符合美国和 相关标准，代表着产品的安全、质量和可靠性得到了保障。

总结
电子线是现代电子设备中不可或缺的一部分，它的种类和规格繁多，适用于各种不同的应用场景。无论是传输信号、供电还是连接组件，电子线都发挥着重要的作用。选择合适的电子线对于保证电子设备的正常运行至关重要。

适用线材:电力布线、电力缆、控制缆

布电线的定义和用途
布电线，也称为BV线，是一种聚氯乙烯绝缘铜芯电线。它主要用于建筑物内的导电和输送电能，广泛应用于供电系统、照明系统、空调系统和通信系统等。

布电线的用途非常广泛，主要包括以下几个方面：
供电系统：
布电线主要用于建筑物内的供电系统，将电力从电源送到各个用电设备。通过连接电源、开关、插座和灯具等设备，实现电能的供应和控制。
照明系统：
布电线用于建筑物的照明系统，将电能传输到灯具，使其正常工作。照明系统是建筑物内最主要的电力消耗者之一，布电线在照明系统中起到关键的作用。
空调系统：
布电线在建筑物的空调系统中也扮演重要角色。空调系统主要由压缩机、空调机组、风管、电力控制面板和空调末端设备组成，布电线将电能传输到这些设备，使其运行。
通信系统：
布电线不仅用于电力传输，还可以用于传输通信信号。例如，电话线路、计算机线路等都可以通过布电线的方式进行。

布电线的规格与用途
不同规格的布电线主要用于家庭、商用和工业等不同领域中，根据实际需求选择合适规格的布电线可以确保电路的正常运行。
家用布电线：
家用布电线一般采用1.5平方毫米、2.5平方毫米、4平方毫米等规格。主要用于家庭供电系统和照明系统，包括插座、灯具等。
商用布电线：
商用布电线一般采用4平方毫米、6平方毫米、10平方毫米等规格。商用建筑物的功率需求较大，因此需要更大的电线断面积。
工业布电线：
工业布电线一般采用10平方毫米、16平方毫米、25平方毫米等规格。工业区域的功率需求较大，需要更大的电线断面积以满足高负载的要求。
高压布电线：
高压布电线主要用于输送高压电能，一般采用35平方毫米、50平方毫米、70平方毫米等规格。这些电线用于连接变电站和主要的供电网络。

布电线的选型考虑因素
布电线的选型需要考虑多个因素，包括供电功率、负载要求、线路长度、安全要求等。正确选择合适的布电线规格，可以确保电路的安全和稳定运行。

布电线的常见型号及执行标准
布电线有多种型号，每种型号适用于不同的应用场景和执行特定的标准。例如，60227 IEC 01(BV)、60227 IEC 02(RV)、BVV等。这些型号和执行标准确保了布电线在不同环境和使用条件下的可靠性和安全性。

总结
布电线是建筑物内用于导电和输送电能的一种电线布线方式。它在供电系统、照明系统、空调系统和通信系统中起到重要的作用。不同规格的布电线主要用于家庭、商用和工业等不同领域中，根据实际需求选择合适规格的布电线可以确保电路的正常运行。

适用线材: 电源线,控制线

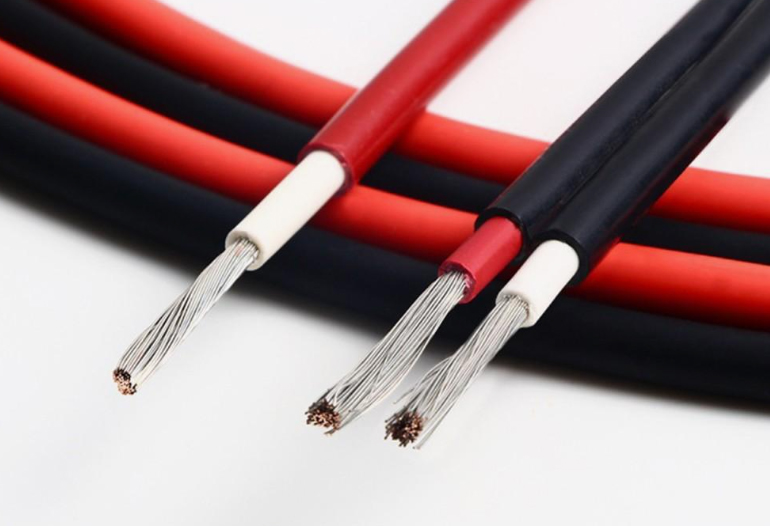

光伏电缆的定义与特性
光伏电缆是一种专门用于太阳能发电系统的电力传输线缆。它能够在恶劣的气候环境下工作，如高温、紫外线辐射等。光伏电缆的关键特性包括：
耐候性：能够在极端气候条件下稳定工作。
耐高温：额定温度可达120℃，能在高温环境下长时间运行。
耐紫外线和臭氧侵蚀：有效抵抗紫外线和臭氧对电缆的损害。
长使用寿命：在户外环境下，其使用寿命远超橡胶电缆和PVC电缆。

光伏电缆的结构
光伏电缆作为光伏发电系统中的关键组件，其结构设计直接影响到整个系统的稳定性和运行效率。

以下是光伏电缆的基本结构及其各部分的功能和特点：
导体：光伏电缆的导体通常采用高纯度的铜或铝合金制成。铜导体以其优良的导电性能和耐腐蚀性成为首选，而铝合金导体则以其轻便的特性在某些场合得到应用。这些导体经过特殊处理，具有更高的电流传输能力和更好的耐老化性能，以适应光伏发电系统长时间户外运行的需求。
绝缘层：绝缘层是包裹在导体外部的一层材料，其主要作用是防止电流泄漏和外界因素对导体的损害。光伏电缆的绝缘层通常采用聚烯烃材料制成，这种材料具有较高的绝缘性能和耐候性，能够在恶劣的环境条件下保持稳定的性能。此外，绝缘层的厚度也是影响电缆性能的关键因素之一。与普通电缆相比，光伏电缆的绝缘层更厚，具有更高的耐压强度和耐高温性能，从而确保电缆在长时间运行过程中不会发生短路或击穿等故障。
护套：护套是电缆的最外层，光伏电缆的护套材料具有抗腐蚀，起到保护电缆免受外界环境侵蚀的作用。

直流电缆与交流电缆的区别
直流电缆：主要用于太阳能板到逆变器之间的连接。
交流电缆：则用于逆变器到电网或家庭用电设备之间的连接。

光伏电缆的标准与规范
为确保光伏电缆的质量和安全性，许多国家和组织都发布了相关的标准和规范。这些标准主要涵盖了光伏电缆的绝缘材料、耐热性、阻燃性和电气性能等方面的要求和测试方法。

主要的国际标准和中国标准
IEC60227-1：一般用途的聚氯乙烯绝缘电线和电缆。
IEC60245-2：耐热软橡胶或硅橡胶绝缘电线和电缆。
ISO21848：橡胶和塑料绝缘的太阳能电缆。
UL4703：太阳能电缆和连接器。

光伏电缆的应用场景
光伏电缆广泛应用于室内外太阳能装置设备的电气安装用电缆，特别是在太阳能光伏组件于系统上的应用。它适用于Ⅱ类安全等级下，最高允许额定电压1.8kV的直流电压系统中。

光伏电缆的选择指南
在选择光伏电缆时，需要考虑以下因素：
电缆截面积的选择：以满足系统的功率需求和最大电流的传输能力。
电缆的耐受能力：包括机械强度、耐候性和抗拉伸性等。光伏电缆的主要型号
PV1-F：适用于室外太阳能装置设备电气安装用电缆，具有优良的耐寒、耐紫外线、耐臭氧和耐气候性。
H1Z2Z2-K：一种电子束交叉链接电缆，额定温度为120℃，能在恶劣气候环境中工作。
通过以上信息，可以看出光伏电缆不仅是太阳能发电系统中不可或缺的一部分，其选择和应用也需要遵循严格的标准和规范，以确保系统的长期稳定运行。
防紫外线等特性，能够有效地抵抗水分、化学物质和紫外线等不利因素的侵蚀。

创新设计
在材料选择和结构设计方面，光伏电缆也在不断发展和完善。例如，一些企业开始尝试采用新型的导电材料，如铝合金等，以降低成本并提高电缆的导电性能。此外，绝缘材料和外层材料的研发也在不断深入，以提高电缆的耐压、耐高温和耐候性等性能。在结构设计上，光伏电缆也进行了许多创新，如充分考虑弯曲半径的需求，使得电缆在安装和使用过程中更加方便快捷。同时，电缆的外护套也采用了抗紫外线、耐候性强的材料，以适应户外复杂多变的环境条件。
通过上述结构设计和创新，光伏电缆的可靠性和耐用性得以提升，为太阳能系统的长期运行提供了坚实的基础。

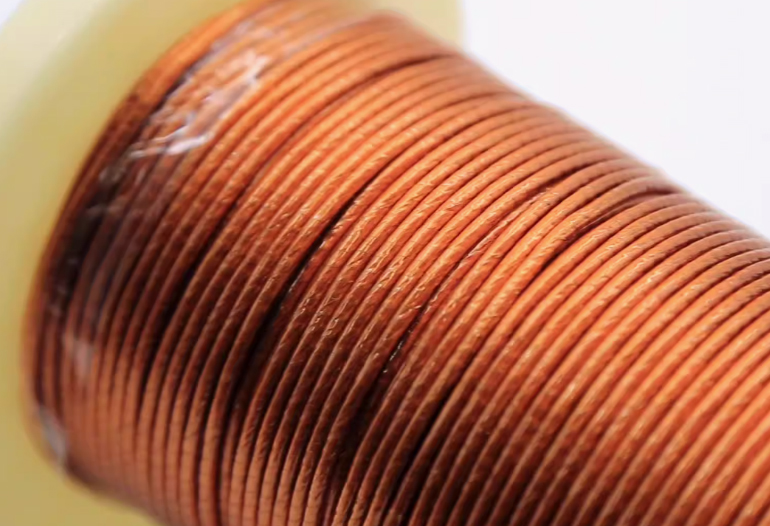

利兹线概述
利兹线（Litz Wire）是一种特殊的导线，“Litz”一词源于德语“Litzendraht”，意指一根导体是由多根独立绝缘的细导线绞合或编织而成。这种结构使得利兹线在传输高频信号时表现出色，因为它能够显著减少趋肤效应和互感损耗。利兹线的典型应用包括高频电感器、变压器、变频器、燃料电池、马达、通信及IT设备、超声波设备、声纳设备等。

利兹线历史背景
利兹线的概念最早可以追溯到20世纪上半叶，随着无线电广播技术的发展，利兹线开始被应用于中频无线电广播系统中。随后，它在超声诊断系统、射频识别系统以及高频开关电源等领域得到了广泛应用。

利兹线的发展历程
早期应用在20世纪上半叶，利兹线的应用范围和当时的技术水平相一致。例如，1923年，第一次中频无线电广播因采用了利兹线线圈而得以实现；1940年代，利兹线被使用于第一台超声诊断系统和射频识别系统；1950年代，利兹线被使用于超短波扼流圈。

利兹线的绞合结构
直接绞合利兹线（直接绞合线）：通过一个或几个步骤进行绞合。
复绞利兹线：可以进行多个步骤扭绞，预先扭绞好的多股线可以按照要求的数目继续进行多次绞合，如3束复绞利兹线、5束复绞利兹线等。
同心绞合利兹线：每股单线同心地围绕着利兹线的中心导体，并被排列在一层或多层中，例如7股单线同心绞合利兹线、7束同心绞合利兹线等。
利兹线的核心优势在于其绞合结构，这种结构可以有效减少高频下的涡流损耗，提高导线的电气性能。利兹线的绞距和绞向是其重要的设计参数，绞距决定了单股线沿利兹线圆周(360°)旋转一周所需的距离，而绞向则分为顺时针（Z型）和逆时针（S型）两种。

利兹线的类型
普通利兹线
普通利兹线通过一个或者几个步骤进行绞合。若作为包丝，挤塑或者其他功能包覆层的基础，会有更严格的要求。通过在普通利兹线上包覆绝缘膜可以增加额外的绝缘，常用的外覆材料包括丝、聚酰亚胺膜、PET等，这些材料可以提高利兹线的绝缘强度和耐热性。通过选用合适膜包材料、数量和重叠度的组合可以提高介电强度、击穿电压、耐热性以及柔韧性。该产品可提供F/155°C和H/180°C两种温度等级的高达1414V峰值的工作电压。经VDE认证的严格生产过程监控保证了产品的连续的高性能水平。
绝缘包覆的利兹线
挤出式热塑性材料包覆：用挤出式的热塑性材料包覆在普通利兹线表面为利兹线提供了另一种绝缘的选择。挤塑层具有很高的柔韧性，同时可以提供额外的防潮和防化学品保护。在利兹线外层用挤塑工艺包覆ETFE（乙烯 - 四氟乙烯共聚物），可在高电压环境下保证绝缘。三层绝缘挤塑利兹线具有非常好的柔韧性并且可以满足各种安规标准的加强绝缘要求，紧凑的外形优化了线圈的填充系数以获得更高效的电性能。
高强度丝加强的利兹线：非常细的利兹线或对拉伸强度或弯折寿命有较高要求的利兹线可以用高强度单纤维丝或多纤维丝加强。为了获得 性能，这些高强度丝被放置在利兹线的中心位置。利兹线可以用不同的丝包材料螺旋式包覆，如非常细的尼龙丝或天然蚕丝，在包丝过程中，利兹线被丝织物覆盖一层或多层。

利兹线的市场和应用前景
1951年，益利素勒开始供应高频利兹线。其利兹线被迅速应用于新型的设计中，如1960年代电磁镇流器中的铁氧体磁心扼流圈，1970年代和1980年代的磁共振成像系统，1990年代的高频开关电源。随着电子产品向高频化、小型化发展，利兹线的市场需求持续增长，新的利兹线应用正在可再生能源、电动交通和医疗技术领域被开发并应用于未来的新产品中，如高频开关电源、电磁镇流器、高频电感器、变压器、变频器、燃料电池、马达、电动汽车、通信及IT设备、超声波设备、声纳设备、核磁共振成像、电视机、无线电设备、感应加热等，应用前景广阔。

产品规格选型
在选择利兹线时，需要注意产品的规格参数，包括导体材质、绝缘材料、标称截面积、建议频率等。这些参数直接影响利兹线的电气性能和适用范围。

总结
利兹线作为一种重要的电子元件，在现代电子设备中发挥着越来越重要的作用。了解利兹线的基本概念、类型、制造方法和市场应用前景，有助于更好地选择和使用这种高性能的导线。
