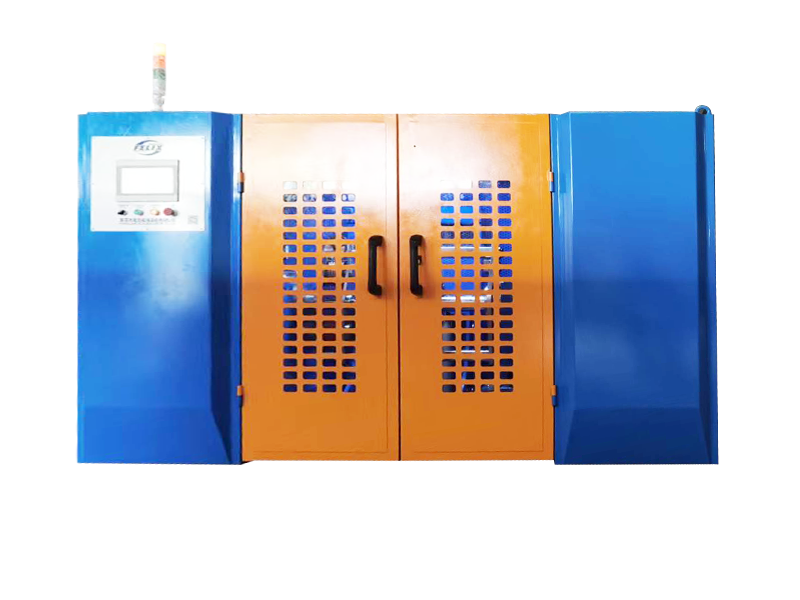

四芯旋环单节距汽车数据线退扭对绞机

两条或两条以上的信号线芯线中加入地线进行无应力退扭绞合，并在绞合后同步进行金属或非金属屏蔽材料绕包或拖包时，通常建议采用单绞的方式。相对于双绞方式，单绞方式生产效率较低，但可以获得比双绞方式更优良的包带屏蔽物理外观和电气性能。本机组专门为两条或两条以上芯线进行无应力退扭对绞+地线填充+屏蔽一次对绞成形设计。整机包括退扭放线部分、绕包或拖包部分、单绞收盘部分。各部分通过机械和电气连锁控制，同步运转，从而实现无级差高精度电子节距控制，节距精确到小数点后一位，可任意设定且稳定准确。退扭放线为水平框架转体式结构，框架转体旋转带动盘具旋转形成单节距退扭,退扭率0-100%任意设定。单绞收盘为旋环式结构，马达驱动旋环旋转带动线材旋转并在集线模处绞合形成单绞绞合。绞合后的线材可同步进行绕包或拖包，实现线材外部屏蔽。采用退扭放线方式，将传统的外力强制被动旋转绞合，转变为两条或两条以上的芯线在退扭力和绞入力共同作用下的主动旋转绞合，芯线中的退扭旋转内应力与绞合旋转外应力相互抵消，从而使得绞合成品从内到外的旋转应力相互抵消为零或接近于零（取决于退扭率大小），对绞后的两根芯线紧密贴合无缝隙，自然平直无反弹力，物理结构稳固，从而可以获得稳定的电气性能。收线盘采用伺服运动控制器轴排式结构，不伤线，排线精确美观。

联系我们 +

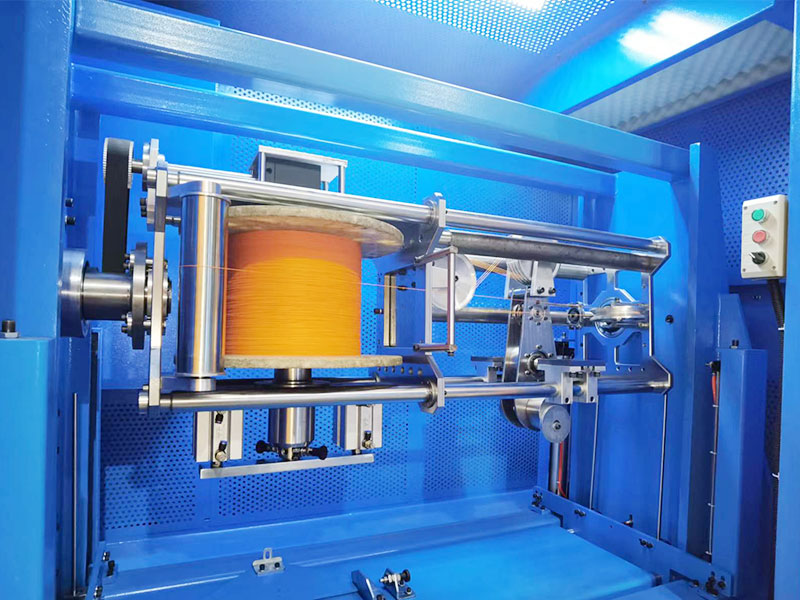

放线结构	卧式框架转体式单节距退扭放线,由框架转体旋转带动盘具旋转形成退扭,盘具轴线与框架轴线呈90°垂直交叉，外部放线马达通过机械传动机构,带动框架内的放线盘旋转,实现动力放线,标准放线头数配置为4头,也可定制其他数量

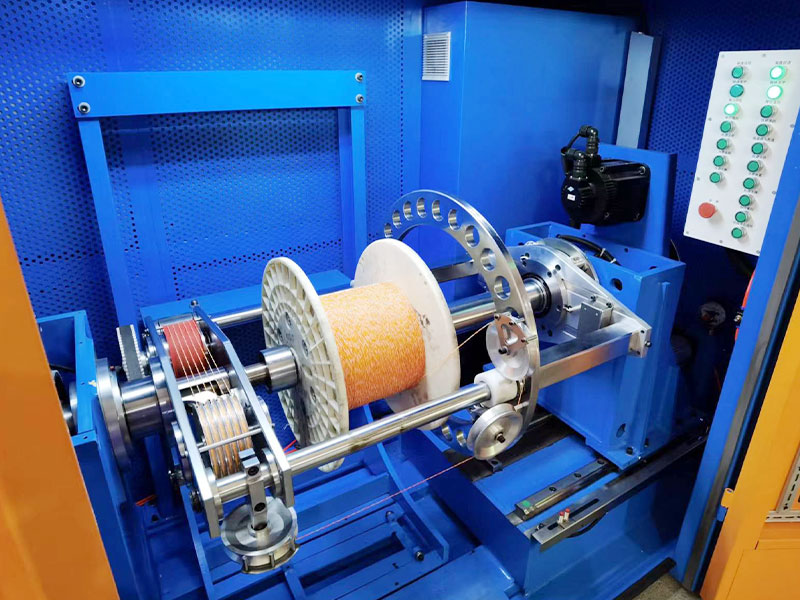

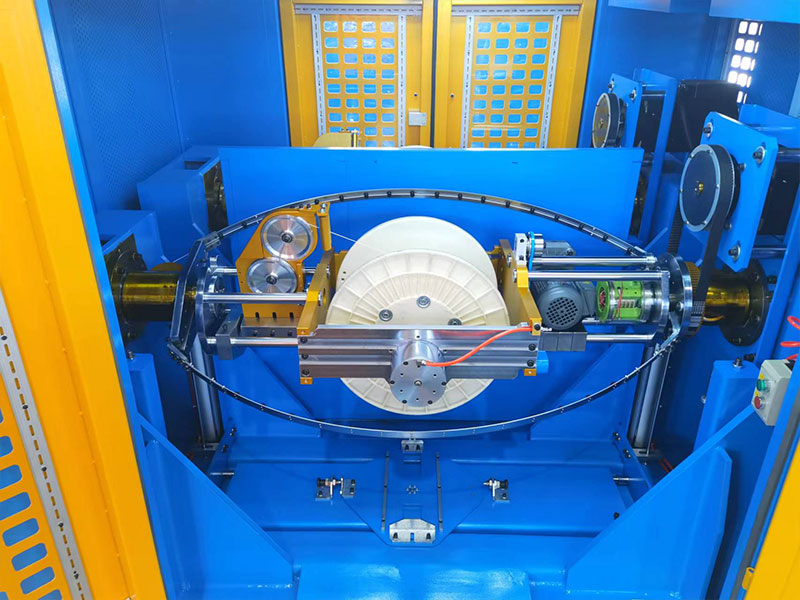

收线结构	卧式旋环式转体,无轴式气动顶紧收线,地排式移动排线,力矩收线,单节距对绞绞合

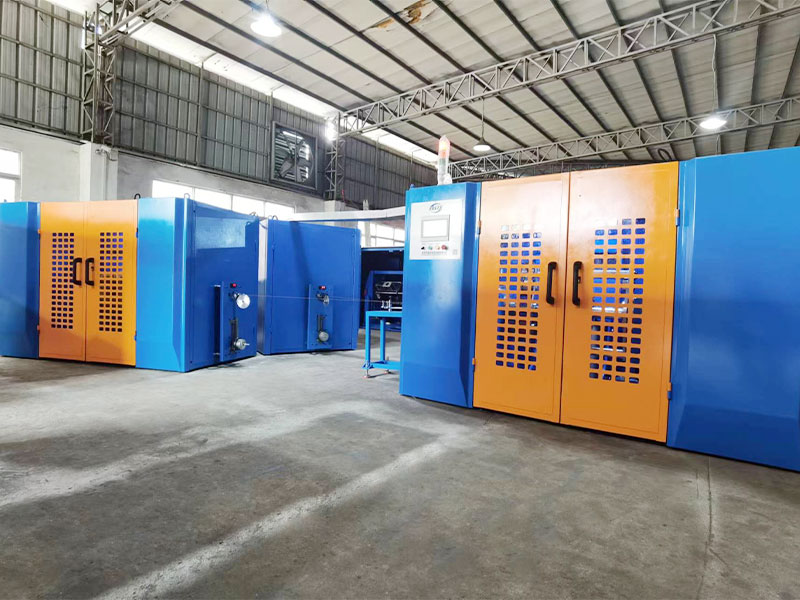

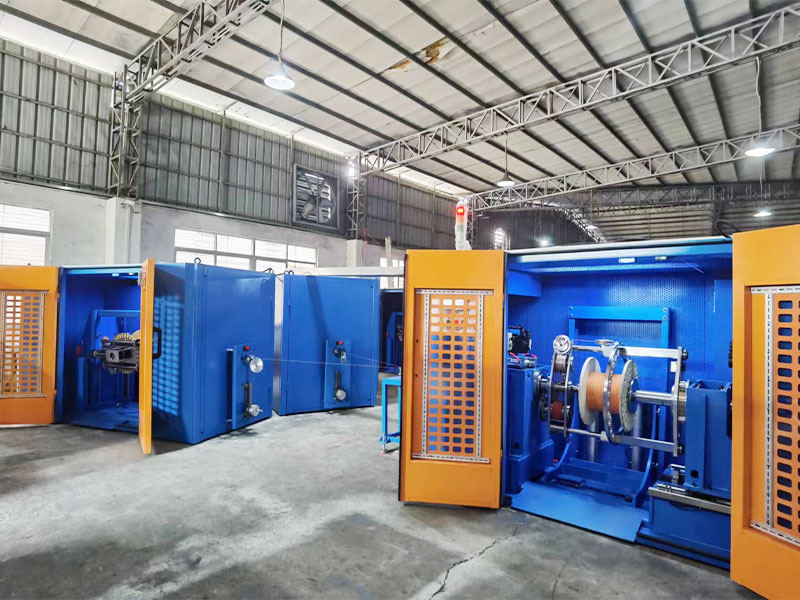

整机结构	放线与对绞收线沿单绞主机中心线直线布置,分体式结构,可定制增加周边辅助设备进行多种组合使用
适合线种	适用于高频汽车数据线 7.5G,10G,20G HSD 等线材对绞,也适用于Cat7、Cat8,HDMI,USB3.1,USB 4.0等线材对绞绞合
芯线规格	范围:Ø0.6-1.8m,超出此范围可定制
绞合外径	范围:Ø1.2-4.0mm,超出此范围可定制
绞线模具	标准模具外径尺寸25
退扭方式	可以实现加扭或预退扭,加扭为放线机与对绞机的绞弓转向相反;预退扭为放线机与对绞机绞弓转向相同，在触摸屏上选定
加扭/预退扭率	0-120%，连续无级可调,在触摸屏上设定，PLC 自动控制，加扭/退扭转速自动跟踪
绞合方向	S/Z
放线转速	MAX560RPM(空载)，根据线材等级要求不同设定实际开机转速
收线转速	MAX560RPM(空载),根据线材等级要求不同设定实际开机转速
线速范围	线速计算公式:收线旋环转速x节距/1000=m/min,最大限速30m/min
绞线节距	范围:10.0-60.0mm,精确到小数点后一位,连续无级可调,在触摸屏上选定
节距精度	定速生产时节距精度±0.3mm,启动/停机过程中节距精度±0.5mm
放线旋框材质	轻质钛合金铝板组合框架
放线旋框动力	标准配置为5.5KW变频马达,也可定制为伺服马达
收线旋环动力	标准配置为11KW变频马达,也可定制为伺服马达
刹车制动	气动碟式刹车
引取型式	双轮引取内置于旋环转体支架上
引取轮直径	Ø185，5沟槽包胶引取铝轮+5沟槽分片从动铝轮
引取动力	3KW伺服马达
放线规格	Ø500ABS工具盘
收线规格	Ø630ABS工具盘,兼容Ø500
线盘内孔	标准为Ø56mm,其他尺寸孔径可定制
线轴升降	电动升降,滑板式装卸线盘
顶紧线盘方式	强力弹性气缸组件顶紧线盘,顶紧力>300KG,具备线盘自锁保护,气动松开线盘
装盘重量	MAX300KG
放线盘动力	标准配置为1.5KW变频马达,也可定制为伺服马达
收线盘动力	标准配置为3.7KW变频马达,也可定制为伺服马达
收线排位	地排式
排线动力	0.75KW伺服运动控制器排位
放线无料检测	芯线即将用尽报警及自动停机/断线时报警及自动停机
张力型式	放线为伺服马达调节放线张力,收线为力矩张力模式
放线张力范围	3N-30N/0.3kg-5kg/300g-3000g
收线张力范围	7N-70N/7kg-7kg/700g-7000g
张力精度	放线张力波动±10g,收线张力波动±50g
张力显示	通信型数显压力传感器,张力超差报警及自动停机
配方管理	可定制配方管理系统,将张力﹑温度﹑外径﹑节距﹑S/Z﹑排距﹑气压等数据存入PLC,支持数据采集与导入,实现数字化生产
安全防护	可按CE/CSA/UL标准设计定制，温度/振动/噪音/压力自动检测及预报
火花检测	可定制增加火花检测仪
拖包屏蔽	可在放线与收线之间定制增加动力拖包机
绕包屏蔽	可在放线与收线之间定制增加绕包机
预扭成形	可在放线与收线之间定制增加高速预扭机
地线填充	可在放线与收线之间定制增加填充动力放线架
电源标准	标准为3相380V/50Hz,可跟据国家及地区不同,进行电源定制
