吐带动力型包带机极细线材应用于各个领域，如手机、笔记本电脑、Ipad、医疗、军工、航天、Micro-coaxial同轴线等领域。AWG36以上规格线材具有导体I直径小，抗拉强度低、绕包材料宽度窄等特点，在进行绕包生产，将包带材料缠绕到导体材料外表面时，绕包制程需要极低的绕包张力。绕包节距﹑绕包张力﹑芯线张力的稳定性关系到极细线材成品的阻抗、衰减、回波损耗等指标是否合格。性能优异的绕包机不但能够生产出更高等级的极细线材成品，而且还能获得更高的生产良率，从而决定线材厂商的市场定位梯队及市场竞争力。钲威自建厂20年以来，一直专注于绕包机研发与创新，经过不断的改良换代，钲威吐带型极细线绕包机目前已经成为替换传统绕包机型和工艺的选择。以下配置为常规2个绕包头的配置，用户可跟据工艺不同，增加或减少绕包头。跟据线径规格不同，收线﹑放线和引取机规格和类型亦可定制变更。

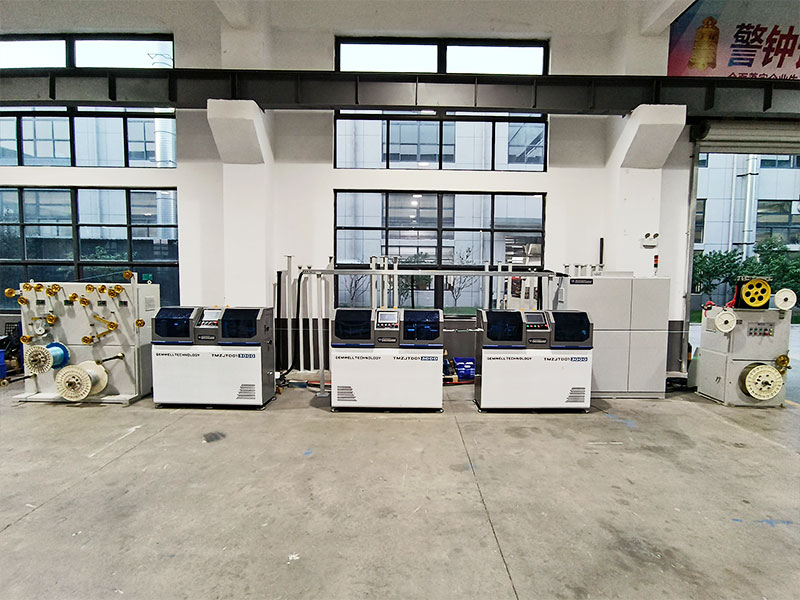

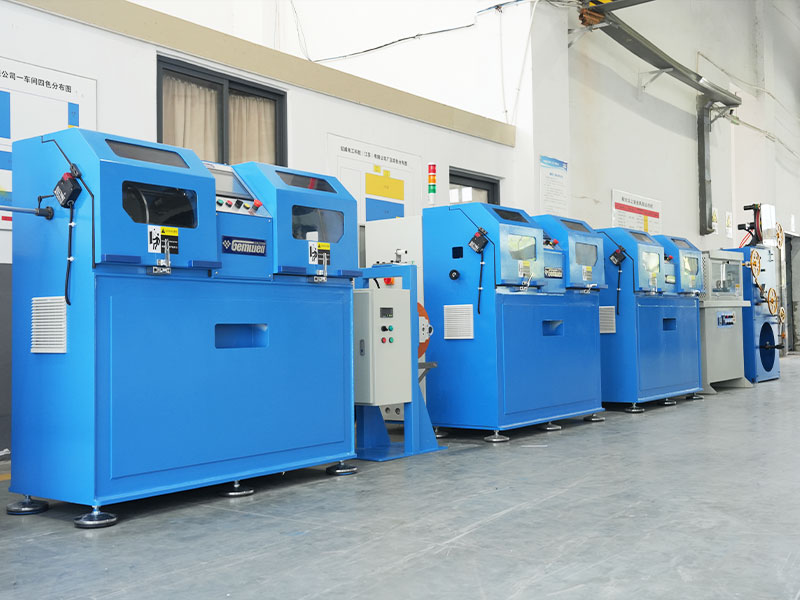

产品详情设备组成
● Ø300动力放线架1台
● 张力架1台

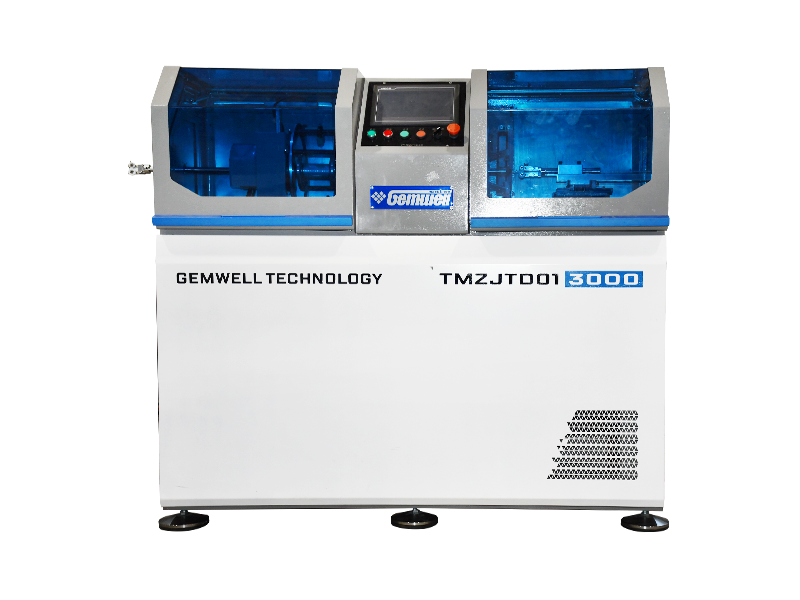

● 吐带动力型包带机绕包头1台
● 测径仪

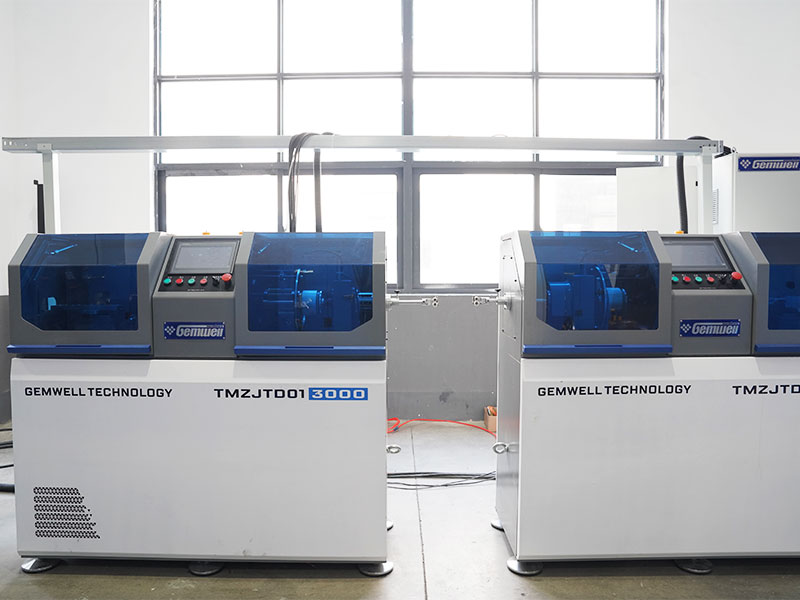

● 吐带动力型包带机绕包头2台
● 测径仪
● Ø300轮式皮带引取机1台
● 火花机
● Ø300轴排式收线机1台
● 控制系统1台
技术参数
| 结构型式 | 双轮压辊牵引吐带型恒张力绕包机/动力包带机(专利号CN114649118A) |
| 适合线种 | 主要适用于极细同轴线﹑极细信号线，亦可适用于极细高速传输线﹑控制线﹑特种线缆等圆形线材绕包包带 |
| 适用材料 | 铝箔带AL FOIL ﹑麦拉带MYLAR﹑铜箔带COPPER FOIL﹑聚四氟乙烯带PTFE等 |
| 适用线径 | 范围:Ø0.2-1.5mm |
| 产品规范 | 范围:Ø0.3-2.0mm |
| 最大转速 | MAX2500RPM(空载)，根据线材等级要求不同设定实际开机转速 |
| 线速范围 | 0.5-10m/min,跟据线材类型不同，速度范围不同 |
| 带盘直径 | 范围:Ø100*100 |
| 带材宽度 | 1.5-10mm |
| 带盘内孔 | 30mm |
| 绕包节距 | 0.5-10mm,程序设定 |
| 张力范围 | 0.5N-10N/50g-1000g |
| 主机动力 | 3KW伺服运动控制器 |
| 放带动力 | 0.2KW伺服马达 |
| 包带张力 | 1.8KW伺服马达 |
| 引取动力 | 400轮式皮带牵引机，0.4KW伺服减速马达 |
| 放线动力 | 0.4KW齿轮减速马达 |
| 收线动力 | 0.4KW伺服电机 |
| 排线动力 | 0.4KW伺服运动控制器 |
| 储带长度 | 1盘+3盘，换带材不剪断母线 |
| 带材检测 | 带材即将用尽及断带时自动停机 |

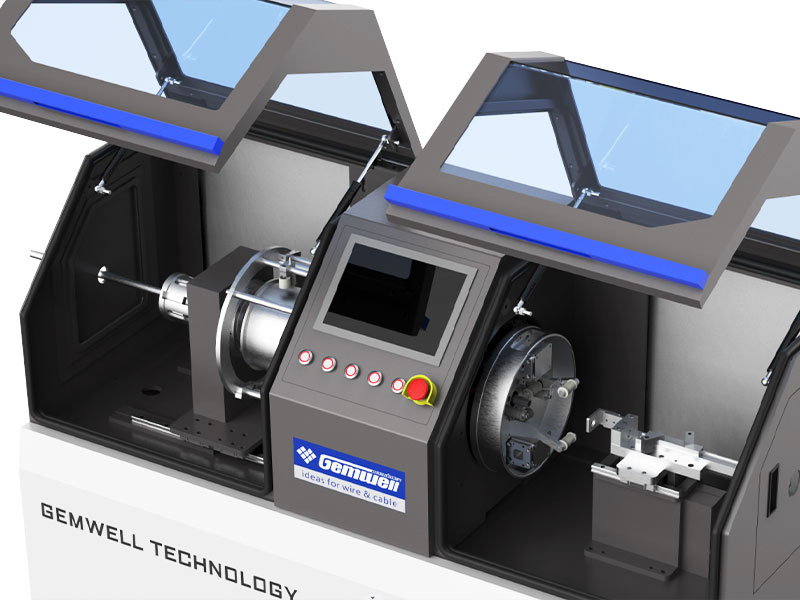

| 包带模具 | 包带内模固定于中心导管上,压线导轮外模固定于储带管上,内外模可伸缩移动 |
| 包带精度 | 节距公差±1%，张力公差±1% |
| 重叠率 | 0-80%，程序设定 |
| 配方管理 | 数字化生产，可将张力﹑温度﹑外径﹑节距﹑S/Z﹑排距﹑气压等工艺数据存入PLC |
| 张力设定 | 包带/放线/收线/拖包张力元件均为伺服电机，SOP工艺存储于PLC中 |
| 安全防护 | 符合CE标准，温度/振动/噪音/压力自动检测及预报 |
产品特色
● 产能高：旋转体进行静平衡﹑动平衡测试校正，机器震动小﹑嗓音低，长期连续高速运转主轴不发热,生产效率高，节省投资。
● 张力稳：采用双轮压辊把将带材匀速的从带盘牵引出来，将带盘外径变化引起的张力变化进行隔离，绕包张力通过控制外径的方式实现，即张力大则外径小，张力小则外径大，因牵引压辊后仅经二个离圆心很近转向滚筒后直接进行绕包，故可将离心力﹑风阻等各种影响因素排除隔离，张力稳定。
● 节距准：以主引取为运动基准，各个包带头旋转盘与主引取采用伺服运动控制器，进行精确连锁运动控制，任何速度下均可获得精准的绕包节距。
● 省人工：每个绕包头进线端安装夹线装置，夹紧力大小可以调节，不伤线材；可点动反向退线；配方式管理，一键调取SOP配方，一键开机准备，一键启动；断带/完带/米到停机及关机，智能操控,节省人力。
● 故障低：无集电环﹑无碳刷,除过带滚筒为易损件定期更换外，故障低。
● 维护易：采用Profinet总线控制，信号传输快﹑干扰低，可远程故障检测﹑排查与维护，不论机器在 任何国家，只要有通信网络，都可快速远程维护服务。
