五大主流高速差分铜缆（Twinax）结构详解

AI算力服务器/交换机用高速差分铜缆，信号衰减、Skew及阻抗稳定性，核心取决于绝缘等效Dk（空气≈1，实心FEP≈2.1）。越近空气，高频损耗越低。为低成本降低等效Dk，发展了五条技术路线，简述如下：

EPTFE 绕包结构方案

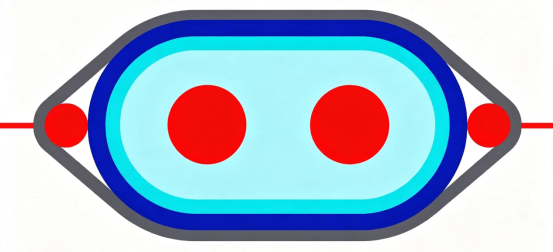

结构分层
红色：信号导体（镀银铜 / 铜合金）
灰色：导体内层非发泡FEP绝缘
浅蓝：EPTFE 绕包绝缘主体
深蓝：外层保护包带，铜箔，铝箔等结构
两侧小红圆：地线结构
1.工艺原理
采用膨化PTFE 薄膜，以固定张力、重叠率螺旋缠绕在导体外，依靠EPTFE 微孔结构，实现低介电常数（Dk≈1.4~1.6）。
2.特点
低介质损耗、优异高频衰减、高耐温，且Dk接近空气。
3.适用
448G/800G 超高速铜缆、长距离高速互连、对插入损耗要求严苛的高端算力链路。

双FEP挤出

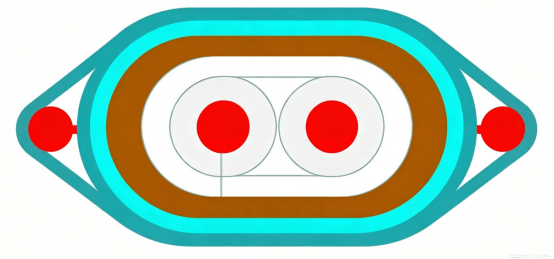

结构分层（由内向外）
两根独立信号导体（镀银铜 / 铜合金）
内层：实心 FEP 绝缘（单根导体单独挤出）
外层：整体 FEP 共挤包覆层（两根绝缘芯线整体二次挤出）
两侧红色地线结构

1.工艺原理
两步挤出：先分别挤出单根FEP绝缘芯线，再将两根芯线并列，整体挤出外层 FEP 包覆，形成双层实心氟塑料绝缘。
2.特点
具备优良的结构尺寸稳定性、耐化学腐蚀性和机械强度，同时工艺成熟，良率稳定。
3.适用
适用于224G及以下中短距、耐高温、低成本高速差分链路。

双导体共挤（一体共挤）

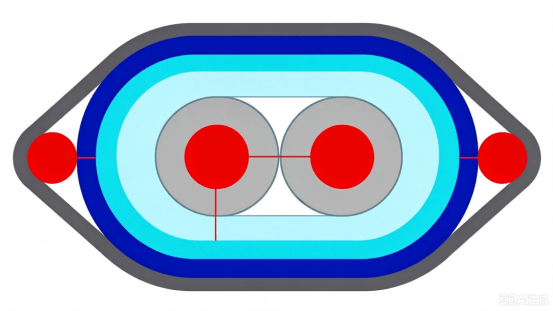

结构分层（由内向外）
两根平行信号导体
一体式实心FEP/PFA绝缘，单次挤出使双导体共置于同一绝缘层中
外层薄保护带
两侧定位地线
1.工艺原理
采用特殊椭圆双芯模具，一次挤出将两根导体嵌入同一绝缘介质中，导体中心距在挤出阶段直接锁定。
2.优点
导体间距一致性极高，对内延时差（skew）极小；生产工序少、成本优于双 FEP 两步挤出；阻抗一致性优益。
3.适用
短距离高速线缆、PCB 板端互联、高速背板连接线、低对内偏斜需求链路。

物理发泡 FEP

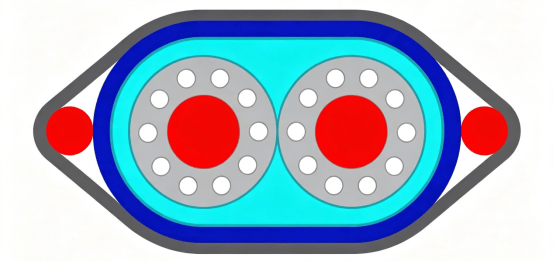

结构分层（由内向外）
双信号导体
物理发泡FEP绝缘层（绝缘内部布满密闭微小独立气泡）
外层为实心FEP皮层，起封泡作用以防止气泡塌陷
外部保护层
1.工艺原理
挤出时向熔融FEP注入高压氮气，形成密闭微孔，以空气稀释降低Dk。
2.特点
介电常数显著低于实心FEP，衰减性能优于实心挤出，阻抗可控。
3.适用
224G~448G 数据中心高速线缆，中长距离高速互连。

藕芯结构

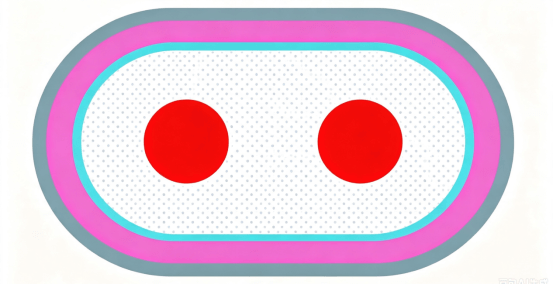

结构分层（由内向外）
两根信号导体
导体外围一圈环形纵向贯通气孔（沿线缆长度方向连续空腔，类似莲藕孔洞）
外层实心 FEP 绝缘基体
两侧定位支撑线
1. 工艺原理
专用藕芯模具挤出，在导体周边形成纵向连续贯通空气通道，利用空气超低 Dk 改善传输特性；气孔互相连通，区别于物理发泡的密闭气泡。
2. 特点
同等损耗下，相比物理发泡弯折阻抗变化更小；国产设备即可量产，成本更低；高频信号完整性表现突出；不需要高压发泡设备。
3. 适用场景
PCIe6.0、448G 新一代高速铜缆，当前算力服务器新兴方案。
