FEP/PFA/ETFE/PEEK/PA 高温芯线绝缘挤出机-钲威电工科技（江苏）有限公司

FEP/PFA/ETFE/PEEK/PA 高温芯线绝缘挤出机

FEP/PFA/ETFE/PA芯线绝缘挤出机为非标定制设备,主机型号一般为20-50mm,适用于电子线、信号线、高温线等芯线绝缘挤出。上述材料对碳钢具有强烈的腐蚀性,主机的螺杆料筒不可采用常规的材质的螺杆料筒,一般采用中国产GH113材质,本材质具备出色的耐腐蚀性,成本较低,但强度低,耐磨耐用性差;也可采用Inconel离心浇铸料筒及Hastelloy C276螺杆,本材质具备优异的耐腐蚀性和耐磨性,但成本极高。另外,由于铁氟龙材料属结晶型材料,到达熔点温度后即熔化,流动性好、阻力小;遇冷易结晶,流动性差,故挤出主机的保温性能至关重要,要确保在400℃左右的高温条件下,材料流经的所有部位,温度控制在±1-2℃以内。以保持胶料良好的熔融状态和流动性。优良的高温铁氟龙芯线绝缘挤出机具备以下特性:螺杆料筒耐腐蚀耐磨损、保温好、温控准确、机头流道流动性好无合模痕、机头同心度高、线径稳定公差小、线材表面光滑无颗粒点、放线和收线张力稳定等。我司可根据用户需求,支持个性化定制,在硬件方面可提供各种各样的机型及核心配件品牌供用户选择;电气控制软件方面也可提供经济实用型或当下电气控制方式。因总体配置不同,本机价格也有很大的差异。故决定本机价格的主要因素是用户的产品配置等级定位。另外,因本品为非标定制化单件小批量产品,故设计、制造、安装、调试周期较长,用户要预留足够的采购周期,方能实现交付。

联系我们 +

主要技术参数	18型	23型	30型	35型	40型	45型	50型	60型
适合线种	适用于高温线、同轴线、信号线、高频线、数据线、UL电子线、建筑布线BV/BVR、电源线、汽车线等线材的铜线导体实芯绝缘挤出
美规导体范围	AWG46-36	AWG42-34	AWG36-26	AWG34-22	AWG32-20	AWG30-18	AWG28-14	AWG26-10
导体直径范围	Ø0.041-0.127mm	Ø0.064-0.16mm	Ø0.13-0.40mm	Ø0.16-0.65mm	Ø0.20-0.81mm	Ø0.25-1.02mm	Ø0.32-1.63mm	Ø0.40-2.59mm
导体平方范围	0.0013-0.0127m㎡	0.0032-0.0201m㎡	0.01-0.15m㎡	0.02-0.35m㎡	0.03-0.75m㎡	0.1-1.5m㎡	0.2-2.5m㎡	0.5-6.0m㎡
挤出外径	Ø0.12-0.3mm	Ø0.18-0.6mm	Ø0.3-1.0mm	Ø0.4-1.3mm	Ø0.5-1.8mm	Ø0.7-2.3mm	Ø0.8-2.8mm	Ø1.2-3.8mm
线速范围	5-80m/min	5-80m/min	10-100m/min	12-120m/min	15-150m/min	15-150m/min	15-150m/min	15-150m/min

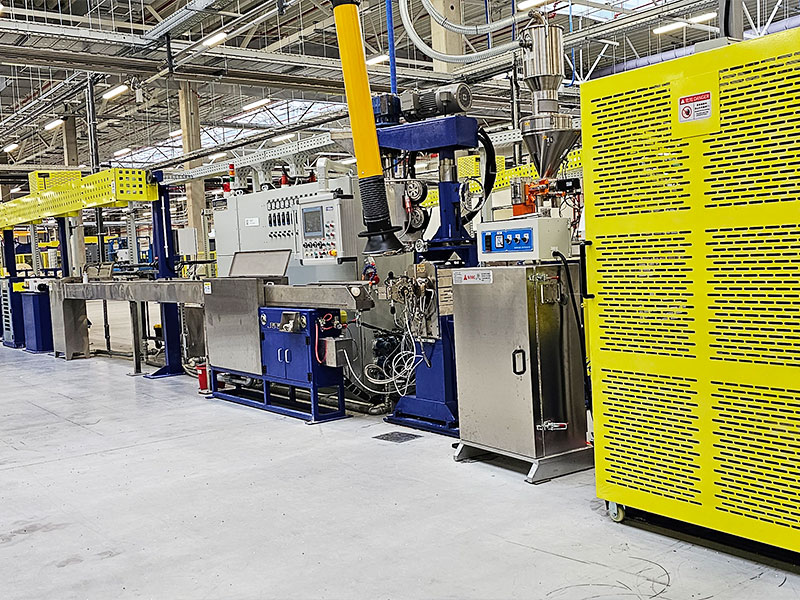

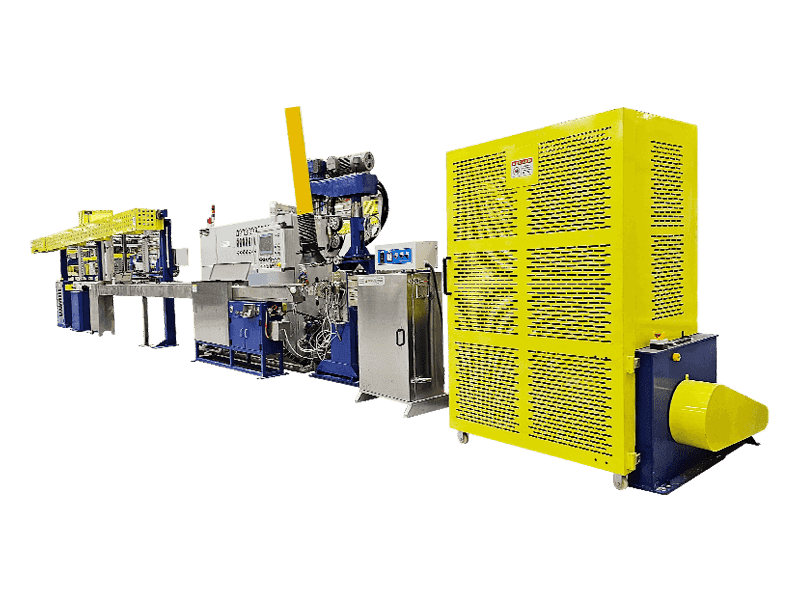

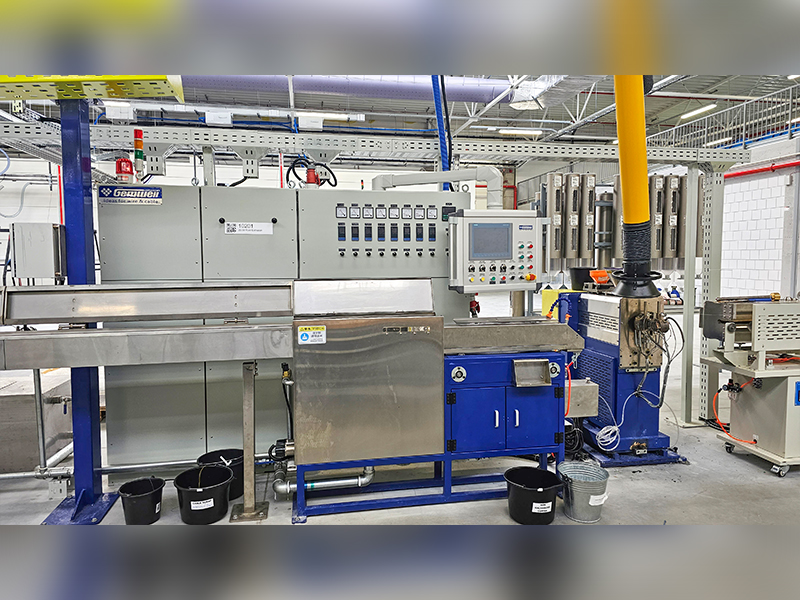

整机结构	依挤出主机机头中心线为轴线,从放线至收线依次直线分布排列布置，标准机型中心高1m,总长20-25m
放线型式	轴杆式光纤动力放线架		标准无轴式动力放线架，电动升降，气动顶紧，也可定制其他型式如轴杆式放线、琴式放线等动力放线架
放线盘规格	Ø100/250		Ø200/300		Ø300/Ø400/Ø500			Ø400/Ø500/Ø630
放线动力	0.75KW		2.2KW		3.7KW			5.5KW
放线张力型式	移动或增减配重块调节张力,也可定制为伺服马达调节张力
整直架	无		5轮式导体整直架，导体矫直轮外径Ø60，单沟槽，设置工具箱
预热器型式	多道导轮绕线直通式热风循环封闭式烤箱预热器,可定制感应式铜线预热器
挤出机转速	MAX40RPM		MAX60RPM
挤出机出胶量	4kg/h	7kg/h	12kg/h	18kg/h	25kg/h	30kg/h	38kg/h	60kg/h
挤出主机功率	5.5KW		7.5KW		11KW		15KW	22KW
螺杆参数	长径比25:1，压缩比3.2-3.6,FEP/PFA/ETFE螺杆及料筒材质为GH113,可定制Inconel离心浇铸料筒及Hastelloy C276螺杆；PEEK/PA螺杆及料筒材质为38CrMoAlA
加热型式	机身为铸铜加热圈，机颈为铜皮加热圈，机头夹/机头/眼模为铸铜加热片,可定制其他加热型式
温控段数	机身3+机夹1+机颈1+机头1+眼模1			机身4+机夹1+机颈1+机头1+眼模1
机身加热功率	4KW	5KW	6KW	8KW	10KW	12KW	15KW	18KW
料筒冷却	3段离心式风机			4段离心式风机
吸料干燥机	12KG				25KG			50KG
蜂巢板	FEP/PFA/ETFE材质为Hastelloy C276，PEEK/PA材质为38CrMoAlA，内部导流型结构，导流孔通过倒角互相连通，无死角，蜂巢板与法兰盘采用锥面封料，不漏胶

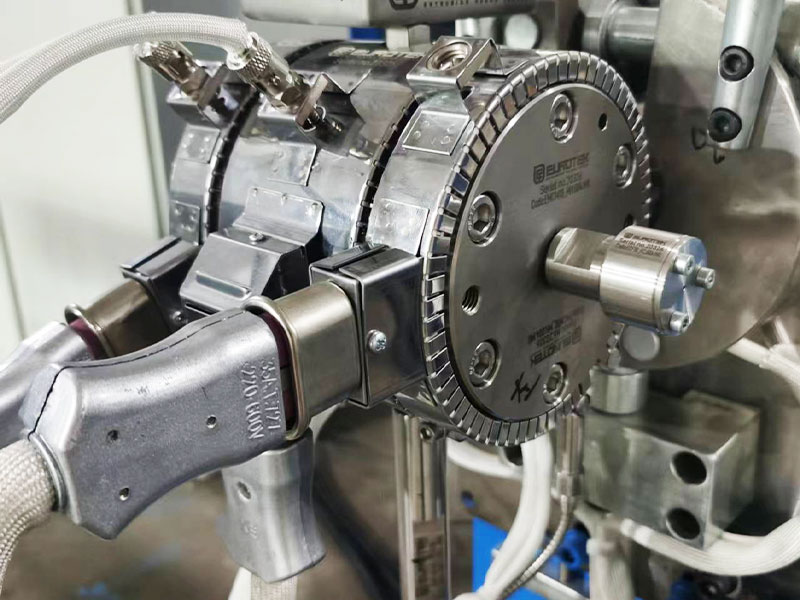

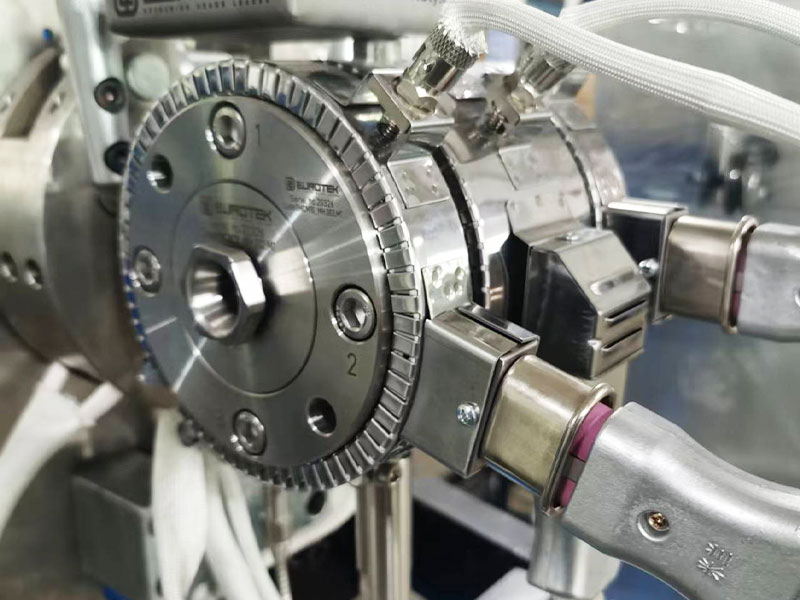

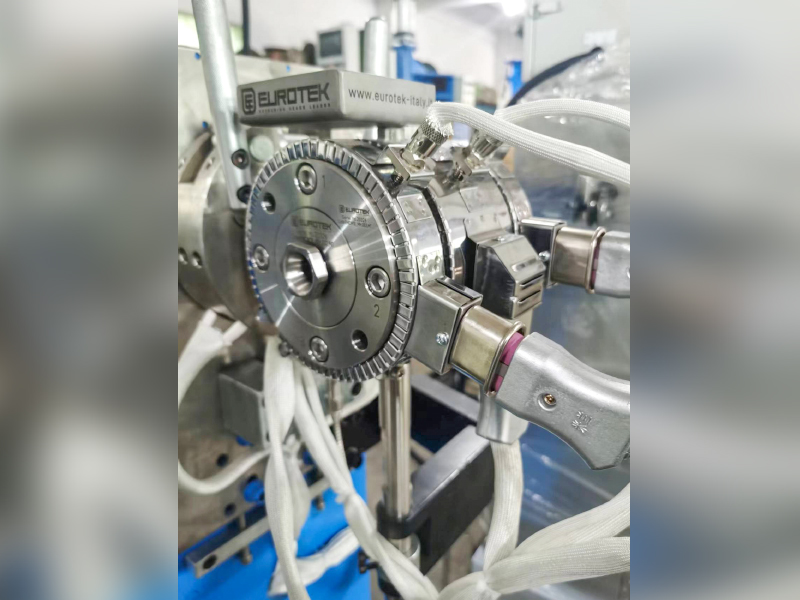

机头型式	U7型自定心免对眼机头，外流道均压机芯，可定制单层/双层/单注条/双注条等不同结构，也可定制可调机头或（免对+微调）机头型式

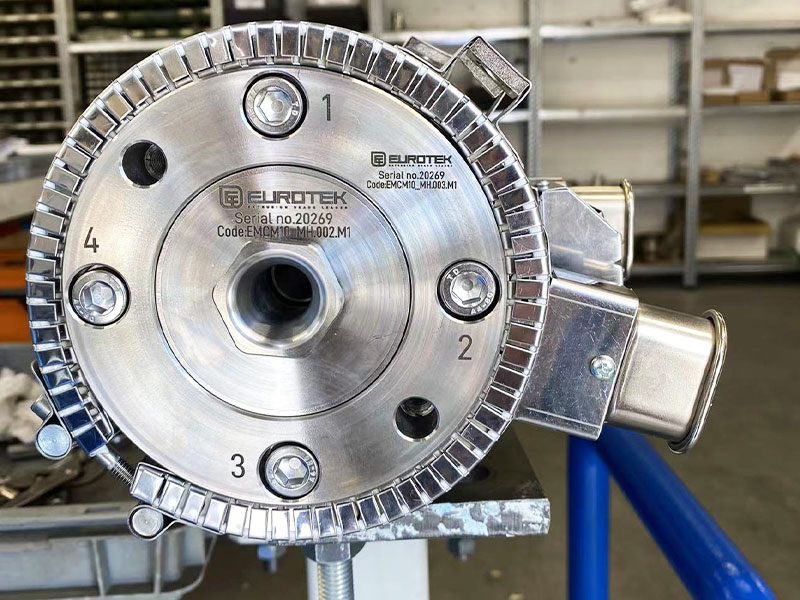

机头品牌	中国产机头，FEP/PFA/ETFE材质为GH113，PEEK/PA材质为SKD61，可定制其他材质或其他品牌，如：EUROTEK/UNITEK/EUROCAB/MICRODIA
机头夹	左右两片哈夫式机头夹，上下两支双向丝杆左右同步夹紧，配置单向扳手，可定制其他材质或机头夹型式
机头水平度	采用机头法兰双定位销结构，机头水平度长期开合不偏移
抽真空装置	负压型真空发生器，抽气口安装于机头进线处，可定制抽真空装置或其他型式
活动水槽	恒温型活动水槽，自循环温水箱，9KW加热管2支，整体SUS304材料，小水槽标准长度1250mm，可定制
冷却水槽	5米单层U型水槽，循环水冷却,无冰水机,整体SUS304材料，可定制
高压吹气嘴	翻开式吹气嘴,材质POM,双段吹气结构，设置于活动水槽、冷却水槽、引取机处，可定制其他类型的吹气嘴型式
引取型式	单轮包带式+3沟分片轮				轻量型钛合金耐磨不锈钢双轮引取机
引取轮直径	Ø375单轮包带式				Ø375高强度钛合金双轮式，可定制轮径规格.
引取动力	1.3KW伺服马达+齿轮箱				3.7KW伺服马达
蓄线张力架	倾斜式蓄线张力架，总长9米，钢板式轨道，轻量型跑车，蓄线轮10沟+9沟，总蓄线150米，伺服马达张力,可定制立式或其他型式
蓄线轮直径	Ø80		Ø100，可定制轮径规格		Ø150，可定制轮径规格			Ø180，可定制
计米器	导轮式计米器，计米轮周长400mm，编码器检测，计米矫正系数可微调，可定制其他计米器型式
收线型式	双头轴杆式收线机，可定制自动换轴型或其他无轴式收线机
收线盘规格	Ø100/Ø200/Ø300		Ø200/Ø300/Ø400		Ø300/Ø400/Ø500/Ø630
收线动力	0.75KW		2.2KW		3.7KW
收线排位	0.4KW伺服马达排位

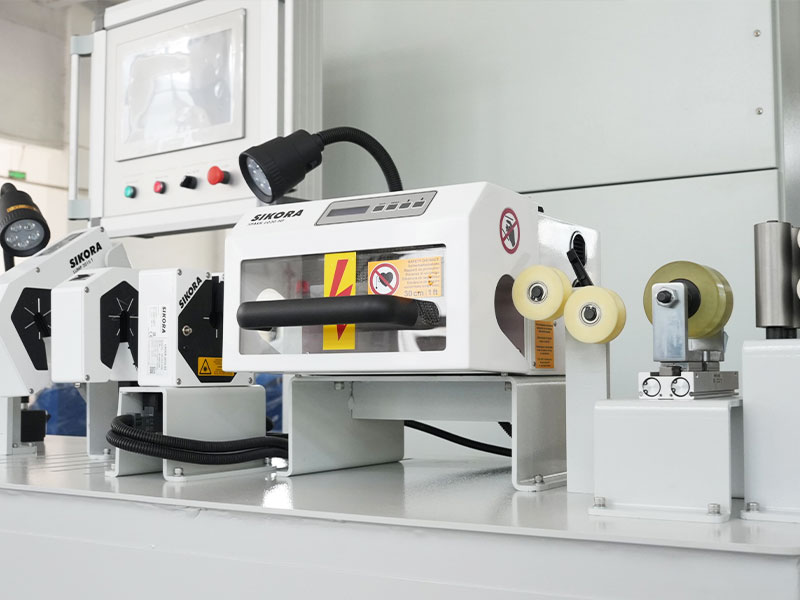

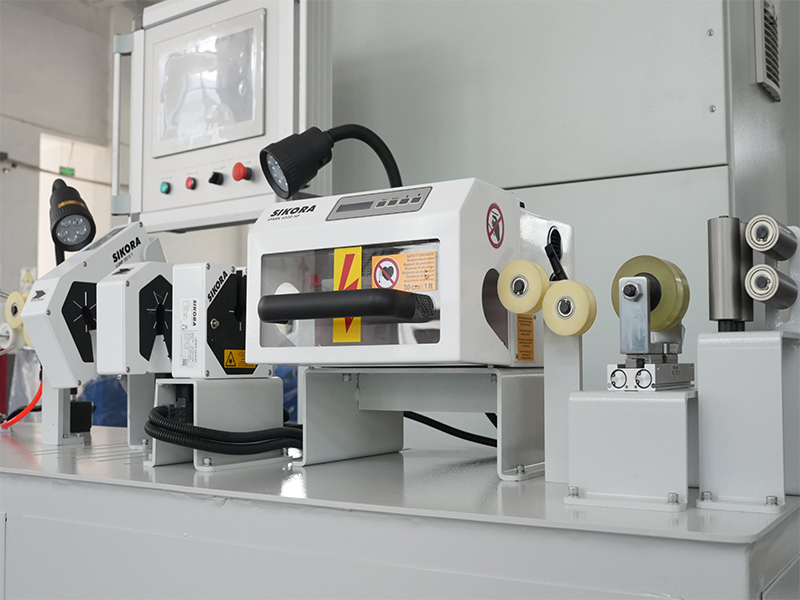

镭射测径仪	中国产测径仪，测量精度0.0001或0.001，可定制其他品牌，如SIKORA/ZUMBACH/PROTON/TAKIKAWA/BETA等

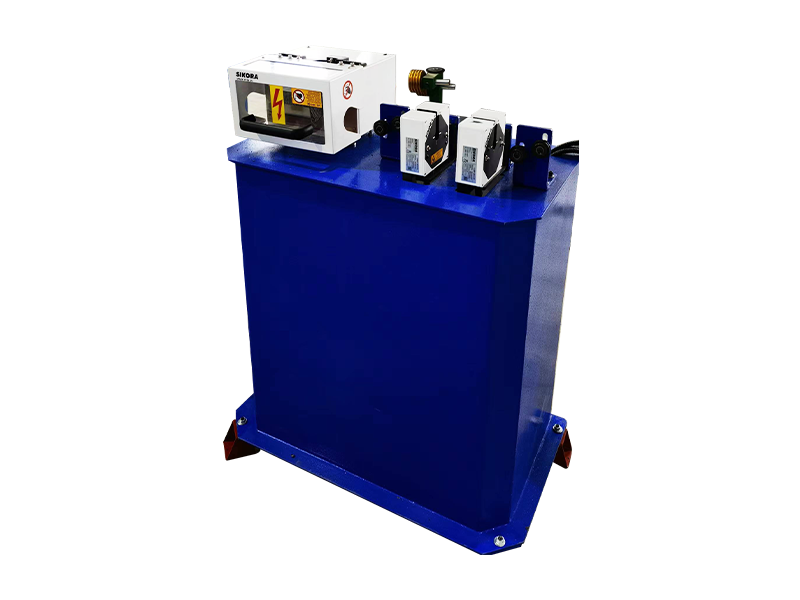

高频火花机	中国产高频火花机，串珠式，电压0—15KV，可定制其他品牌，如CLINTON/SIKORA/PROTON
控制电箱	环保阻燃烤漆仿威图组合电柜﹑WEINVIEW 10”HMI﹑SIEMENS PLC﹑SCHEIDER开关﹑RKC温控表，马达﹑变频器品牌可定制
总功率（不含注条机）	32KW	35KW	42KW	45KW	60KW	70KW	75KW	80KW

引取落线装置	芯线绝缘挤出时引取机无落线装置，可定制增加
注条机	可定制增加注条机
压力检测	可在机头法兰盘上定制增加压力传感器或防爆安全阀
电晕机及烘烤机	可定制增加表面处理电晕机﹑烘烤机或其他表面处理型式
印字机	可定制增加印字机或其他印字型式
吹吸干机	高速挤出时可定制增加吹吸干机
凹凸检测仪	可在中国产品牌的测径仪上定制增加凹凸功能或定制其他品牌，如SIKORA/ZUMBACH/PROTON/TAKIKAWA等
水中静电容仪	可定制增加水中电容仪，如BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA等
偏心仪	可定制增加偏心仪，如BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA等
冰水机	可定制增加冰水机或水槽采用夹层隔温结构
悬挂式电子看板	可定制LED双面电子看板或其他型式
智能配方管理系统	可定制增加智能配方管理系统，将放线张力﹑蓄线张力﹑预热温度﹑主机温控﹑挤出外径﹑收线排距﹑气压值等数据存入PLC,采用Profinet总线通信模式，支持MES数据采集与导入,一键调出生产工艺，一键启动，实现数字化智能生产
周边辅助设备	支持定制增加其他周边辅助设备或整机特殊定制
电气管线	2.5米架空线槽布线，气管、信号线、电源线隔离布置，电控箱顶部入线，可定制其他方式
安全规则标准	标准按中国CCC安全标准制造，可按CE/CSA/UL安全标准定制
电源标准	3相380V/50Hz,可定制不同国家及地区电压及频率
