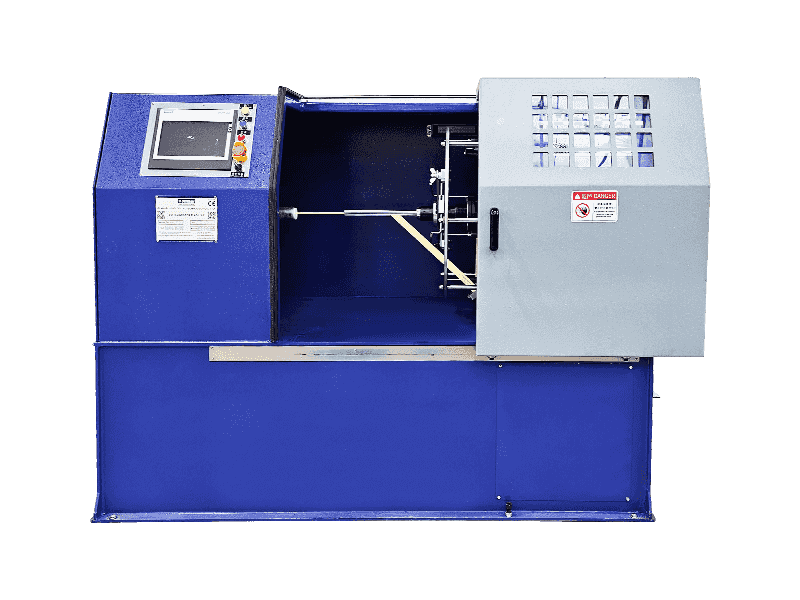

磁滞张力型包带机云母具有耐酸碱性、抗电晕、抗辐射的特性，常态时具有良好的柔软性。云母耐火线缆是用云母作为绝缘层，具有优良的耐高温性能和耐燃烧性能，耐火焰温度高达 850-1000℃，可保证在 2-3小时内电路正常运行。云母线缆广泛应用于海上石油平台、航空、航天、舰船、地铁、隧道、商厦、医院、歌舞厅、冶金、化工、发电厂等对耐火等级要求较高的场合。云母线缆一般采用绕包的方式制造，由于轴状云母带装载量大，接头少，可实现连续绕包生产，故绕包材料一般选择轴状云母带取代片状云母带。掌握好绕包张力、绕包角度，避免发生断带或漏包现象，保持绕包后的绝缘线芯表面光滑平整，无云母脱落，是云母线绕包生产中的重要管控目标。钲威自建厂20年以来，专注于绕包机研发与创新，钲威对云母带绕包技术有独到的经验，钲威磁滞张力型云母带包带机已经成为替换传统绕包机型和工艺的最佳选择。以下配置为常规2个绕包头的配置，用户可跟据工艺不同，增加更多绕包头数量。跟据线径规格不同，收线﹑放线和引取机规格和类型亦可定制变更。
产品详情设备组成
● 500-800动力放线架1台
● 张力架1台
● 磁滞张力型云母带包带机绕包头(1)1台
● 磁滞张力型云母带包带机绕包头(2)1台
● 600双轮引取机1台
● 张力架1台
● 500-800收线机1台
● 控制系统1台
技术参数
| 结构型式 | 立式或卧式磁滞张力型云母带包带机 |
| 适合线种 | 主要适用于耐火电线电缆，也可适用于高温线﹑控制缆﹑屏蔽线﹑特种线缆等线材绕包 |
| 适用材料 | 云母带MICA﹑聚酰亚胺带PI﹑聚四氟乙烯带PTFE﹑麦拉MYLAR﹑铝箔带AL等 |
| 适用线径 | 0.8-5.0mm |
| 产品规范 | Ø1.5-6mm |
| 最大转速 | MAX2200RPM(空载)，根据线材等级要求不同设定实际开机转速 |
| 线速范围 | 5-40m/min,跟据线材类型不同，速度范围不同 |
| 带盘直径 | 范围:Ø260*200 |
| 带材宽度 | 3-20mm |
| 带盘内孔 | 50.8/76通用 |
| 绕包节距 | 3-20mm,程序设定 |
| 张力范围 | 5N-50N/500g-5000g |
| 主机动力 | 3KW伺服运动控制器 |
| 放带动力 | 被动放带，无动力 |
| 包带张力 | 3NM磁滞刹车 |
| 引取动力 | 1.3KW伺服马达，线径规格加大时加大引取轮或更改为履带引取，功率亦加大 |
| 放线动力 | 0.75KW齿轮减速 |
| 收线动力 | 0.75KW齿轮减速 |
| 排线动力 | 0.4KW伺服运动控制器 |
| 储带长度 | 1盘+3盘，换带材不剪断母线 |
| 带材检测 | 带材即将用尽及断带时自动停机 |
| 包带模具 | 包带内模固定于中心导管上,压线导轮外模固定于储带管上,内外模可伸缩移动 |
| 包带精度 | 节距公差±2%，张力公差±5% |
| 重叠率 | 0-80%，程序设定 |
| 配方管理 | 数字化生产，可将张力﹑温度﹑外径﹑节距﹑S/Z﹑排距﹑气压等数据存入PLC |
| 张力设定 | 包带/放线/收线/拖包张力元件均为伺服电机，SOP工艺存储于PLC中 |
| 安全防护 | 符合CE标准，温度/振动/噪音/压力自动检测及预报 |
产品特色
● 产能高：旋转体进行静平衡﹑动平衡测试校正，机器震动小﹑嗓音低，长期连续高速运转主轴不发热,生产效率高，节省投资。
● 张力稳：采用双轮压辊把将带材匀速的从带盘牵引出来，将带盘外径变化引起的张力变化进行隔离，绕包张力通过控制外径的方式实现，即张力大则外径小，张力小则外径大，因牵引压辊后仅经二个离圆心很近转向滚筒后直接进行绕包，故可将离心力﹑风阻等各种影响因素排除隔离，张力稳定。
● 节距准：以主引取为运动基准，各个包带头旋转盘与主引取采用伺服运动控制器，进行精确连锁运动控制，任何速度下均可获得精准的绕包节距。
● 省人工：每个绕包头进线端安装夹线装置，夹紧力大小可以调节，不伤线材；可点动反向退线；配方式管理，一键调取SOP配方，一键开机准备，一键启动；断带/完带/米到停机及关机，智能操控,节省人力。
● 故障低：无集电环﹑无碳刷,除过带滚筒为易损件定期更换外，故障低。
● 维护易：采用Profinet总线控制，信号传输快﹑干扰低，可远程故障检测﹑排查与维护，不论机器在 任何国家，只要有通信网络，都可快速远程维护服务。
