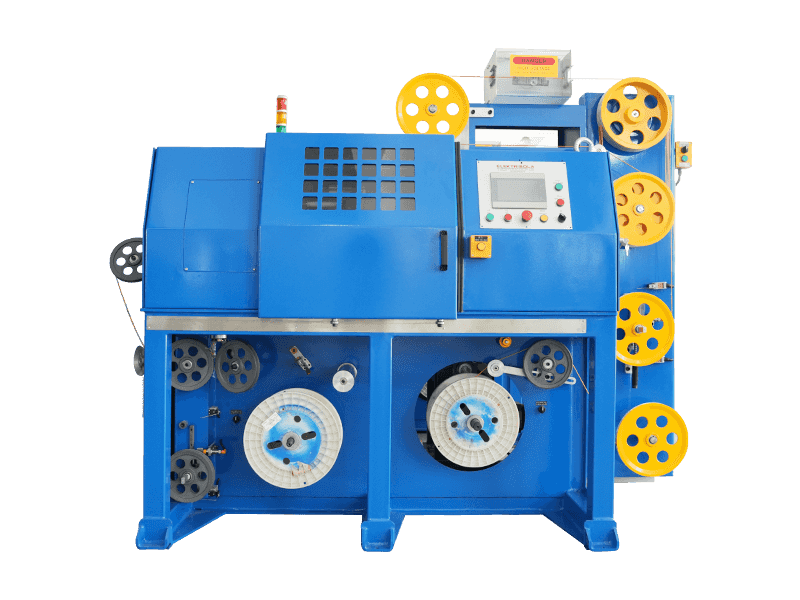

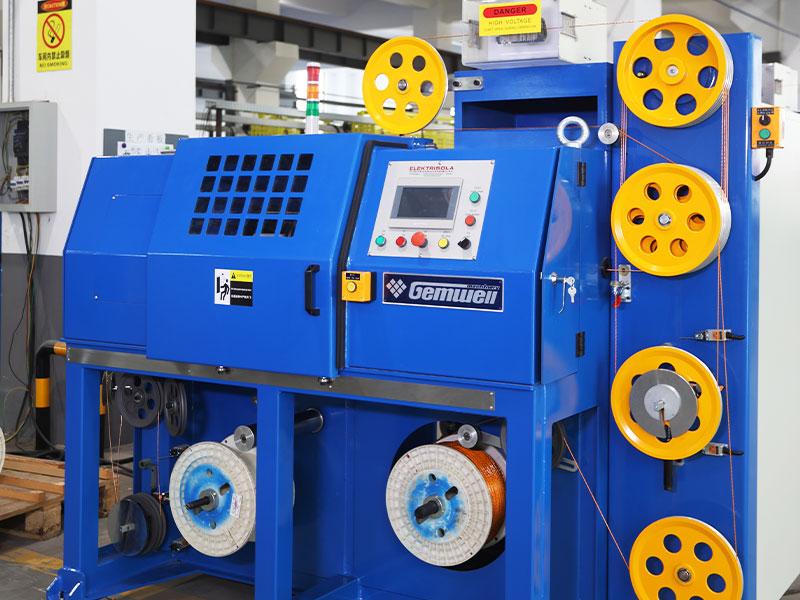

磁滞张力型包带机

磁滞张力型利兹线绕包机

"Litz" 一词源于德语"Litzendraht", 高频利兹线是由多股相互绝缘的单线绞合而成，具有良好柔韧性，工作频率在10kHz至5MHz之间。典型应用有:EV（电动汽车）﹑OBC （车载充电机）、DC/DC转换器﹑SMPS （开关电源）﹑无线充电﹑充电桩﹑变压器﹑变频器﹑马达﹑通信及IT设备﹑超声波设备﹑声纳设备﹑无线电设备﹑感应加热等等。高频会产生涡流损耗，涡流损耗随着电流频率的增加而增加。这些损耗的根源是趋肤效应和邻近效应引起的，利用高频利兹线的绞合结构进行克服。通过在利兹线上包覆绝缘膜增加额外的绝缘，可以适用于对击穿电压要求高的应用场合，并能承受较高的弯曲和机械应力。通过选用合适膜包材料、数量和重叠度的组合，实现利兹线绝缘带相互叠加的层数及利兹线的绝缘厚度，从而可以提高介电强度、击穿电压、耐热性以及柔韧性。为了防止在生产过程中或结束后出现薄膜脱离的情况，也可采用自黏薄膜材料绕包线芯，以满足规定的爬电距离。钲威自建厂20年以来，专注于绕包机研发与创新，曾为德国某知名利兹线生产商提供100多套绕包机生产线，利兹线出自钲威绕包机，钲威对利兹线绕包技术有独到的见解，钲威利兹线绕包机目前已经成为替换传统绕包机型和工艺的选择。以下配置为常规2个绕包头的配置，用户可跟据工艺不同，增加或减少绕包头数量。跟据线径规格不同，收线﹑放线和引取机规格和类型亦可定制变更。

联系我们 +

上一页：磁滞张力型高频线包带机
下一页：磁滞张力型云母带包带机

产品详情

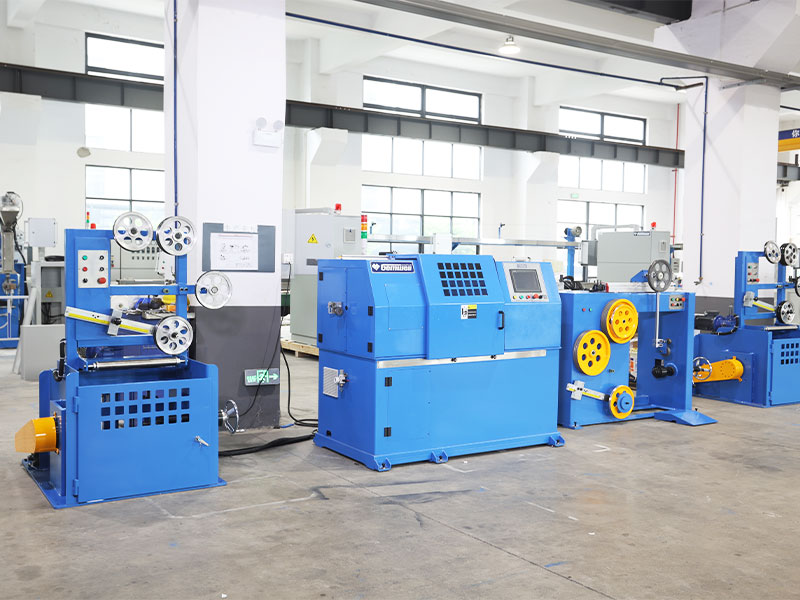

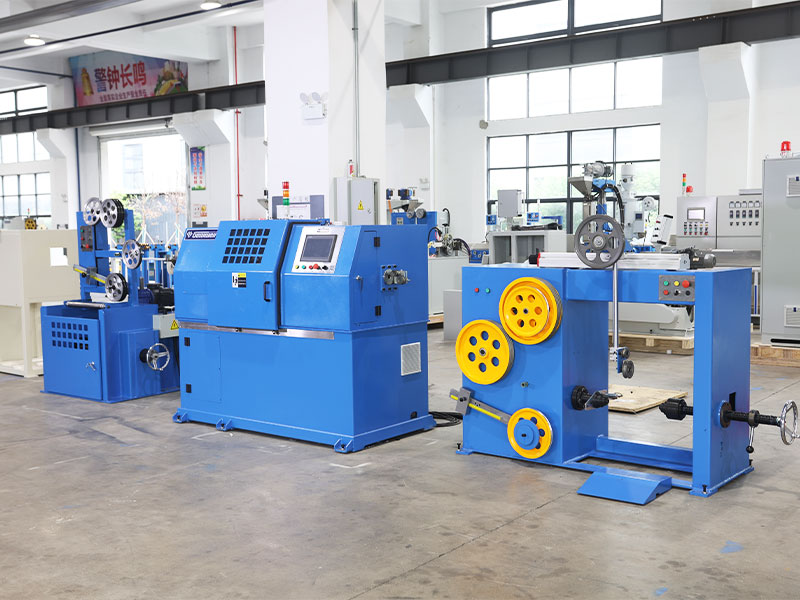

设备组成

● Ø400动力放线架1台

● 张力架1台

● 磁滞张力型云母带包带机绕包头(1)1台

● 磁滞张力型云母带包带机绕包头(2)1台

● Ø300双轮引取机1台

● 张力架1台

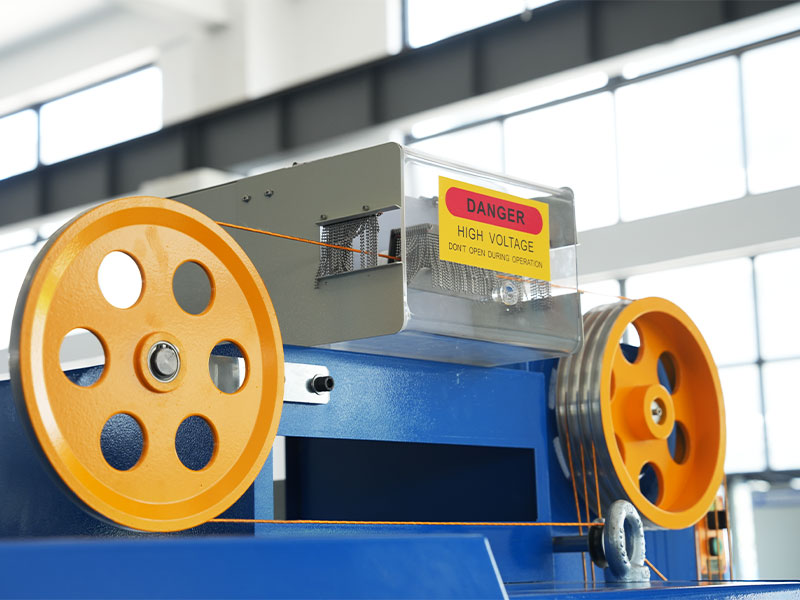

● 火花机1台

● Ø400轴排式收线机1台

● 控制系统1台

技术参数

结构型式	立式或卧式磁滞张力型利兹线绕包机
适合线种	适用于利兹线等线材绕包包带
适用材料	聚酰亚胺PI/SPI﹑聚酯PET/SPET﹑聚萘酯PEN/SPEN等
适用线径	单芯0.040-0.700mm，绞合后0.2-3.0mm，超出此范围另行设计配置
产品规范	绕包后Ø0.4-4.0mm，超出此范围另行设计配置
最大转速	MAX2200RPM(空载)，根据线材等级要求不同设定实际开机转速
线速范围	5-50m/min,跟据线材类型不同，速度范围不同
带盘直径	范围:Ø260*200
带材宽度	5-20mm
带盘内孔	50.8/76通用
绕包节距	3-30mm,程序设定
张力范围	5N-50N/500g-5000g
主机动力	3KW伺服运动控制器
放带动力	被动放带，无动力
包带张力	3NM磁滞离合器
引取动力	0.4KW伺服马达
放线动力	0.4KW齿轮减速马达
收线动力	0.4KW齿轮减速马达
排线动力	0.4KW伺服运动控制器
储带长度	1盘+3盘，换带材不剪断母线
带材检测	带材即将用尽及断带时自动停机
包带模具	包带内模固定于中心导管上,压线导轮外模固定于储带管上,内外模可伸缩移动
包带精度	节距公差±2%，张力公差±5%
重叠率	0-80%，程序设定
配方管理	数字化生产，可将张力﹑温度﹑外径﹑节距﹑S/Z﹑排距﹑气压等数据存入PLC
张力设定	包带/放线/收线/拖包张力元件均为伺服电机，SOP工艺存储于PLC中
安全防护	符合CE标准，温度/振动/噪音/压力自动检测及预报

产品特色

● 产能高：旋转体进行静平衡﹑动平衡测试校正，机器震动小﹑嗓音低，长期连续高速运转主轴不发热,生产效率高，节省投资。

● 张力稳：采用双轮压辊把将带材匀速的从带盘牵引出来，将带盘外径变化引起的张力变化进行隔离，绕包张力通过控制外径的方式实现，即张力大则外径小，张力小则外径大，因牵引压辊后仅经二个离圆心很近转向滚筒后直接进行绕包，故可将离心力﹑风阻等各种影响因素排除隔离，张力稳定。

● 节距准：以主引取为运动基准，各个包带头旋转盘与主引取采用伺服运动控制器，进行精确连锁运动控制，任何速度下均可获得精准的绕包节距。

● 省人工：每个绕包头进线端安装夹线装置，夹紧力大小可以调节，不伤线材；可点动反向退线；配方式管理，一键调取SOP配方，一键开机准备，一键启动；断带/完带/米到停机及关机，智能操控,节省人力。

● 故障低：无集电环﹑无碳刷,除过带滚筒为易损件定期更换外，故障低。

● 维护易：采用Profinet总线控制，信号传输快﹑干扰低，可远程故障检测﹑排查与维护，不论机器在任何国家，只要有通信网络，都可快速远程维护服务。
