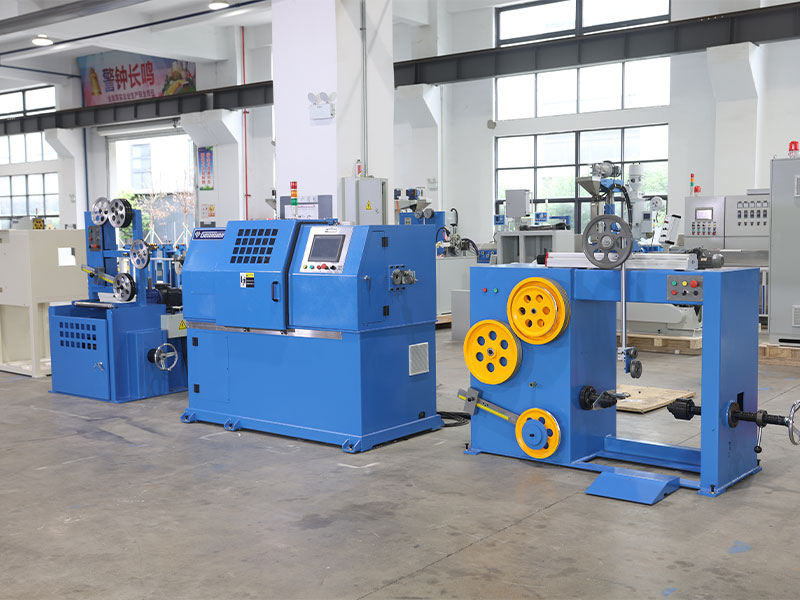

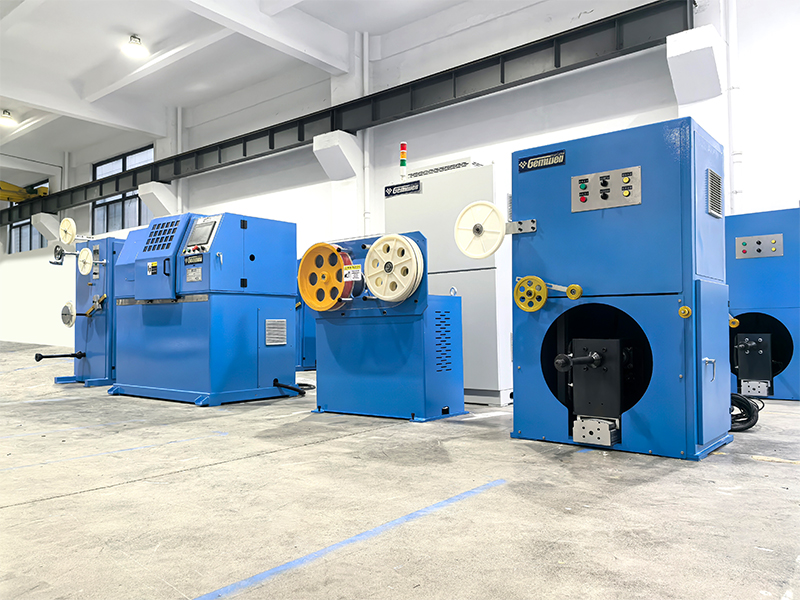

三伺服动力型包带机

三伺服动力型新能源数据线绕包机/动力包带机

近年来，新能源汽车发展强劲，汽车内部的电子设备比例也在显著增长，这一趋势的发展使得更多功能加入进来，如引擎控制、ABS系统、安全气囊、AI智能、多媒体电子等，以此提高汽车的安全性、舒适性、智能性、节能性、可靠性和便利性等，并降低排放。与此相对应的便是针对总线系统提出的日益增加的要求:确保在最多样化的控制单元之间实施可靠通信数据传输。特别是经由总线系统如控制器局域网(CAN)或FlexRay系统控制的安全性至关重要，必须满足最高的电磁兼容性规格要求。汽车数据连接线作为信号核心传输载体，要求越来越高:更快的数据速率、确定时延性能以及故障容错功能。汽车数据线采用双绞线绕包屏蔽结构，可实现快速数据速率传输(CAN 总线:1Mbit/s;FlexRay 总线:10 Mbit/s)，具有确定时延性和高度可靠性。由于汽车数据线绕包屏蔽材料很厚且硬，绕包难度大，故需要性能稳定优异的绕包机进行绕包制程生产。钲威自建厂20年以来，一直专注于绕包机研发与创新，经过不断的改良换代，钲威三伺服动力型新能源数据线绕包机目前已经成为众多新能源数据线材领域头部企业绕包制程的选择。以下配置为常规1个绕包头的配置，用户可跟据工艺不同，增加绕包头数量。跟据线径规格不同，收线﹑放线和引取机规格和类型亦可定制变更。

联系我们 +

上一页：三伺服动力型极细线绕包机/动力包带机
下一页：三伺服动力型稳相电缆绕包机/动力包带机

产品详情

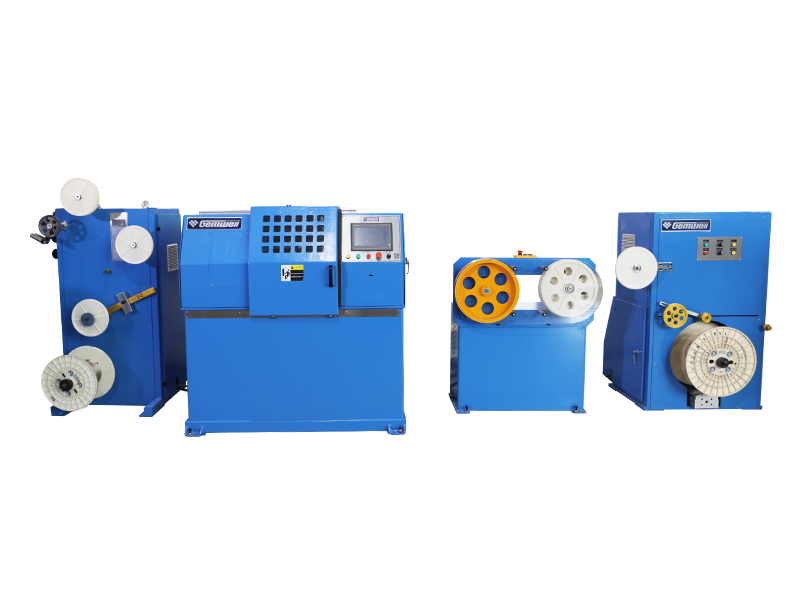

设备组成

● Ø630动力放线架1台

● 张力架1台

● 三伺服动力包带机绕包头

● Ø400双轮引取机1台

● Ø630收线机1台

● 控制系统1台

技术参数

结构型式	三伺服运动控制器动力恒张力绕包机/动力包带机(专利号;202122403949.4)
适合线种	主要适用于新能源汽车线数据线，也适用于控制线﹑特种线缆等圆形线材绕包包带
适用材料	铝箔带AL﹑麦拉带MYLAR﹑铜箔带COPPER FOIL﹑聚四氟乙烯带PTFE、聚酰亚胺带PI等
适用线径	范围:Ø0.8-4mm
产品规范	范围:Ø1.0-5mm
最大转速	MAX2000RPM(空载)，根据线材等级要求不同设定实际开机转速
线速范围	1-15m/min,跟据线材类型不同，速度范围不同
带盘直径	一个包带转盘通用于片状和轴状，外径Ø300*高度120
带材宽度	3-30mm
带盘内孔	50.8/76通用
绕包节距	1-30mm,程序设定
张力范围	5N-100N/500g-10000g
主机动力	3KW伺服运动控制器
放带动力	1.8KW伺服马达
包带张力	1.8KW伺服马达
引取动力	0.4KW伺服减速马达
放线动力	0.75KW齿轮减速马达
收线动力	1.3KW伺服马达力矩模式收卷，无张力舞蹈器
排线动力	0.4KW伺服运动控制器
储带长度	400mm，换带材不剪断母线
带材检测	带材即将用尽及断带时自动停机
包带模具	包带内模固定于中心导管上,压线导轮外模固定于储带管上,内外模可伸缩移动
包带精度	节距公差±1%，张力公差±1%
重叠率	0-80%，程序设定
配方管理	数字化生产，可将张力﹑温度﹑外径﹑节距﹑S/Z﹑排距﹑气压等数据存入PLC
张力设定	包带/放线/收线/拖包张力元件均为伺服电机，SOP工艺存储于PLC中
安全防护	符合CE标准，温度/振动/噪音/压力自动检测及预报

产品特色

● 产能高：旋转体进行静平衡﹑动平衡测试校正，机器震动小﹑嗓音低，长期连续高速运转主轴不发热,生产效率高，节省投资。

● 张力稳：三个伺服电机分别提供动力，对旋转盘﹑带盘﹑张力摆杆进行精确运动控制，将带盘直径变化﹑风阻等各种影响因素排除，张力稳定。

● 节距准：以主引取为运动基准，各个包带头旋转盘与主引取采用伺服运动控制器，进行精确连锁运动控制，任何速度下均可获得精准的绕包节距。

● 省人工：每个绕包头进线端安装夹线装置，夹紧力大小可以调节，不伤线材；可点动反向退线；配方式管理，一键调取SOP配方，一键开机准备，一键启动；断带/完带/米到停机及关机，智能操控,节省人力。

● 故障低：无集电环﹑无碳刷,除过带滚筒为易损件定期更换外，故障低。

● 维护易：采用Profinet总线控制，信号传输快﹑干扰低，可远程故障检测﹑排查与维护，不论机器在任何国家，只要有通信网络，都可快速远程维护服务。
