磁滞张力型包带机高频线材主要用于传输数据信号，传输频率一般在400M以上，常见于消费电子领域，如HDMI﹑USB﹑DVI等线材。为减少干扰，高频线材一般采用屏蔽体将导体和线芯包围起来，防止他们受到外界电磁场﹑干扰信号的影响，同时也能阻止线内的干扰电磁场﹑信号向外扩散。通过绕包机将2根绝缘芯线及地线集合在一起，同时在外面包上一层铝箔带和一层自粘聚酯麦拉带，用于屏蔽线对及稳定绕包芯线结构。保持线材自身特性如阻抗、延时差、衰减等参数指标稳固。性能优异的绕包机不但能够生产出更高频率等级的高速传输线材，而且还能获得更高的生产良率，从而决定线材厂商的市场定位梯队及市场竞争力。钲威自建厂初期，专注于高频线材绕包技术，立式数控磁滞张力型绕包机，深受用户好评，钲威绕包机是高频线材绕包制程的选择。以下配置为常规2个绕包头的配置，用户可跟据工艺不同，增加或减少绕包头数量。跟据线径规格不同，收线﹑放线和引取机规格和类型亦可定制变更。

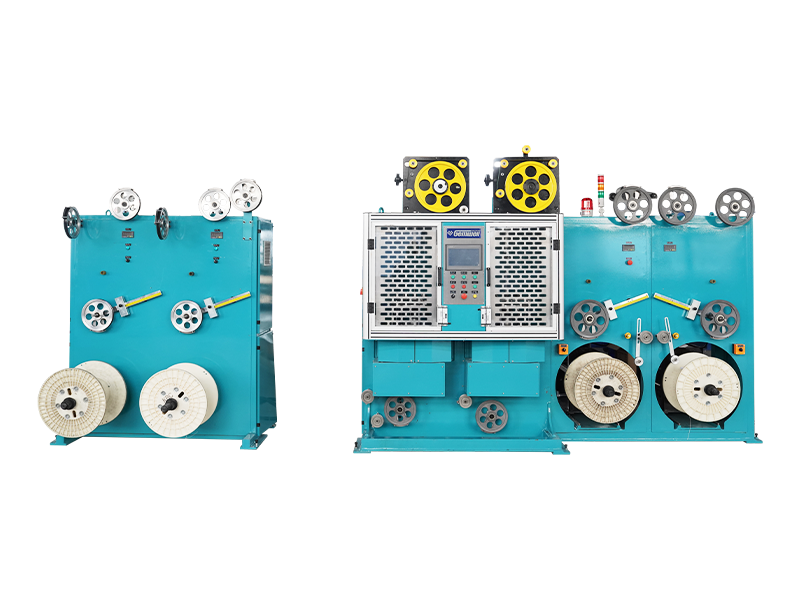

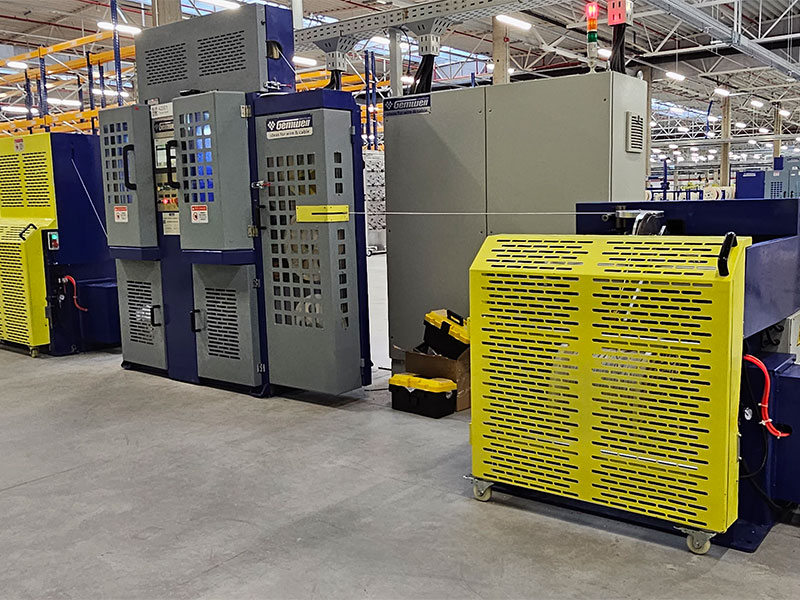

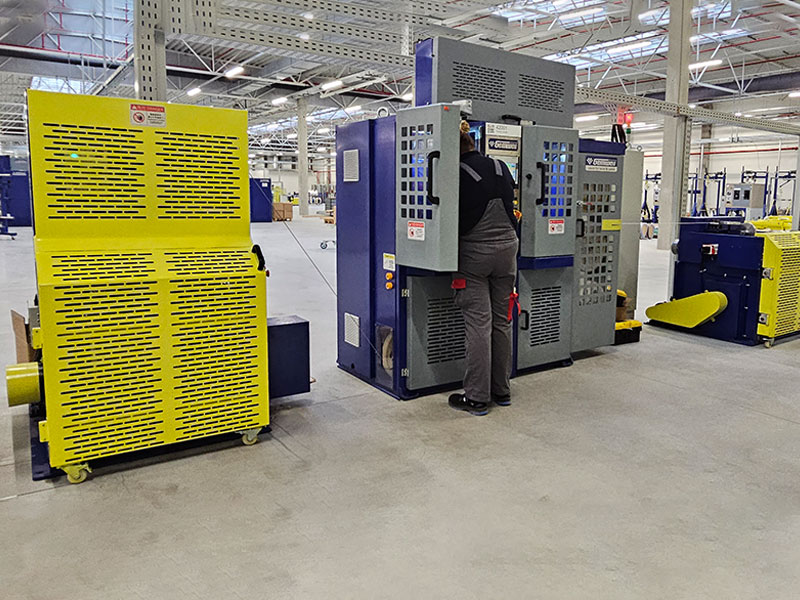

产品详情设备组成
● Ø500芯线放线架2台
● Ø300铜线放线架2台

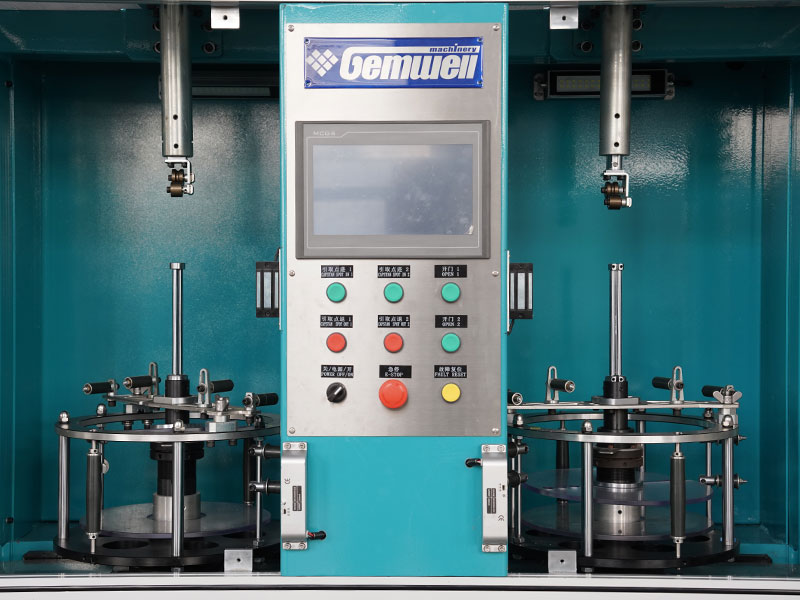

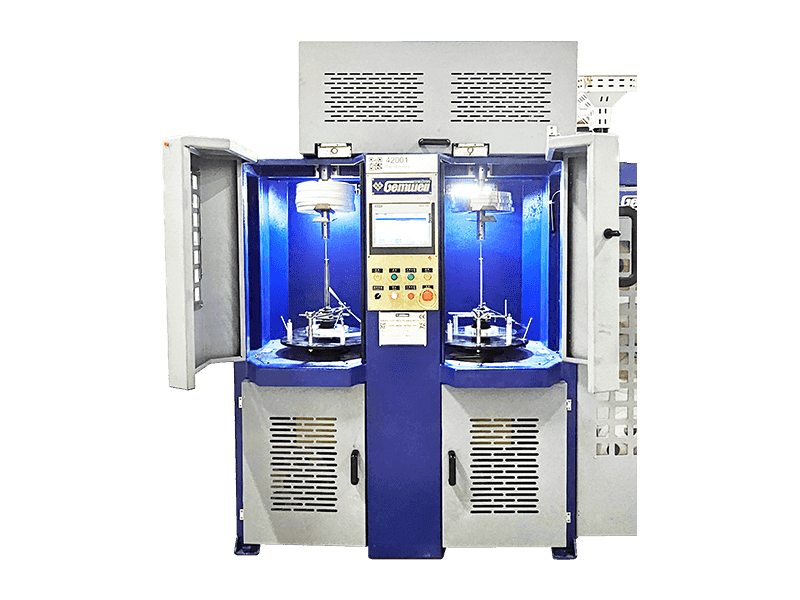

● 磁滞张力型高频线包带机(1)1台
● 磁滞张力型高频线包带机(2)1台
● 伸缩式烘箱1台
● Ø300轮式皮带引取机1台
● Ø500轴排式收线机1台
● 喷码机1台
● 控制系统1台
技术参数
| 结构型式 | 立式或卧式磁滞张力型高频线包带机 |
| 适合线种 | 主要适用于HDMI﹑USB等高频线信号线绕包，亦可适用于其他需要屏蔽的线材绕包包带 |
| 适用材料 | 铝箔带AL﹑麦拉带MYLAR﹑铜箔带COPPER FOIL﹑聚四氟乙烯带PTFE等 |
| 适用线径 | 范围:Ø0.4-1.5mm |
| 产品规范 | 范围:Ø0.5*1.0-1.6*3.2mm |
| 最大转速 | MAX2200RPM(空载)，根据线材等级要求不同设定实际开机转速 |
| 线速范围 | 1-25m/min |
| 带盘直径 | 片状带盘Ø300 |
| 带材宽度 | 5-20mm |
| 带盘内孔 | 50.8/76通用 |
| 绕包节距 | 3-30mm,程序设定 |
| 张力范围 | 3N-30N/300g-3000g |
| 主机动力 | 3KW伺服运动控制器 |
| 放带动力 | 被动放带，无动力 |
| 包带张力 | 1NM磁滞离合器 |
| 引取动力 | 0.4KW伺服马达 |
| 放线动力 | 0.4KW齿轮减速马达 |
| 收线动力 | 0.4KW齿轮减速马达 |
| 排线动力 | 0.4KW伺服运动控制器 |
| 储带长度 | 1盘+3盘，换带材不剪断母线 |
| 带材检测 | 带材即将用尽及断带时自动停机 |
| 包带模具 | 包带内模固定于中心导管上,压线导轮外模固定于储带管上,内外模可伸缩移动 |
| 包带精度 | 节距公差±2%，张力公差±5% |
| 重叠率 | 0-80%，程序设定 |
| 配方管理 | 数字化生产，可将张力﹑温度﹑外径﹑节距﹑S/Z﹑排距﹑气压等数据存入PLC |
| 张力设定 | 包带/放线/收线/拖包张力元件均为伺服电机，SOP工艺存储于PLC中 |
| 安全防护 | 符合CE标准，温度/振动/噪音/压力自动检测及预报 |
产品特色
● 产能高：旋转体进行静平衡﹑动平衡测试校正，机器震动小﹑嗓音低，长期连续高速运转主轴不发热,生产效率高，节省投资。
● 张力稳：采用双轮压辊把将带材匀速的从带盘牵引出来，将带盘外径变化引起的张力变化进行隔离，绕包张力通过控制外径的方式实现，即张力大则外径小，张力小则外径大，因牵引压辊后仅经二个离圆心很近转向滚筒后直接进行绕包，故可将离心力﹑风阻等各种影响因素排除隔离，张力稳定。
● 节距准：以主引取为运动基准，各个包带头旋转盘与主引取采用伺服运动控制器，进行精确连锁运动控制，任何速度下均可获得精准的绕包节距。
● 省人工：每个绕包头进线端安装夹线装置，夹紧力大小可以调节，不伤线材；可点动反向退线；配方式管理，一键调取SOP配方，一键开机准备，一键启动；断带/完带/米到停机及关机，智能操控,节省人力。
● 故障低：无集电环﹑无碳刷,除过带滚筒为易损件定期更换外，故障低。
● 维护易：采用Profinet总线控制，信号传输快﹑干扰低，可远程故障检测﹑排查与维护，不论机器在 任何国家，只要有通信网络，都可快速远程维护服务。
