三伺服动力型平行对信号线绕包机/动力包带机

随着5G、物联网、AI、新能源移动设备、VR/AR、数据中心等普及推广，对高速传输线缆的需求增长迅猛，一个新的数字化经济时代已经来临。随之而来的是对超大规模数据中心的建设和云厂商对高带宽容量以太网端口的大量增加，如100GbE、200GbE、400GbE，甚至未来的800GbE。这些高带宽容量的以太网端口需要一种用于连接网络交换机和其他网络设备(如服务器或媒体转换器)进行数据传输，SAS、Mini-SAS、SFP、SFP+、SFP28、QSFP+等线材连接器应运而生。绕包是上述连接器母线线材生产制程的关键工序，是将包带材料通过绕包机高速缠绕在平行结构的两根绝缘芯线及地线上。绕包制程的稳定性关系到母线线材成品的阻抗、衰减、回波损耗﹑串音等指标是否合格。性能优异的绕包机不但能够生产出更高频率等级的高速传输线材，而且还能获得更高的生产良率，从而决定线材厂商的市场定位梯队及市场竞争力。钲威自建厂20年以来，一直专注于绕包机研发与创新，经过不断的改良换代，钲威三伺服动力型平行对信号线绕包机目前已经成为众多高速信号传输线材领域头部企业绕包制程的选择。以下配置为常规3个绕包头的配置，用户可跟据工艺不同，增加或减少绕包头数量。跟据线径规格不同，收线﹑放线和引取机规格和类型亦可定制变更。

联系我们 +

结构型式	三伺服运动控制器动力恒张力绕包机/动力包带机(专利号;202122403949.4)
适合线种	主要适用于MINI-SAS﹑QSFP高速平行对信号传输线，也适用于数据线﹑控制线﹑特种线缆等线材绕包
适用材料	铝箔带AL﹑麦拉带MYLAR﹑铜箔带COPPER FOIL﹑聚四氟乙烯带PTFE等
适用线径	范围:Ø0.4-1.5mm
产品规范	范围:Ø0.51.0-1.63.2mm
最大转速	MAX2500RPM(空载)，根据线材等级要求不同设定实际开机转速
线速范围	1-25m/min
带盘直径	范围:外径Ø180*高度100
带材宽度	1.5-15mm
带盘内孔	30/50.8/76通用
绕包节距	3-20mm,程序设定
张力范围	1N-30N/100g-3000g
主机动力	3KW伺服运动控制器
放带动力	1.8KW伺服马达
包带张力	1.3KW伺服马达

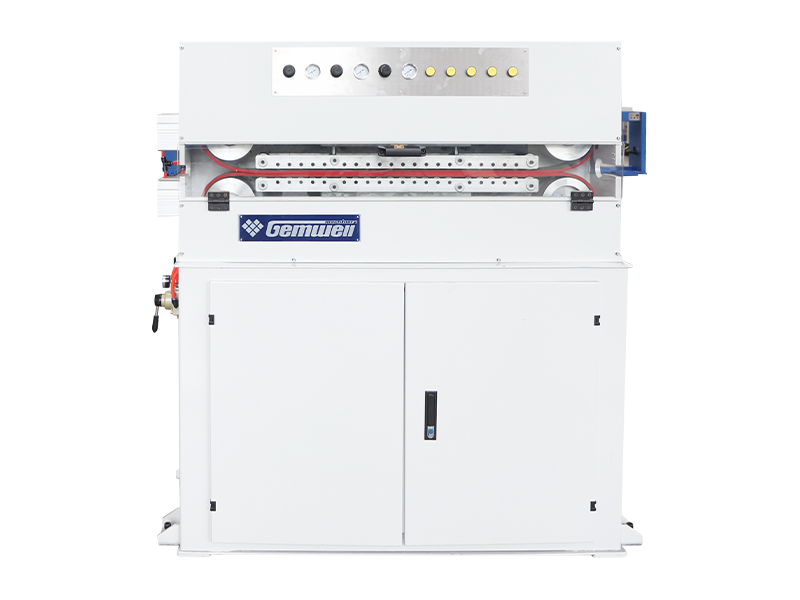

引取动力	0.4KW伺服减速马达
放线动力	0.4KW齿轮减速马达
收线动力	0.8KW伺服马达力矩模式收卷，无张力舞蹈器
排线动力	0.4KW伺服运动控制器
储带长度	1盘+3盘，换带材不剪断母线
带材检测	带材即将用尽及断带时自动停机

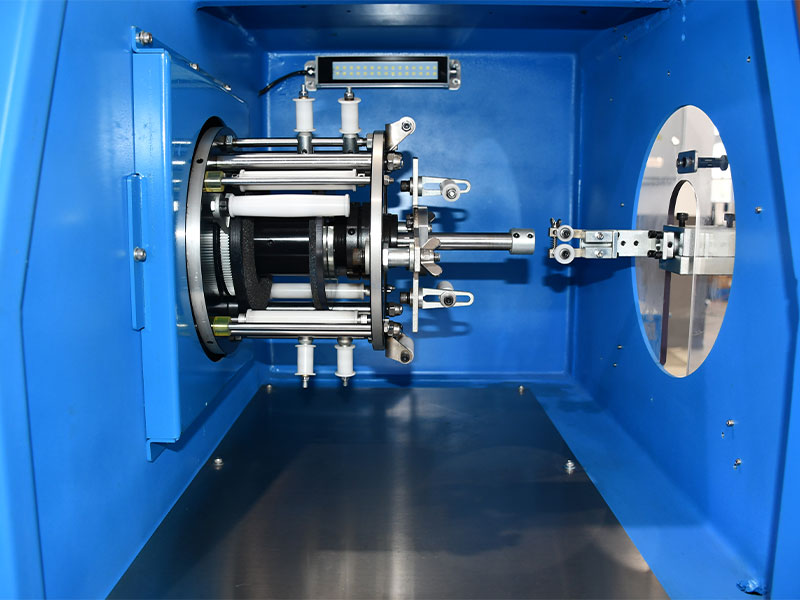

包带模具	包带内模或飞机模固定于中心导管上,压线导轮外模固定于储带管上,内外模可伸缩移动
包带精度	节距公差±1%，张力公差±1%
重叠率	0-80%，程序设定
配方管理	数字化生产，可将张力﹑温度﹑外径﹑节距﹑S/Z﹑排距﹑气压等数据存入PLC
张力设定	包带/放线/收线/拖包张力元件均为伺服电机，SOP工艺存储于PLC中
安全防护	符合CE标准，温度/振动/噪音/压力自动检测及预报
