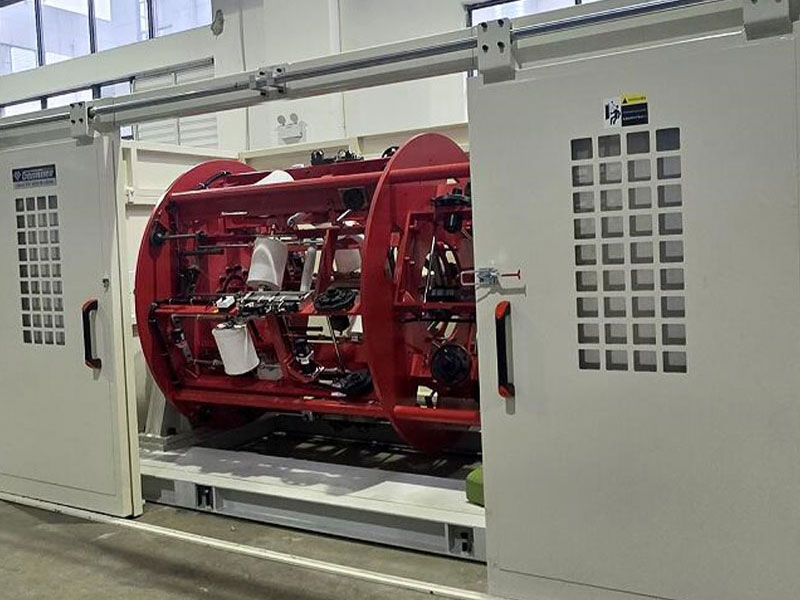

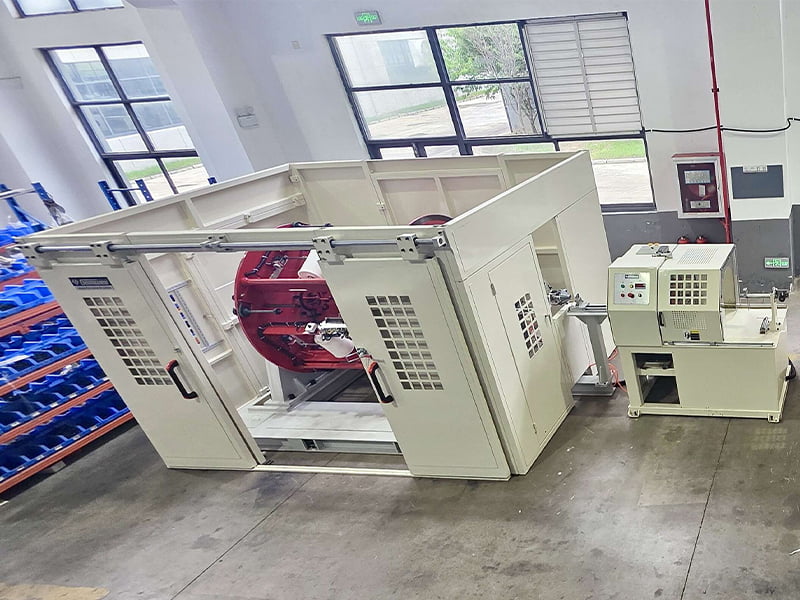

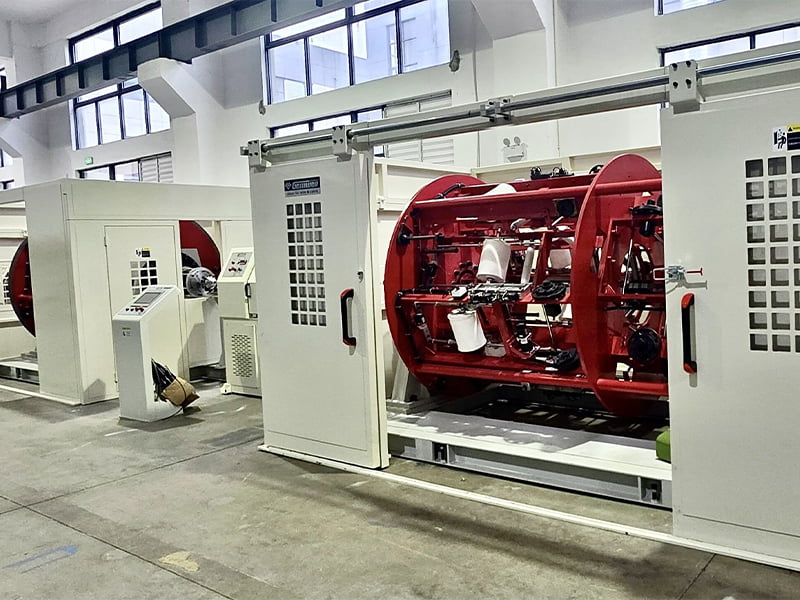

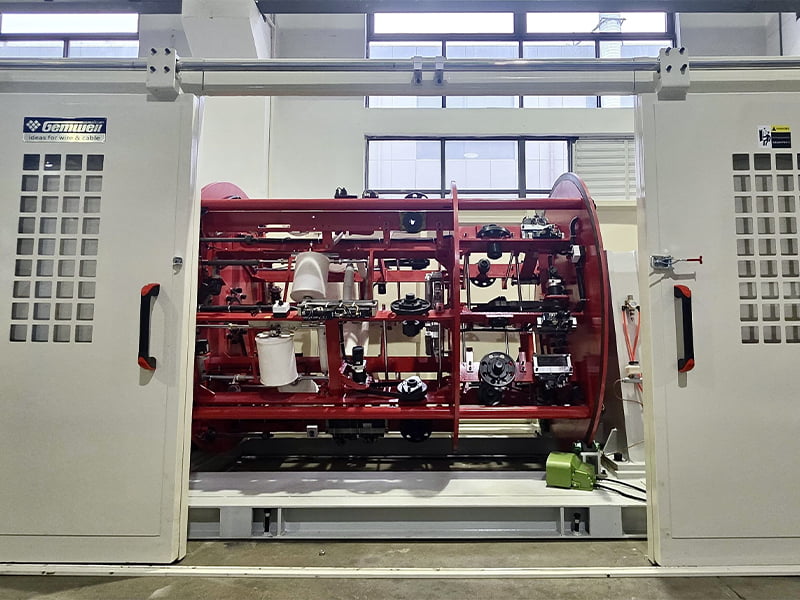

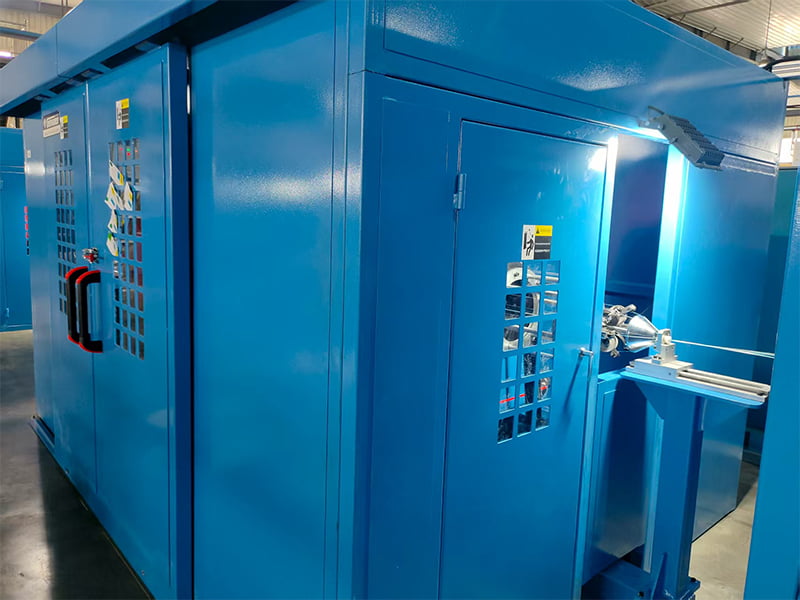

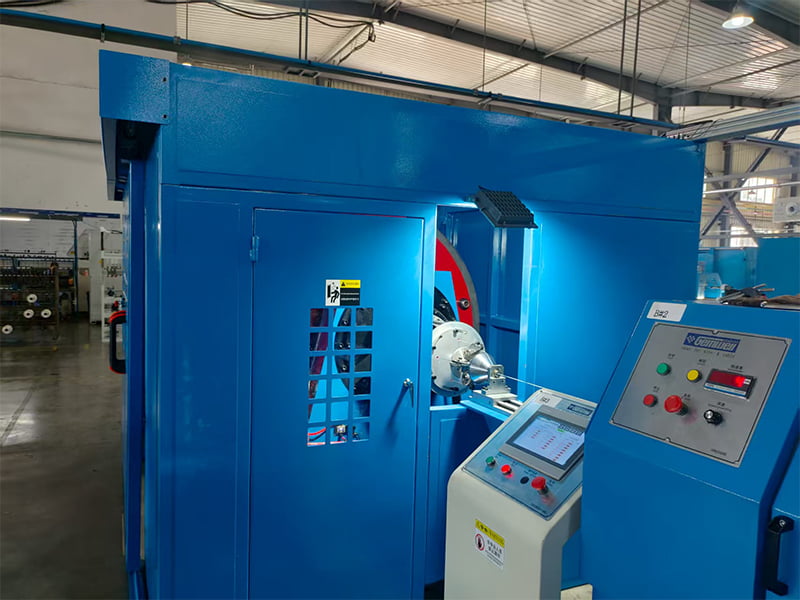

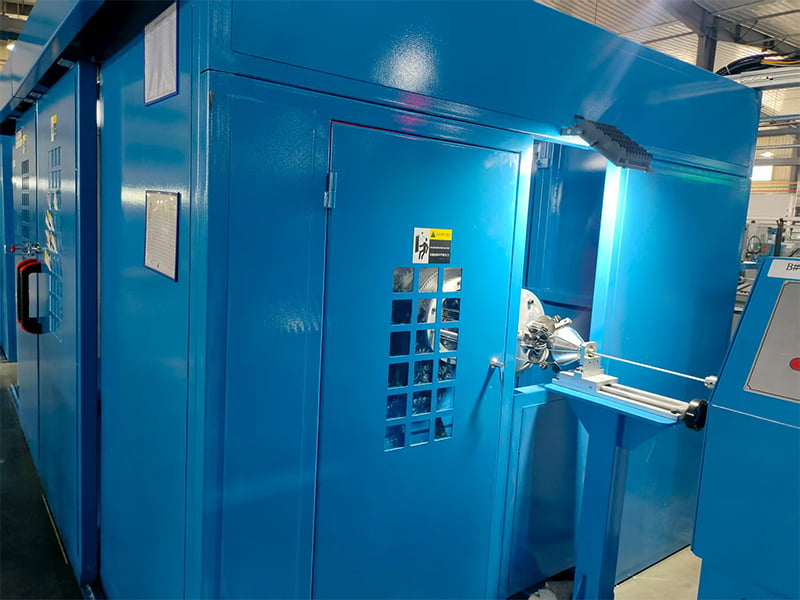

AI高速线平行对动力放线星绞成缆机

为满足数据中心、AI高速服务器互联、5G、大数据等高速数据传输要求，特此研制出AI高速线平行对高速线动力放线星绞成缆机，适用于多对平行对扁平型信号线绞合成缆，如QSFP/SFP等。特制绞合锥型梭防止扁平型线在成缆过程中翻边，确保在数据中心高密度布线环境中防止线缆易疲劳失效。不同的用户在订购本机时,会有不同的需求。我司可根据用户需求,支持个性化定制,在硬件方面可提供各种各样的机型及核心配件品牌供用户选择;电气控制软件方面也可提供经济实用型控制方式。因总体配置不同,本机价格也有很大的差异。故决定本机价格的主要因素是用户的产品配置等级定位。另外,因本品为非标定制化单件小批量产品,故设计、制造、安装、调试周期较长,用户要预留足够的采购周期方能实现交付。

联系我们 +

产品详情

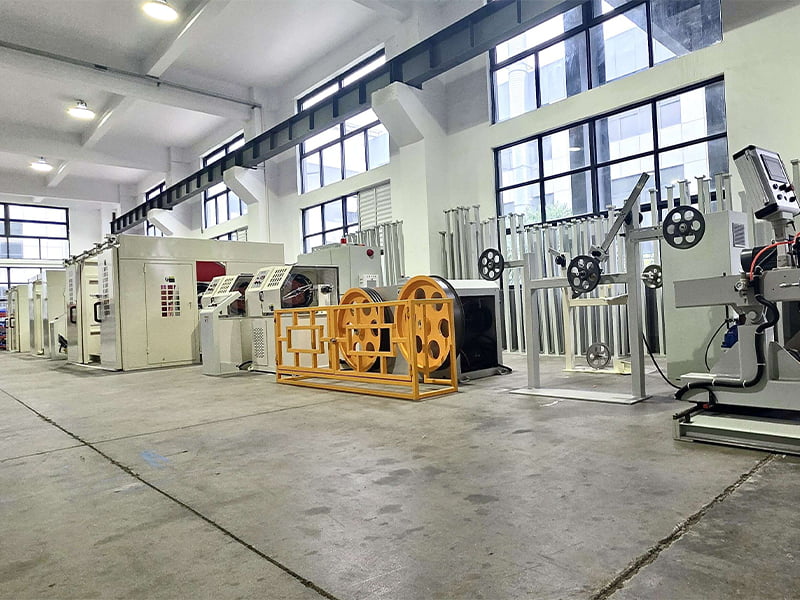

设备组成

● 4头退扭放线放线主机

● 中心包带机

● 6头退扭放线放线主机

● 中心包带机

● 8头退扭放线放线主机

● 中心包带机

● 双轮引取机

● 地排式无轴收线机

● 智能数控型电控箱

产品特色

针对AI算力集群及数据中心内部112G / 224G PAM4高速互联对信号完整性的严苛要求，DAC高速线缆（如QSFP-DD/OSFP等）正面临阻抗波动、回波损耗以及密集布线导致的机械疲劳等工艺痛点。

本台AI高速线平行对高速线动力放线星绞成缆机，正是围绕上述高频传输痛点而研发的专用量产设备。其核心优势体现在以下三个维度：

● 动态张力控制，保障电气性能一致性： 系统采用精密伺服动力放线，实现多组平行对线缆在高速成缆过程中的动态恒张力放线。通过极小化张力波动，有效防止绝缘层发生微观拉伸形变，从而保障成品线缆的特性阻抗（Impedance）与延迟差（Skew）严格符合高频传输标准。

● 特制绞合锥型梭，根除扁平线翻边痛点： 针对扁平型线对（Twinax）在绞合时易发生扭曲、错位（翻边）的物理特性，机台配置了特制的锥形导流回合绞线梭。在绞合点前对线对进行渐进引导，线材位置固定不翻边，确保线身平行受力，杜绝因边缘形变引入的物理应力集中。

● 成缆过程中消除结构内应力：这使得成品线缆在数据中心狭小、高密度的弯曲布线环境中，具备更强的抗弯折、抗疲劳疲劳失效能力，显著延长了长期运行的物理结构寿命。

技术参数

产品名称	AI高速线平行对动力放线星绞成缆机
装盘直径	Ф300mm			Ф400mm
线盘数量	4头	6头	8头	4头	6头	8头
机器用途	适用于多股芯线成缆绞合及包带一次完成的工艺，特别适用于扁平线材成缆，防止扁平芯线在成缆过程中翻边。

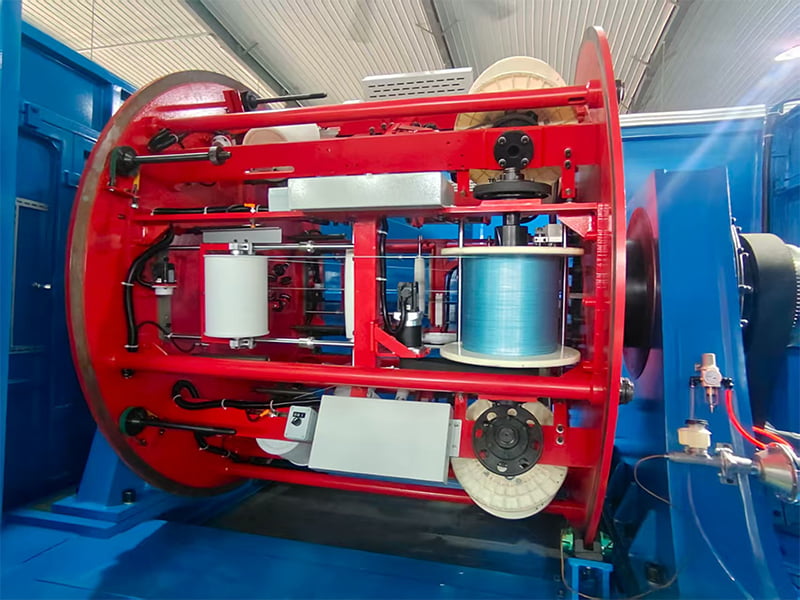

结构型式	圆盘式转体,芯线放线盘交叉排列于旋转体上,旋转体转动形成节距
适合线种	数据中心QSFP, SFP等高速线缆Scale out互联
芯线规格	扁平线2.5X1.2~4X2mm(26~38AWG)		扁平线2.0X1.0~3.0X1.5mm	扁平线3.1X1.75~0.94X0.57mm(24~38AWG)
绞合外径	最佳范围：Ф4.5-10mm	最佳范围：Ф4.5-12mm	最佳范围：Ф4.5-14mm	最佳范围：Ф3.0-7mm	最佳范围：Ф4.5-12mm	最佳范围：Ф4.5-14mm
转速范围	MAX100RPM/50HZ			MAX70RPM/50HZ
产能范围	最佳范围: 5~18m/min，实际生产速度根据客户绞距变化
绞距设定	触摸屏+PLC程序设定，带通讯接口
绞距范围	最佳范围：80~400 mm			最佳范围：80~600 mm
绞距公差	±2%

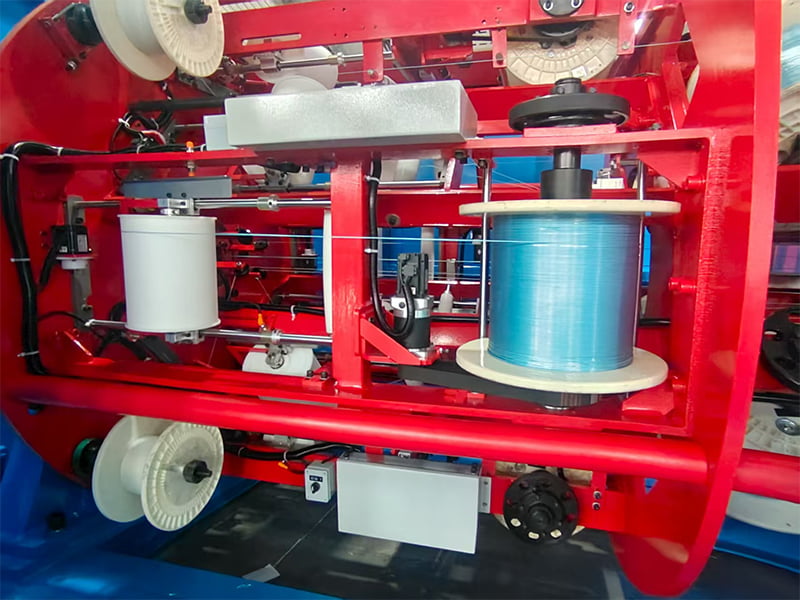

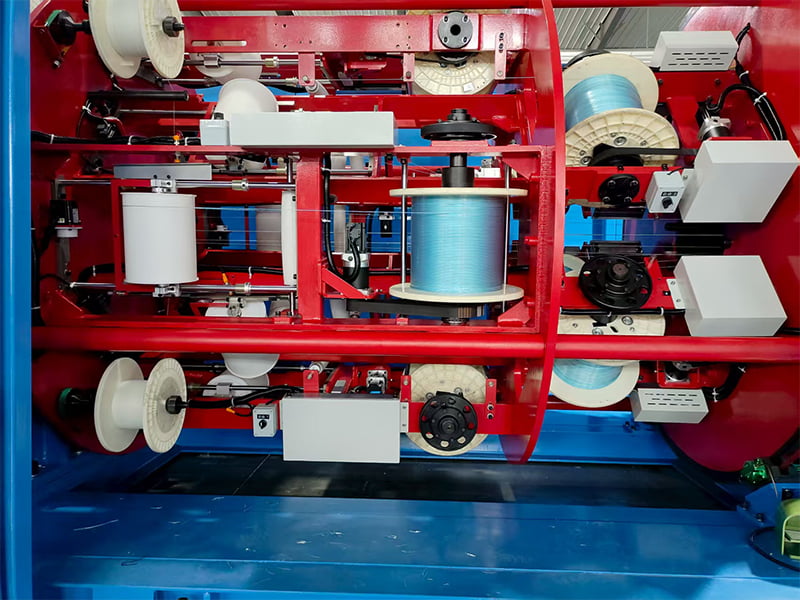

放线型式	放线盘置于放线柜架内，伺服电机主动放线
绞合方向	S/Z
填充线放线型式	可增加填充绳放线，位于4/6/8个线轴等分空隙处，如要增加，请在定制项说明
刹车制动	空压蝶式剎车，制动时间靠电磁阀及气压调整
装卸线轴	无轴式放线，人工装卸
锥形定位梭	线材从分线轮出后经锥形定位导轮座进入成形集线板，防止线材翻转
入模装置	锥形导线入模装置，实现集线模与绞笼同步旋转功能结构
成型目板	成型孔排列方式为1+4 或 1+6 或 1+8
主机动力	10HP/7.5KW 马达配变频器			15HP/11KW 马达配变频器
张力控制	力矩伺服恒张力，通过位移传感器反馈，自动调节放线速度
整机长度	标准为20M以内，特殊机型除
中心高度	1100mm
