二芯工业以太网数据线退扭对绞机

近年来，新能源汽车发展强劲，汽车内部的电子设备比例也在显著增长，这一趋势的发展使更多功能加入进来，如引擎控制、ABS系统、安全气囊、AI智能功能、多媒体电子等，以此提高汽车的安全性、舒适性、智能性、节能性、可靠性和便利性等，并降低排放。与此相对应的便是针对总线系统提出的日益增加的要求:确保在最多样化的控制单元之间实施可靠通信数据传输。特别是经由总线系统如控制器局域网(CAN)或FlexRay系统控制的安全性至关重要，必须满足最高的电磁兼容性规格要求。汽车数据连接线作为信号核心传输载体，要求越来越高:更快的数据速率、确定时延性能以及故障容错功能。汽车数据线采用双绞线绕包屏蔽结构，可实现快速数据速率传输(CAN 总线:1Mbit/s;FlexRay 总线:10 Mbit/s)，具有确定时延性和高度可靠性。由于汽车数据缆对绞主要是解决相对苛刻的芯线对绞时的对称性，以及电缆在进行差模传输时，由差模信号转换到共模信号稳定的量化值，也就是lcl值和lctl值，也包括低衰减，低回波差值的控制，故需要性能稳定优异的对绞机进行绞合制程生产。钲威自建厂20年以来，一直专注于对绞机研发与创新，经过不断的改良换代，钲威工业以太网数据线退扭对绞机目前已经成为众多新能源数据线材领域头部企业绕包制程的选择。以下配置为常规2头退扭放线的配置，用户可跟据工艺不同，增加放线头数量。跟据线径规格不同，收线﹑放线和引取机规格和类型亦可定制变更。

联系我们 +

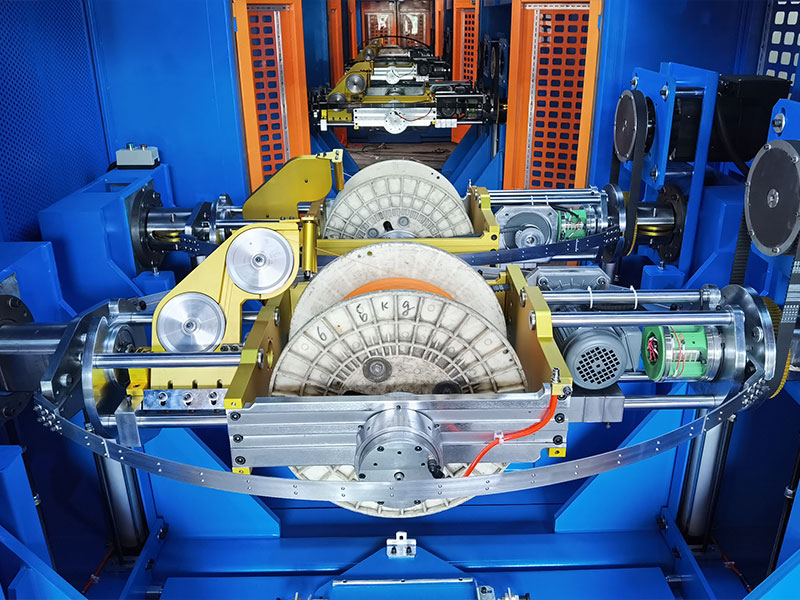

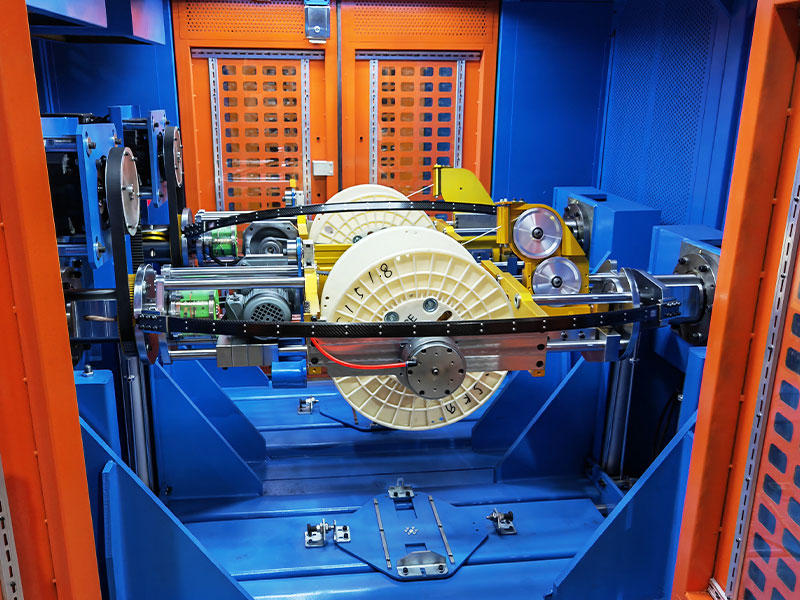

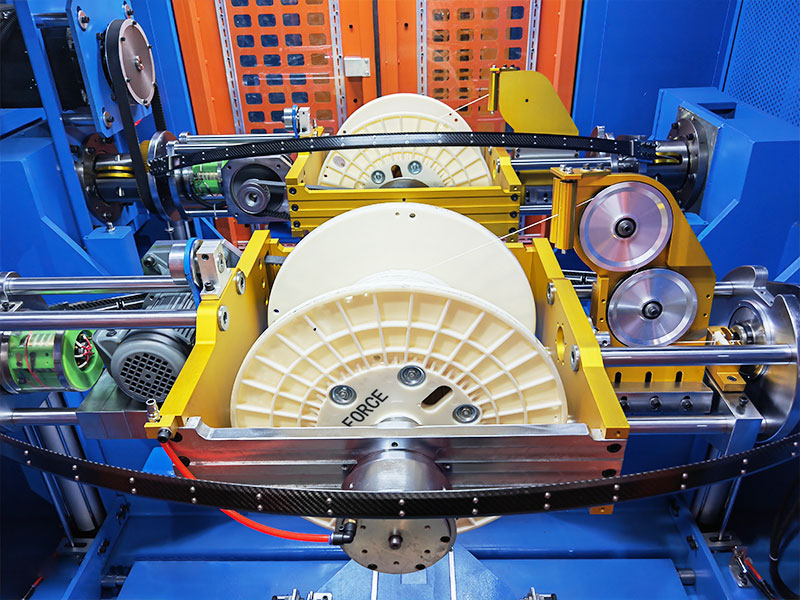

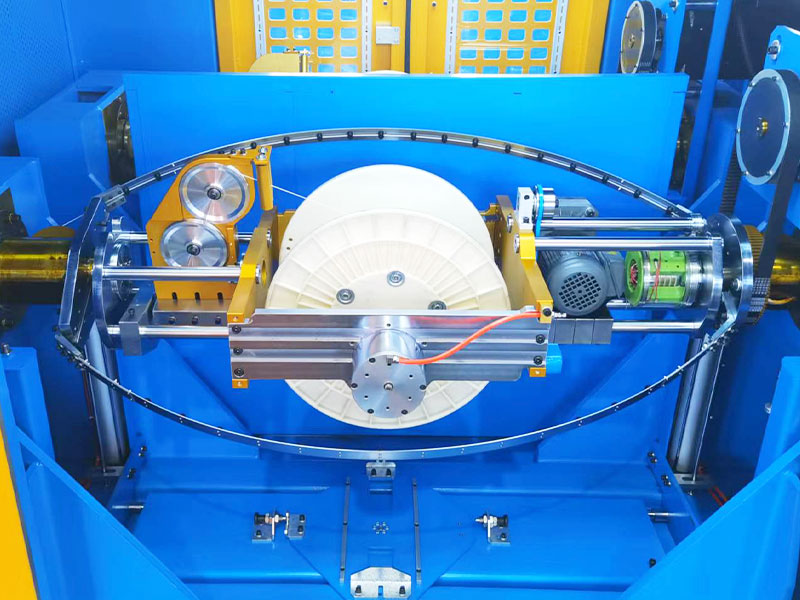

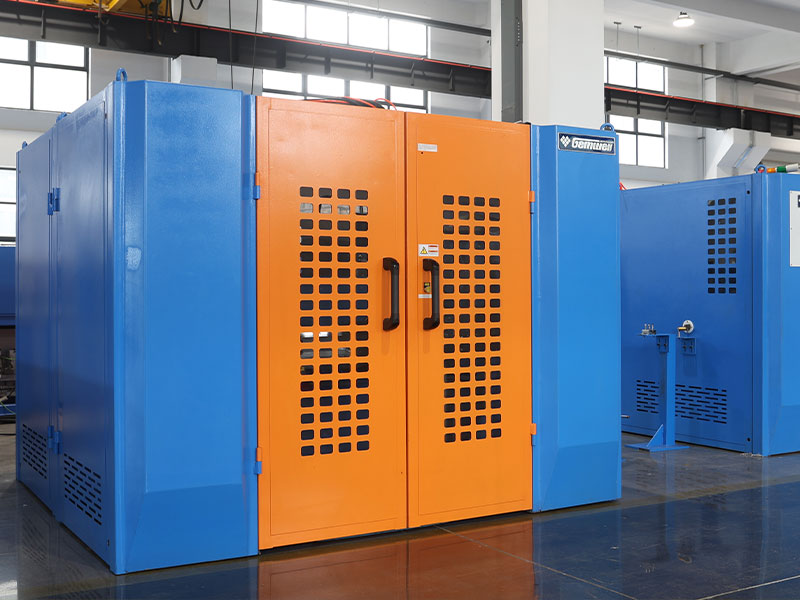

放线结构	前后卧式双盘船型摇篮无轴式放线,绞弓双节距退扭放线

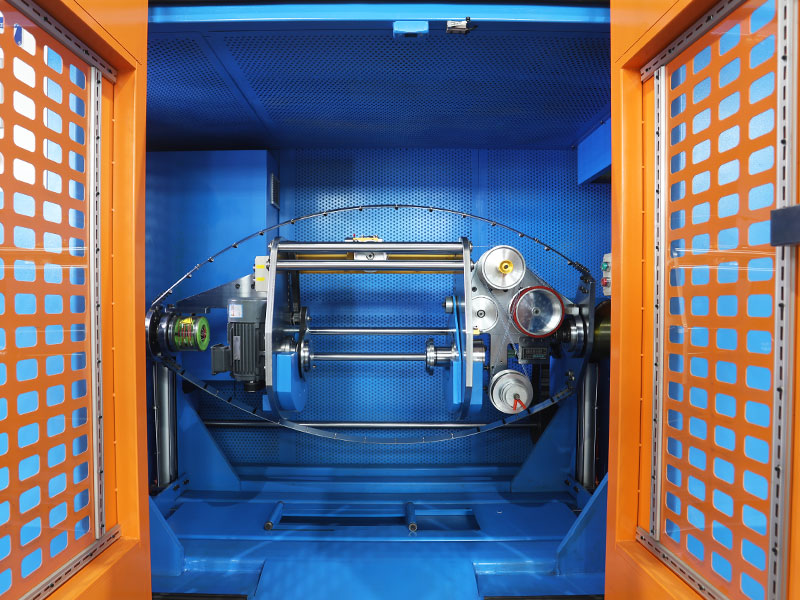

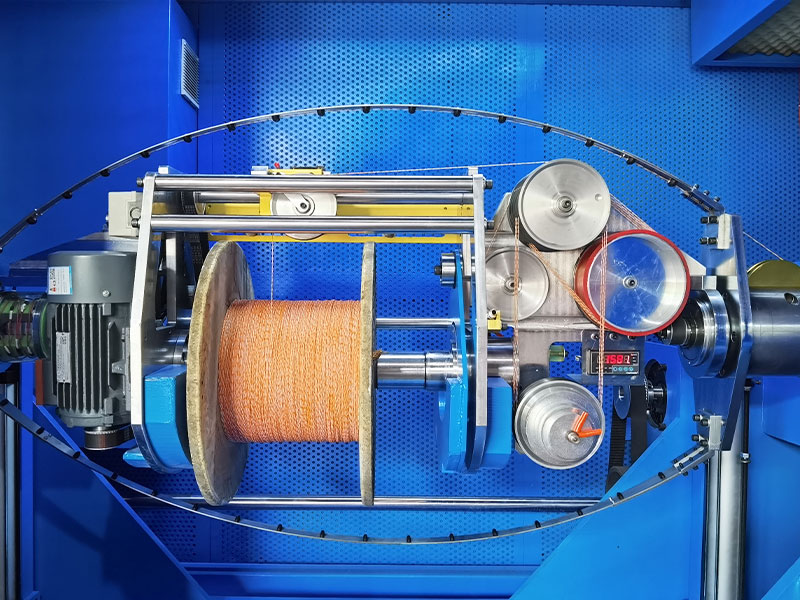

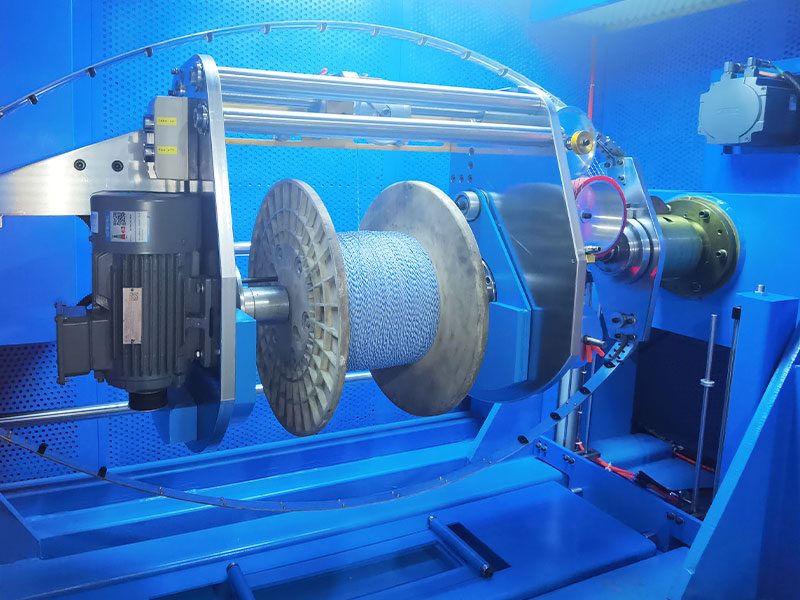

收线结构	卧式龙门摇篮无轴式收线,绞弓双节距对绞

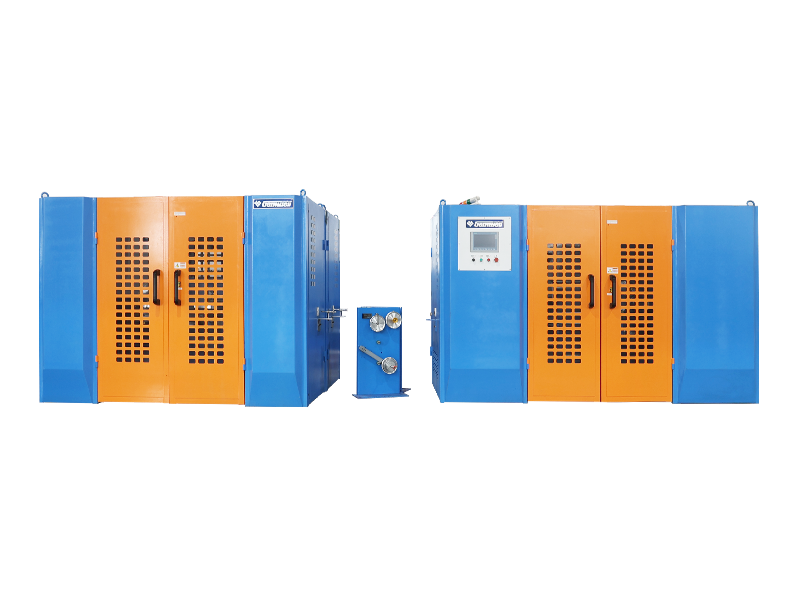

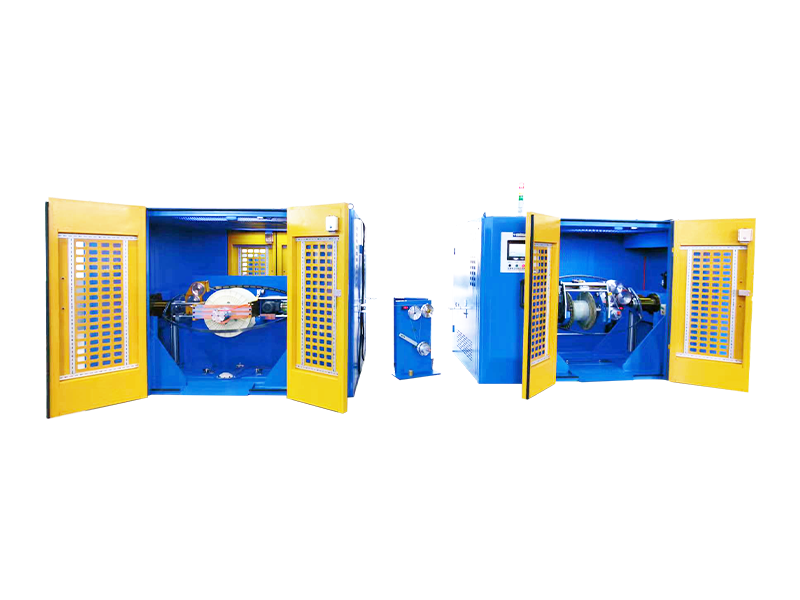

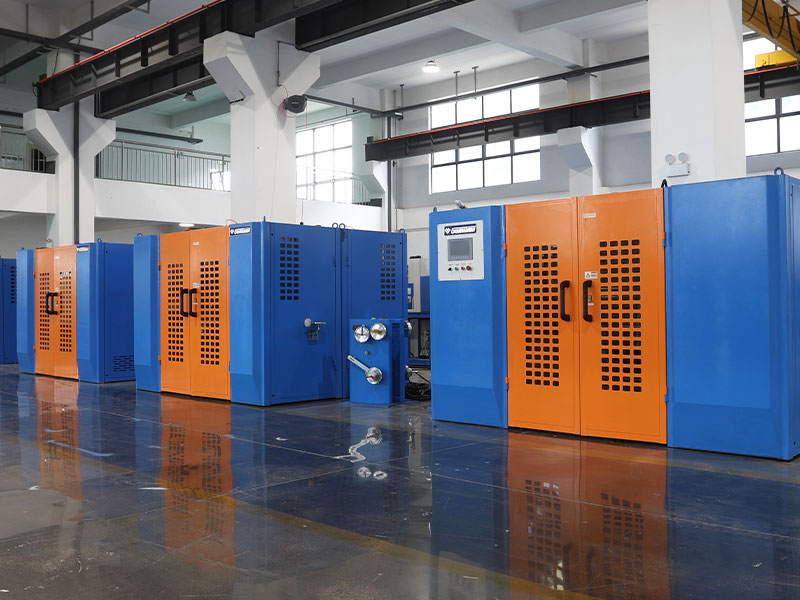

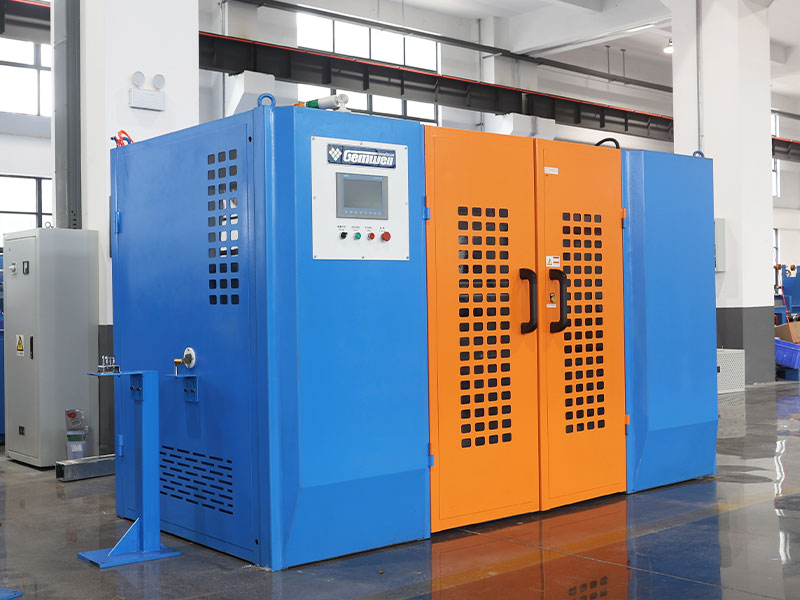

整机结构	退扭放线与对绞收线沿中心线直线布置,分体式结构,放线机背靠背放置,前后开门;收线机正前方开门,进行放盘和收盘操作
适合线种	主要适用于LIN﹑CAN﹑MOST﹑FLEX RAY﹑LVDS﹑Profinet等工业以太网数据传输线材﹑新能源车载数据线材,兼容LAN CABLE(CAT5﹑CAT5E﹑CAT6A﹑CAT7﹑CAT8)等线材
芯线规格	范围:Ø0.6-2.0mm,超出此范围可定制
绞合外径	范围:Ø1.2-4.0mm,超出此范围可定制

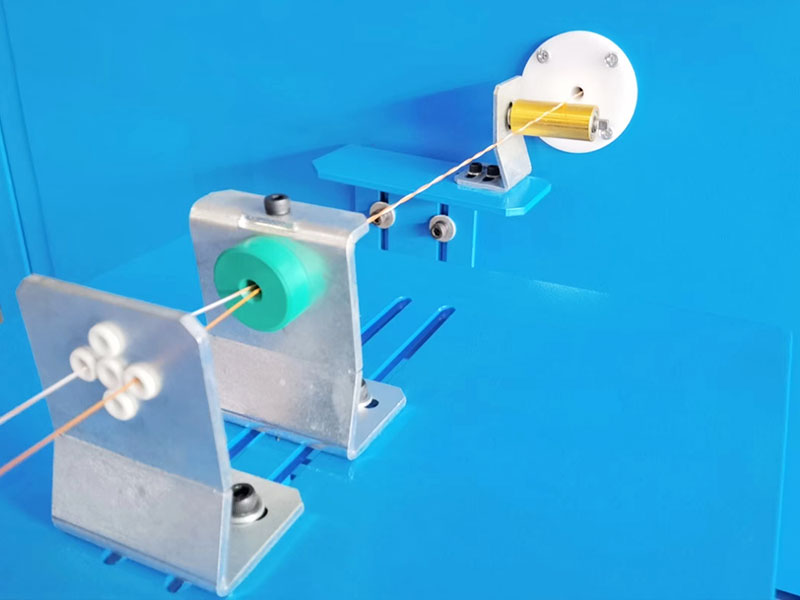

绞线模具	标准模具外径尺寸25
退扭方式	可以实现加扭或预退扭,加扭为放线机与对绞机的绞弓转向相反;预退扭为放线机与对绞机绞弓转向相同，在触摸屏上选定
加扭/预退扭率	0-120%，连续无级可调,在触摸屏上设定，PLC 自动控制，加扭/退扭转速自动跟踪
绞合方向	S/Z
放线转速	MAX2000RPM/4000TPM(空载)，根据线材等级要求不同设定实际开机转速
收线转速	500型MAX2000RPM/4000TPM(空载);630型MAX1750RPM/3500TPM(空载),根据线材等级要求不同设定实际开机转速
线速范围	线速计算公式:收线绞弓转速x2x节距/1000=m/min,最大限速100m/min
绞线节距	范围:5.0-50.0mm,精确到小数点后一位,连续无级可调,在触摸屏上选定
节距精度	定速生产时节距精度±0.3mm,启动/停机过程中节距精度±0.5mm
绞弓材质	标准为全磁眼式65Mn钢带,可以定制碳纤维轻质绞弓
放线绞弓动力	标准配置为2-5.5KW变频马达,也可定制为伺服马达
收线绞弓动力	标准配置为500型5.5KW/630型7.5KW变频马达,也可定制为伺服马达
绞弓制动	电磁刹车

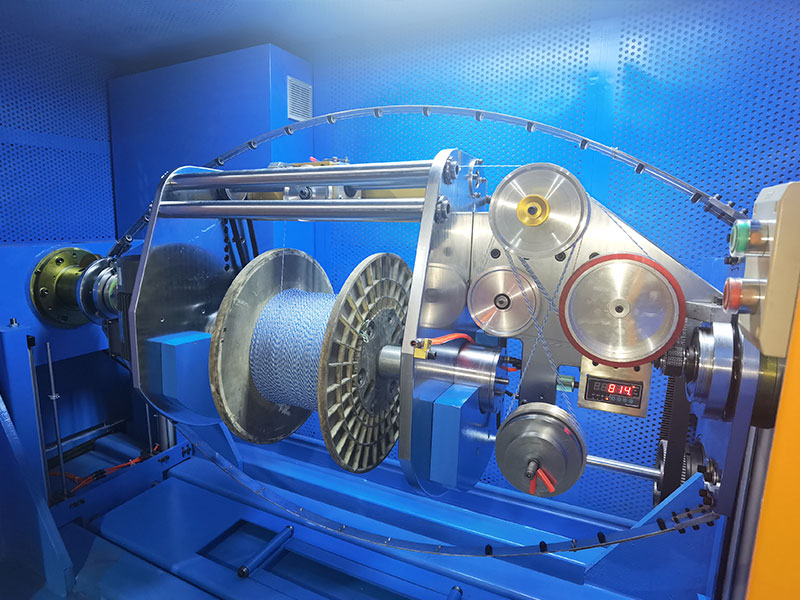

引取型式	双轮引取内置于龙门收线摇篮上
引取轮直径	Ø185，5沟槽包胶引取铝轮+5沟槽分片从动铝轮
引取动力	标准配置为1.5KW变频马达,也可定制为伺服马达
放线规格	Ø500,兼容Ø400,ABS工具盘
收线规格	Ø500型兼容Ø500;Ø630型兼容Ø500,ABS工具盘
线盘内孔	标准为Ø56mm,其他尺寸孔径可定制

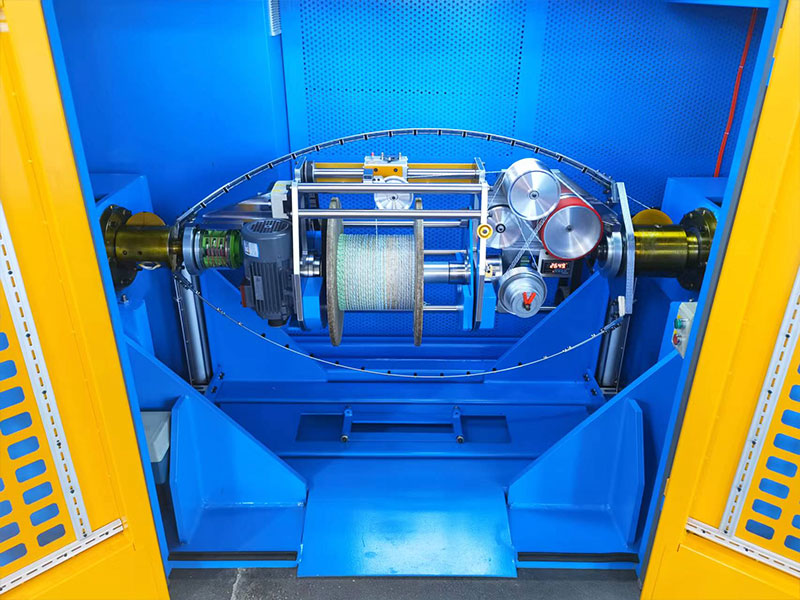

线轴升降	电动升降,滑板式装卸线盘
顶紧线盘方式	强力弹性气缸组件顶紧线盘,顶紧力>200KG,具备线盘自锁保护,气动松开线盘
装盘重量	MAX300KG
放线盘动力	标准配置为2-0.75KW齿轮减速马达,也可定制为伺服马达
收线盘动力	标准配置为0.75KW齿轮减速马达,也可定制为伺服马达
收线排位	标准为30光杆排线器,可定制为伺服运动控制器排位
排线动力	可定制0.2KW伺服运动控制器
放线无料检测	芯线即将用尽报警及自动停机/断线时报警及自动停机

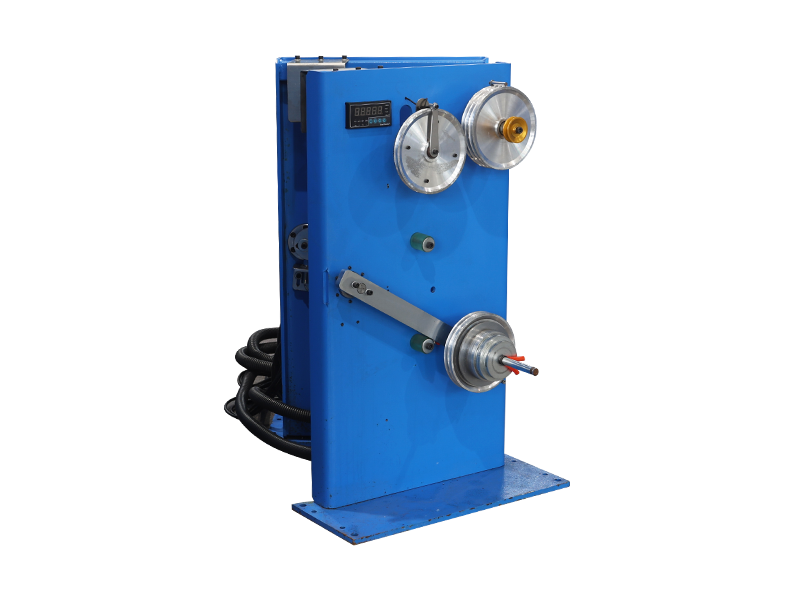

张力型式	标准为移动或增减配重块调节张力,PID控制放线或收线速度，也可定制为伺服马达调节张力
放线张力范围	3N-30N/0.3kg-3kg/300g-3000g
收线张力范围	5N-50N/0.5kg-5kg/500g-5000g
张力精度	±25g
张力显示	通信型数显压力传感器,张力超差报警及自动停机
配方管理	可定制配方管理系统,将张力﹑温度﹑外径﹑节距﹑S/Z﹑排距﹑气压等数据存入PLC,支持数据采集与导入,实现数字化生产
安全防护	可按CE/CSA/UL标准设计定制，温度/振动/噪音/压力自动检测及预报
火花检测	可定制增加火花检测仪
拖包屏蔽	可在放线与收线之间定制增加动力拖包机
预扭成形	可在放线与收线之间定制增加高速预扭机
地线填充	可在放线与收线之间定制增加填充动力放线架
电源标准	标准为3相380V/50Hz,可跟据国家及地区不同,进行电源定制
智能软件	可定制增加“ 生产速度自动匹配功能”软件，实现生产效率与产品质量的同时兼顾
芯线过油装置	可定制增加芯线过油装置,在绝缘芯线表面涂覆一层易挥发的润滑油，以减小线对绞合过程中的摩擦力
