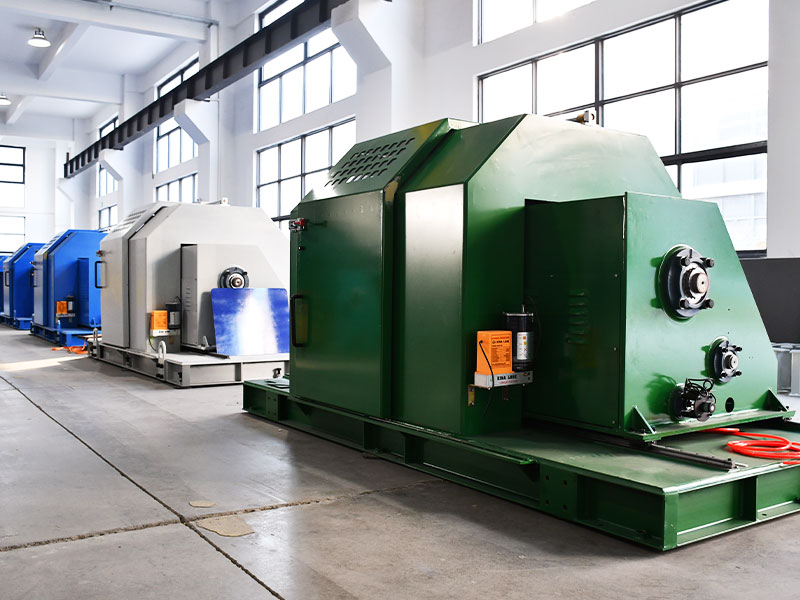

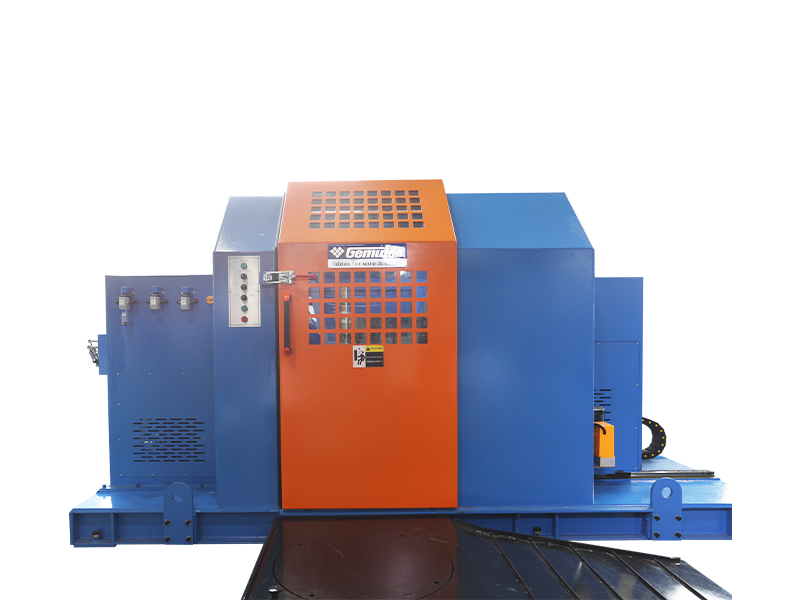

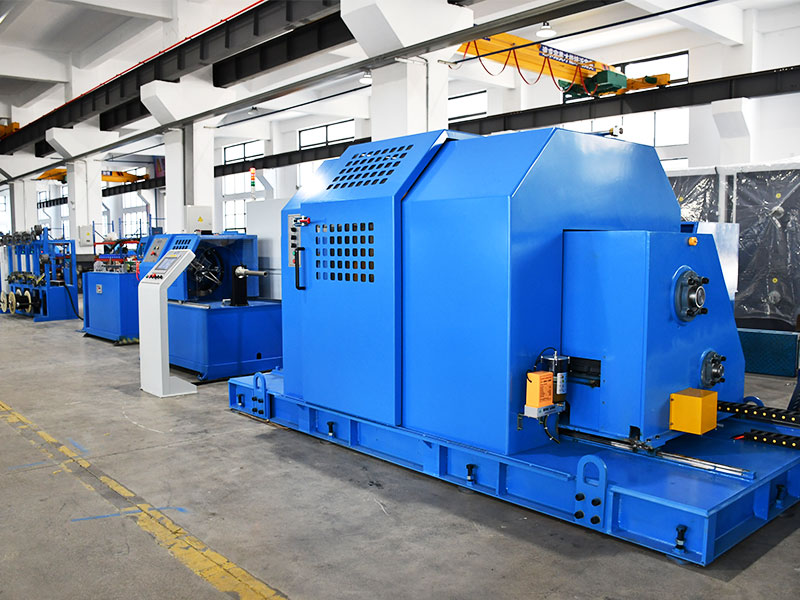

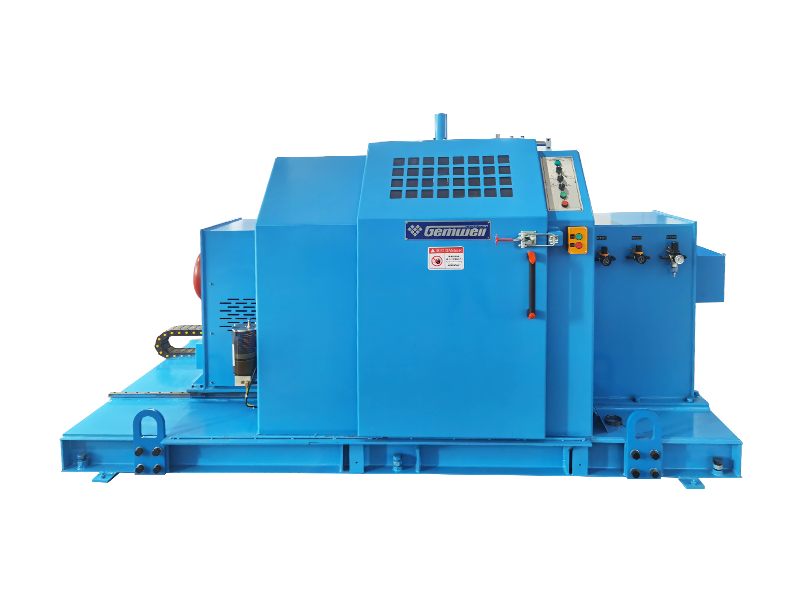

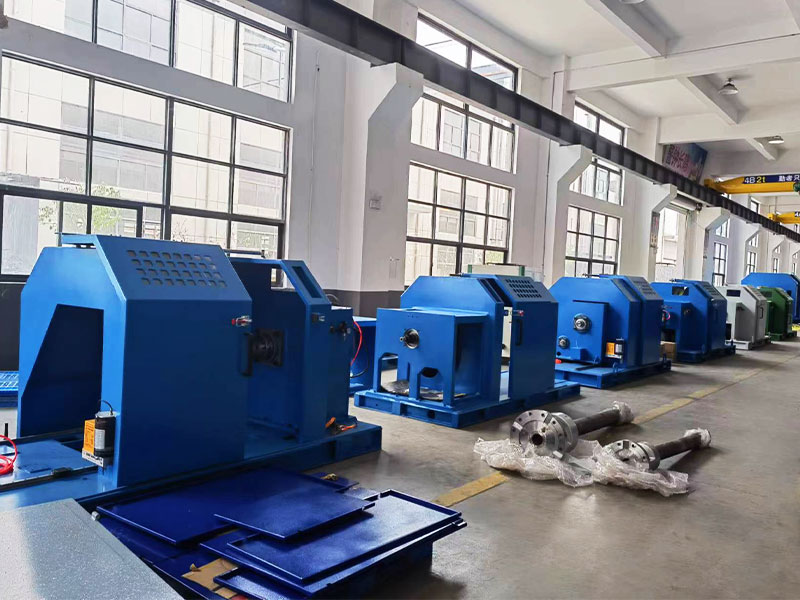

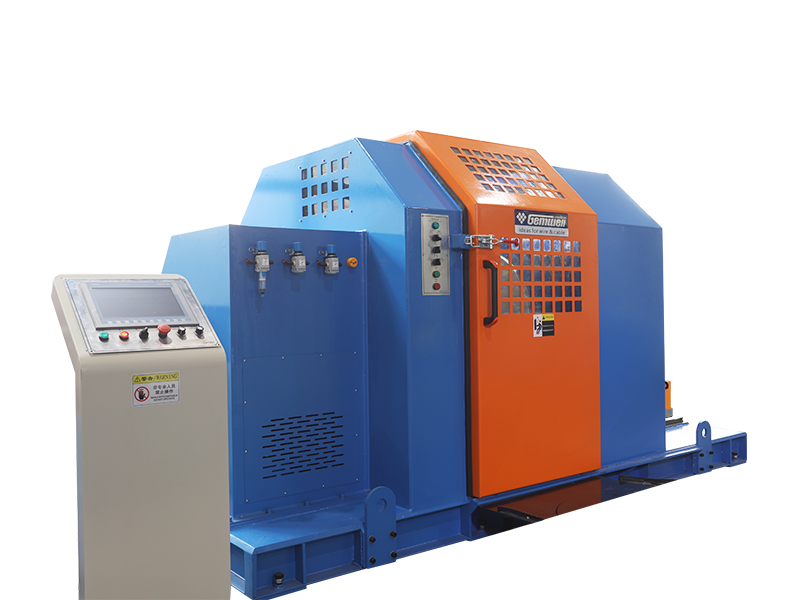

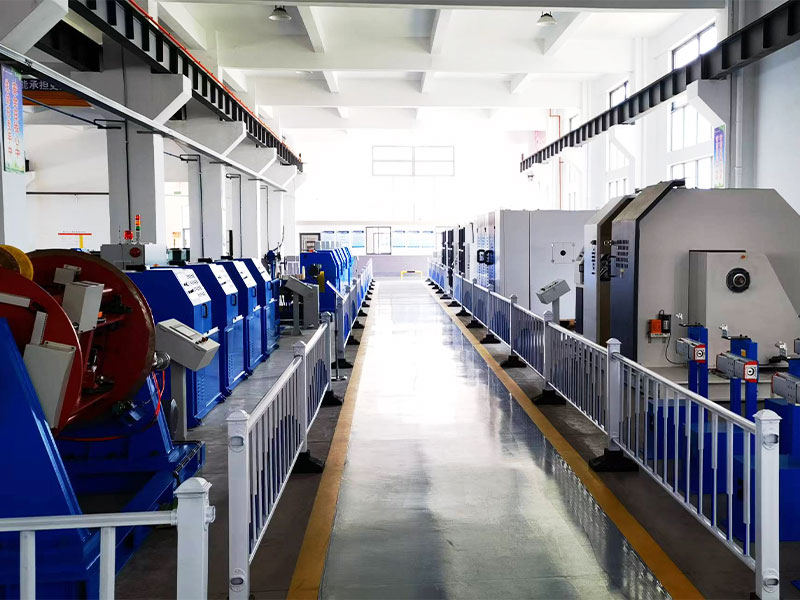

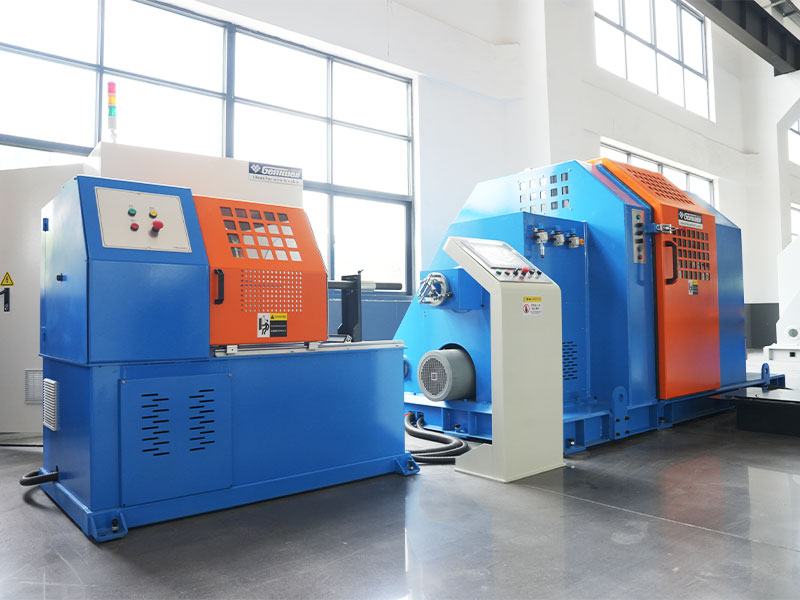

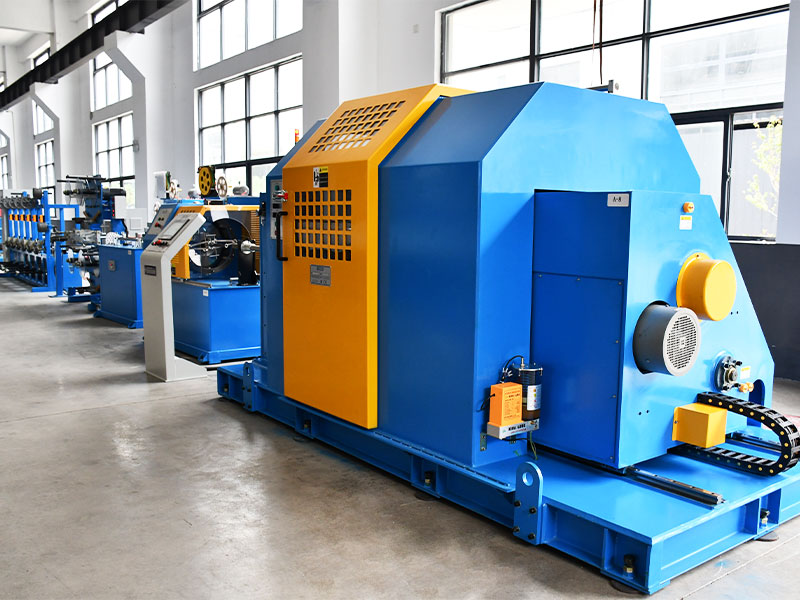

(无引取轮)差速收线型旋臂单绞机

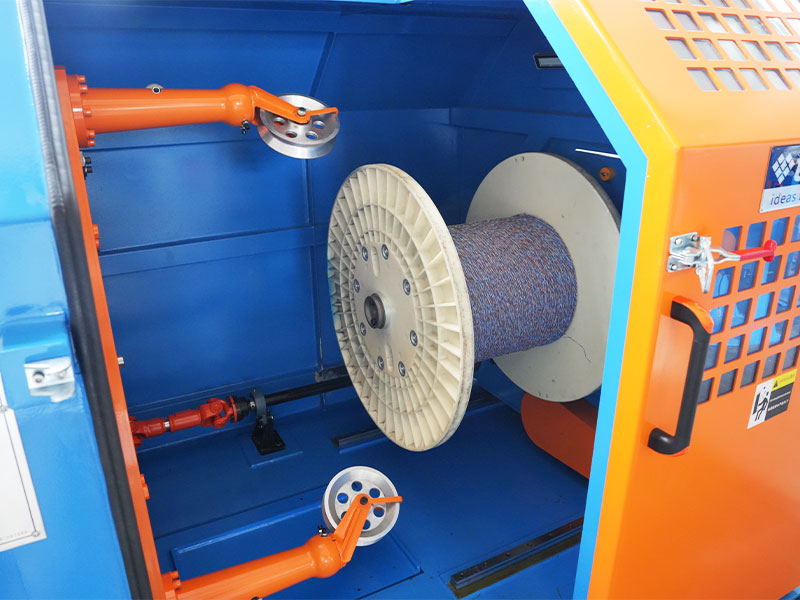

(无牵引轮)差速收线型悬臂单绞机的绞线悬臂与收卷盘之间通过传动地轴和差速器进行机械枢接传动。绞线悬臂马达以恒定转速同步驱动绞线悬臂和差速器转动，将第一恒定转速传送至差速器；收卷端的马达以变量转速将第二变量转速传送至差速器，差速器将第一恒定转速和第二变量转速合成为第三变量转速带动收卷盘的旋转收线。悬臂的恒定转速与收卷盘的变量转速之间形成转速差，跟据节距设定不同，转速差则不同。绞合成缆的线材因转速差被卷绕至线盘上，随着线材堆积在线盘上直径由空盘到满盘逐渐增大，控制系统自动调节收卷马达的第二变量转速，差速器自动合成为收卷盘的第三变量转速，以保持绞合成缆的线材以恒定线速度生产。本机可配置不同形式的放线架﹑绕包机﹑拖包机等辅助设备，实现各种外径在25mm以内的线材绞合成缆，生产效率高，故障低，性价比高。

联系我们 +

主要技术参数	630 型	800 型	1000 型	1250 型
适合线种	适用于高频线、数据线、电脑线、电源线等各种软质线材多股芯线成缆集合绞制
芯线规格	Ø0.8-3.0	Ø1.5-4.0	Ø2.0-6.0	Ø3.5-8.0
绞合外径	Ø3-8	Ø5-12	Ø7-18	Ø10-25
放线规格	400-500	400-630	400-630	630-800

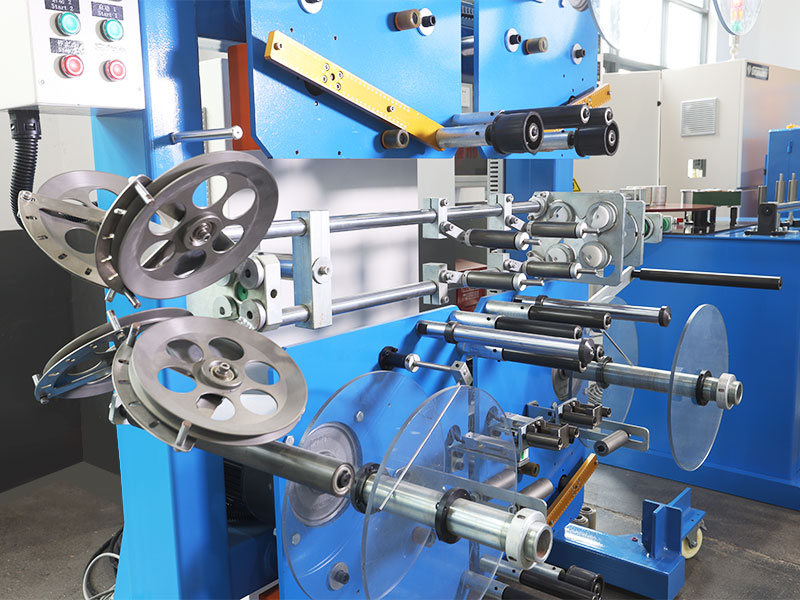

放线型式	可配置轴杆式﹑无轴式﹑退扭式等各种动力或被动放线架
收线规格	630x475	800x600	1000x750	1250x950
线盘内孔	Ø80	Ø80	Ø127	Ø127
整机结构	依单绞主机中心线为轴线,放线至收线轴线直线分布排列布置,分体式结构

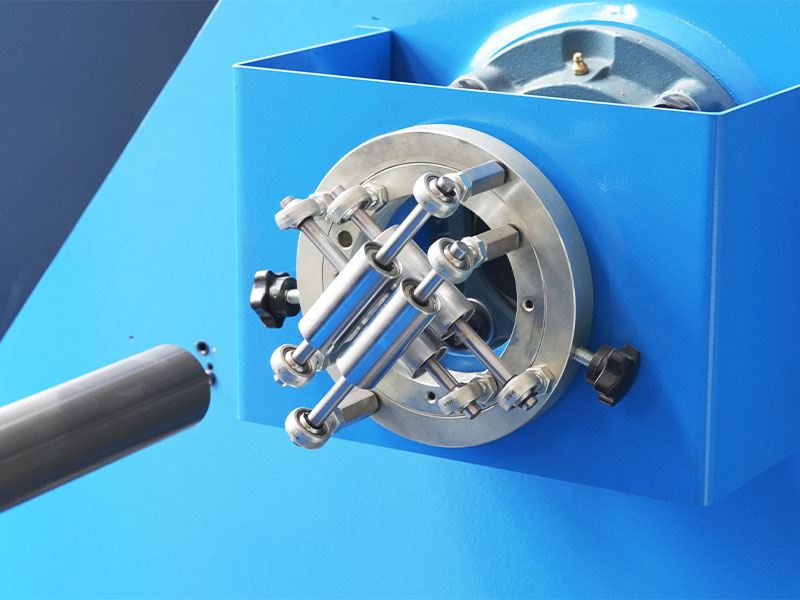

绞线模具	模具固定于集线板后的模具孔处,标准模具外径尺寸25
退扭方式	标准配置无退扭功能,可定制退扭放线架,实现退扭放线,柔性成缆
退扭率	标准配置无退扭率,产品内存在绞入内应力,可定制退扭放线架,退扭率0-100%
绞合方向	S/Z
单绞机转速	MAX900RPM	MAX750RPM	MAX600RPM	MAX400RPM
线速范围	20-100	20-100	20-100	20-100
绞线节距	20-120	30-180	40-250	50-350
节距精度	定速生产时节距精度±2.5mm,启动/停机过程中节距精度±4mm
旋臂材质	轻质低风阻矩型钢管结构
旋臂动力	7.5KW	11KW	22KW	30KW
主机制动	气动碟式刹车		油压碟式刹车
引取型式	内外部无旋转引取轮,通过收线盘动态收卷时累积后的直径引取线材,编码器检测整机线速度,对收线电机进行PID速度反馈控制
引取轮直径	无
引取动力	无
主机线轴升降	液压托盘电动升降
顶紧线盘方式	顶锥螺母顶紧收线盘
装盘重量	MAX400KG	MAX600KG	MAX1000KG	MAX1500KG
收线盘动力	2.2KW+差速器	3.7KW ＋差速器	5.5KW ＋差速器	7.5KW ＋差速器
收线排位	0.75KW		2.2KW
放线无料检测	芯线即将用尽报警及自动停机/断线时报警及自动停机

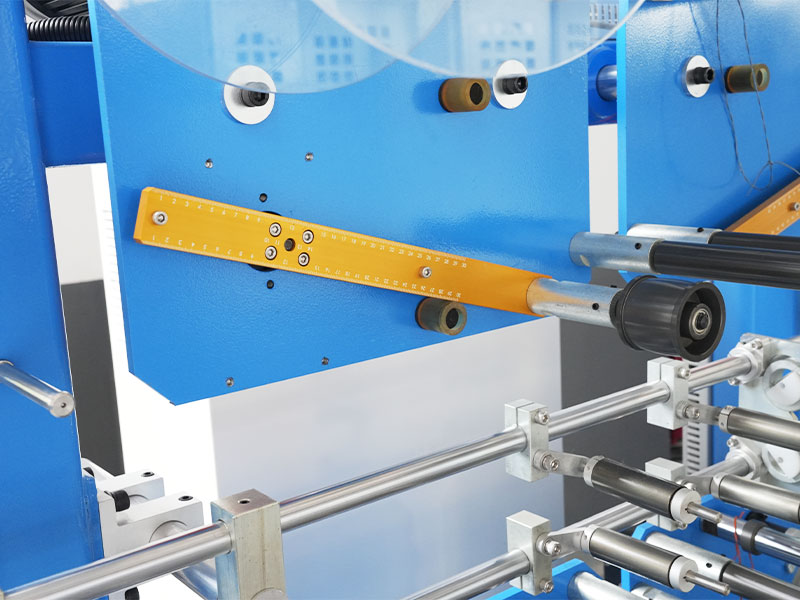

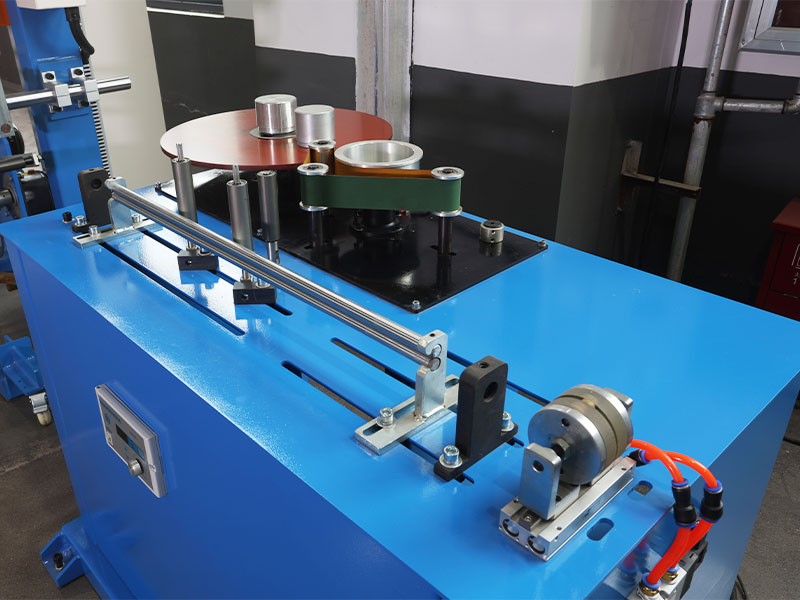

放线张力型式	标准为移动或增减配重块调节张力,也可定制为伺服马达调节张力
收线张力型式	收线部分无张力设定机构,通过设定各个放线盘的张力实现总成缆后的收线张力

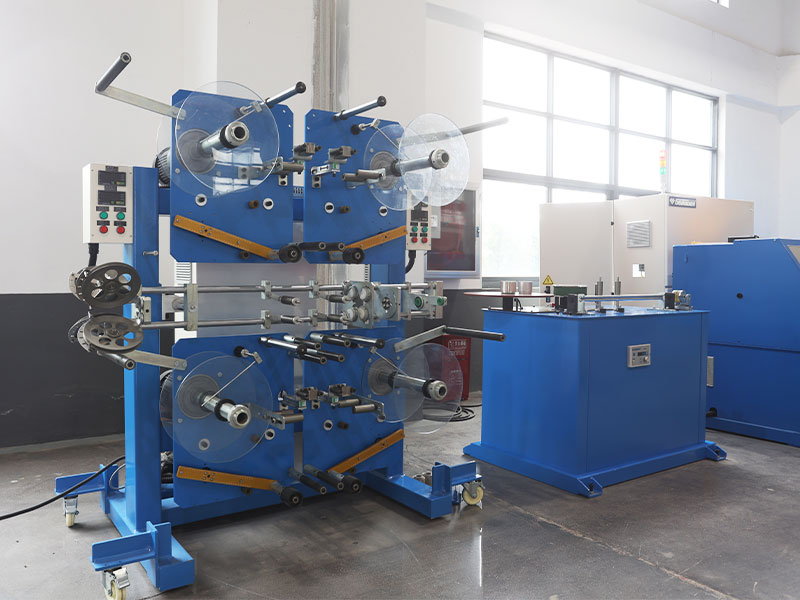

包带材料	铝箔带AL﹑麦拉带MYLAR﹑棉纸带﹑无纺布等
带盘直径	Ø350		Ø450
带材宽度	5-30mm		8-40mm
带盘内孔	50.8/76通用
绕包动力	2.2KW		3.7KW
绕包转速	MAX1800RPM		MAX1500RPM
绕包张力元件	标准为磁粉离合器,可定制磁滞离合器
绕包储带长度	400mm，换带材不剪断母线
带材检测	带材即将用尽及断带时自动停机
绕包重叠率	0-50%，程序设定
拖包张力元件	标准为磁粉离合器,可定制磁滞离合器
拖包模具	切缝式包纸管,可定制其他型式
张力显示	标准无张力显示,可定制通信型数显压力传感器,张力超差报警及自动停机
配方管理	可定制配方管理系统,将张力﹑温度﹑外径﹑节距﹑S/Z﹑排距﹑气压等数据存入PLC,支持数据采集与导入,实现数字化生产
安全防护	可按CE/CSA/UL标准设计定制，温度/振动/噪音/压力自动检测及预报
火花检测	可定制增加火花检测仪
电源标准	标准为3相380V/50Hz,可跟据国家及地区不同,进行电源定制
