PE/PP/PU 化学发泡芯线绝缘挤出机

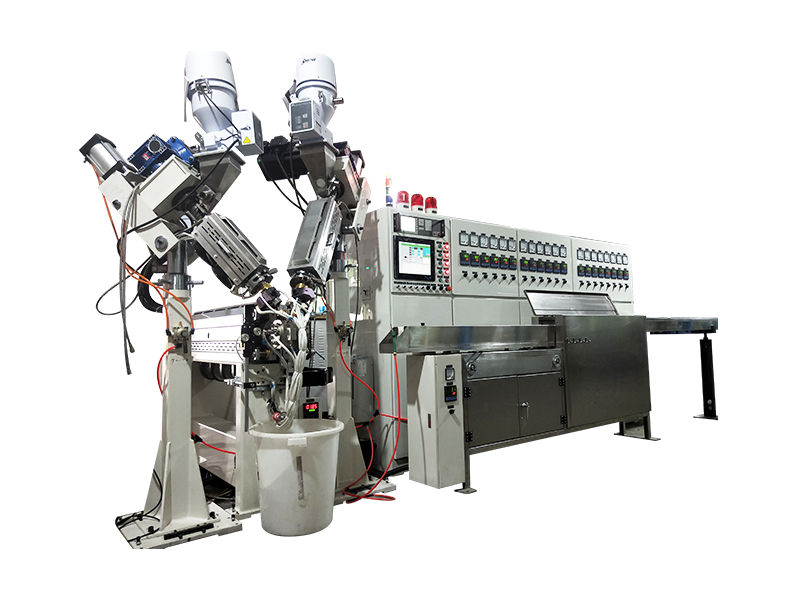

FOAM-PE/FOAM-PP/FOAM-PU芯线绝缘挤出机为非标定制设备,主机型号一般为35-60mm,适用于信号线化学发泡芯线绝缘挤出。发泡挤出工艺可以降低绝缘层的介电常数,电子传输趋肤效应好,减少信号衰减,增长信号传输距离。在发泡挤出过程中,挤出机料筒各区内部压强和温度的大小决定胶料的发泡度大小,两者成正比关系,故挤出压强和温度控制是本机的重点,要确保材料流经的所有部位,压强保持一致、温度控制在±1℃以内,以保持胶料稳定的压力和发泡度。由于发泡绝缘层强度较差,为增强芯线强度,一般在发泡层外圆再包覆一层实心皮,故化学发泡挤出多为双层挤出。优良的化学发泡芯线绝缘挤出机具备以下特性:螺杆料筒光滑不粘胶、螺杆混炼好发泡均匀、温控准确、机头流道流动性好无阻滞、机头同心度高、线径稳定公差小、电容稳定、放线和收线张力稳定等。我司可根据用户需求,支持个性化定制,在硬件方面可提供各种各样的机型及核心配件品牌供用户选择;电气控制软件方面也可提供经济实用型或当下电气控制方式。因总体配置不同,本机价格也有很大的差异。故决定本机价格的主要因素是用户的产品配置等级定位。另外,因本品为非标定制化单件小批量产品,故设计、制造、安装、调试周期较长,用户要预留足够的采购周期,方能实现交付。

联系我们 +

主要技术参数	35+25型	40+30型	45+35型	50+35型	60+40型
适合线种	适用于高频线、数据线、信号线、电子线等线材的铜线导体化学发泡绝缘挤出
美规导体范围	AWG36-30	AWG34-28	AWG32-26	AWG30-22	AWG28-18
导体直径范围	Ø0.13-0.25mm	Ø0.16-0.32	Ø0.20-0.40mm	Ø0.25-0.65mm	Ø0.32-1.02mm
导体平方范围	0.01-0.05m㎡	0.02-0.08m㎡	0.03-0.13m㎡	0.05-0.32m㎡	0.08-0.81m㎡
挤出外径	Ø0.5-0.8mm	Ø0.6-1.0mm	Ø0.8-1.2mm	Ø1.0-1.6mm	Ø1.3-2.5mm
线速范围	20-200m/min	30-300m/min	40-400m/min	50-500m/min	60-600m/min
整机结构	依挤出主机机头中心线为轴线,从放线至收线依次直线分布排列布置，标准机型中心高1m,总长24-28m
放线型式	标准无轴式动力放线架，电动升降，气动顶紧，也可定制其他型式如甩筒放线、轴杆式等动力放线架
放线盘规格	Ø200/300	Ø300/Ø400/Ø500			Ø400/Ø500/Ø630
放线动力	3.7KW	5.5KW			7.5KW
放线张力型式	移动或增减配重块调节张力,也可定制为伺服马达调节张力
整直架	5轮式导体整直架，导体整直轮外径Ø60，单沟槽，设置工具箱
预热器型式	热风循环封闭式烤箱预热器，可定制感应式铜线预热器、或直通式预热器
预热器功率	8KVA
挤出机转速	MAX90RPM
挤出机出胶量	30kg/h	40kg/h	50kg/h	60kg/h	90kg/h
挤出主机功率	7.5KW	11KW		15KW	22KW
螺杆参数	长径比28:1，压缩比:3.0，螺杆材料中国产38CrMoAlA,可定制
加热型式	机身为铸铝加热圈，机颈为铜皮加热圈，机头夹/机头/眼模为石英加热管
温控段数	机身4+机夹1+机颈1+机头1+眼模1
机身加热功率	6KW	8KW	9KW	10KW	14KW
料筒冷却	4段离心式风机
吸料干燥机	12KG	25KG			50KG
注条机	立式注条机，机身3段温控，机颈1段温控，也可定制卧式注条机
注条机出胶量	6kg/h	10kg/h	15kg/h	15kg/h	25kg/h
注条机功率	2.2KW	3.7KW			5.5KW
蜂巢板	316不锈钢免电镀材质，内部导流型结构，导流孔通过倒角互相连通，无死角，蜂巢板与法兰盘采用锥面封料，不漏胶
机头型式	U7型自定心免对眼双层机头，外流道均压机芯，可定制单层/单注条/双注条等不同结构，也可定制（免对+微调）机头型式
机头品牌	中国产机头，可定制其他品牌，如：EUROTEK/UNITEK/EUROCAB/MICRODIA
机头夹	左右两片哈夫式机头夹，上下两支双向丝杆左右同步夹紧，配置单向扳手，可定制其他型式机头夹
压力检测	标准无压力检测功能，可在机头法兰盘上定制增加压力传感器或防爆安全阀
BY-PASS排料阀	标准配置BY-PASS排料阀
机头水平度	采用机头法兰双定位销结构，机头水平度长期开合不偏移

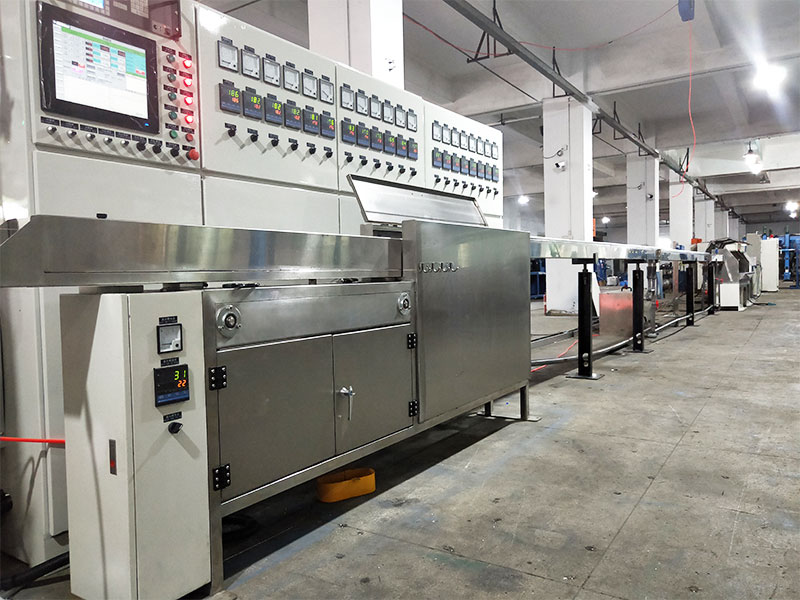

活动水槽	恒温型活动水槽，自循环温水箱，9KW加热管2支，整体SUS304材料，小水槽标准长度1250mm，可定制
冷却水槽	10米单层U型水槽，循环水冷却,无冰水机,整体SUS304材料，可定制双层U型水槽或W型水槽
高压吹气嘴	翻开式吹气嘴,材质POM,双段吹气结构，设置于活动水槽、冷却水槽、引取机处，可定制其他类型的吹气嘴型式
引取型式	轻量型钛合金耐磨不锈钢双轮引取机
引取轮直径	Ø375高强度钛合金双轮式
引取动力	3.7KW伺服马达 3.7KW servo motor.
蓄线张力架	倾斜式蓄线张力架，总长12米，钢板式轨道，轻量型跑车，蓄线轮10沟+9沟，总蓄线180米，伺服马达张力,可定制其他型式
蓄线轮直径	Ø120，可定制	Ø150，可定制轮径规格			Ø180，可定制
计米器	导轮式计米器，计米轮周长400mm，编码器检测，计米矫正系数可微调，可定制其他计米器型式
收线型式	双头轴杆式收线机，可定制自动换轴型或其他无轴式收线机
收线盘规格	Ø200/300/Ø400	Ø300/Ø400/Ø500			Ø400/Ø500/Ø630
收线动力	2.2KW	3.7KW
收线排位	0.4KW伺服马达排位

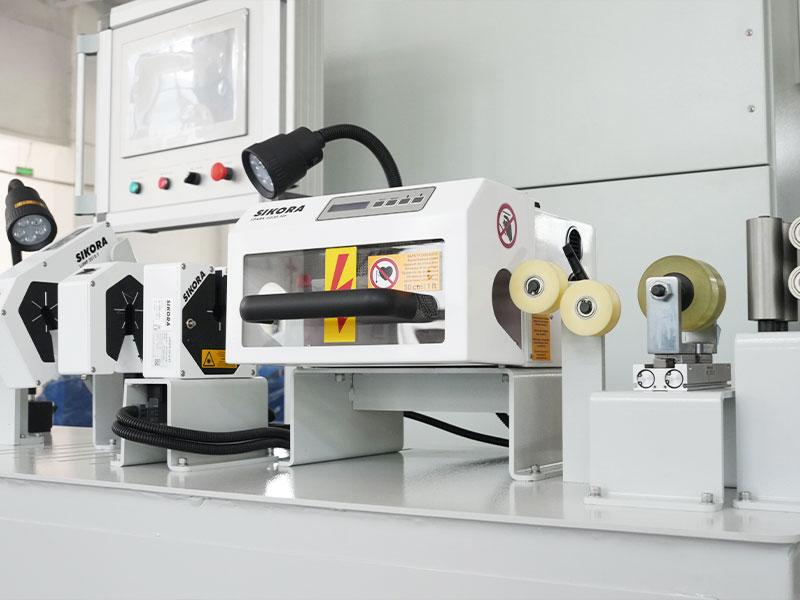

水中静电容仪	BETA水中静电容仪，可定制其他品牌，如BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA等
镭射测径仪	中国产测径仪，单轴型，测量精度0.001，可定制其他品牌，如SIKORA/ZUMBACH/PROTON/TAKIKAWA等
高频火花机	中国产高频火花机，串珠式，电压0—15KV，可定制其他品牌，如CLINTON/SIKORA/PROTON
控制电箱	环保阻燃烤漆仿威图组合电柜﹑WEINVIEW 10”HMI﹑SIEMENS PLC﹑SCHEIDER开关﹑RKC温控表，马达﹑变频器品牌可定制
总功率	54KW	65KW	70KW	75KW	90KW

引取落线装置	芯线绝缘挤出时引取机无落线装置，可定制增加
印字机	可定制增加油墨印字机或其他印字型式
抽真空装置	可在机头进线处定制增加抽真空装置
吹吸干机	高速挤出时可定制增加高效吹吸干机
凹凸检测仪	可在中国产品牌的测径仪上定制增加凹凸功能或定制其他品牌，如SIKORA/ZUMBACH/PROTON/TAKIKAWA等
偏心仪	可定制增加偏心仪，如BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA等
冰水机	可定制增加冰水机或水槽采用夹层隔温结构
悬挂式电子看板	可定制LED双面电子看板或其他型式
智能配方管理系统	可定制增加智能配方管理系统，将放线张力﹑蓄线张力﹑预热温度﹑主机温控﹑挤出外径﹑收线排距﹑气压值等数据存入PLC,采用Profinet总线通信模式，支持MES数据采集与导入,一键调出生产工艺，一键启动，实现数字化智能生产
周边辅助设备	支持定制增加其他周边辅助设备或整机特殊定制
电气管线	2.5米架空线槽布线，气管、信号线、电源线隔离布置，电控箱顶部入线，可定制其他方式
安全规则标准	按中国CCC安全标准制造，可按CE/CSA/UL安全标准定制
电源标准	3相380V/50Hz,可定制不同国家及地区电压及频率
