(外置引取+动力收线)轻型连体式悬臂单绞机(外置牵引+动力收线)轻型连体式悬臂单绞机的绞线悬臂与外置牵引之间连接为一体，同步旋转；收卷盘配置独立马达驱动，与绞线悬臂同心式旋转。绞线悬臂马达以恒定转速驱动绞线悬臂及外置牵引的旋转体同步旋转；收卷马达驱动收卷盘以变量转速旋转。外置牵引由牵引轮和多槽张力滑轮组成，马达驱动牵引轮旋转，带动线材匀速前进，保持绞合成缆的线材以恒定线速度生产。多槽张力滑轮直线前后位移时输出电压信号控制收卷盘进行变量调速。悬臂的恒定转速与收卷盘的变量转速之间形成转速差，跟据节距设定不同，转速差比例则不同。绞合成缆的线材因转速差被收卷马达动力卷绕至线盘上，随着线材堆积在线盘上直径由空盘到满盘逐渐增大，控制系统自动调节收卷马达的变量转速，以保持绞合成缆的线材以恒定收线张力卷绕在线盘上。本机可配置不同形式的放线架﹑绕包机﹑拖包机等辅助设备，实现各种外径在10mm以内的线材绞合成缆，生产效率高，故障低，生产的线材产品各项性能指标优良，适用于性能指标要求较高的高端线材绞合成缆。

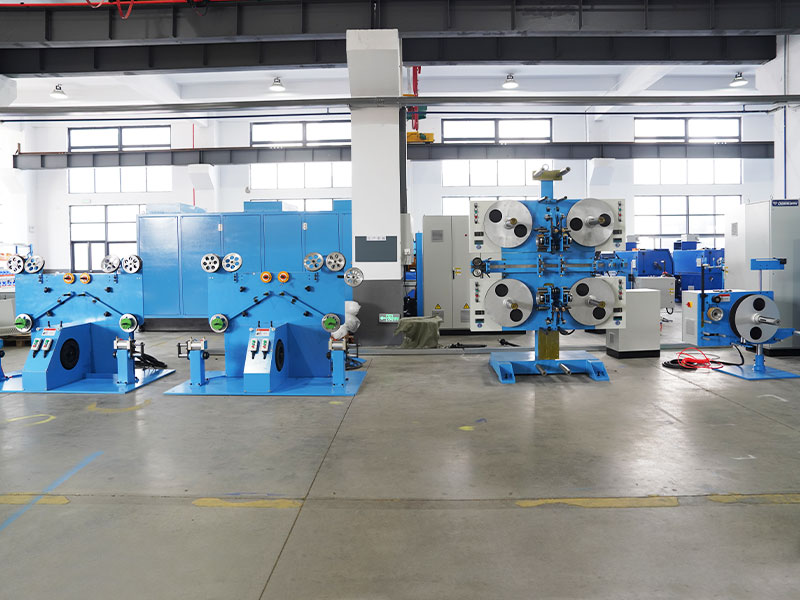

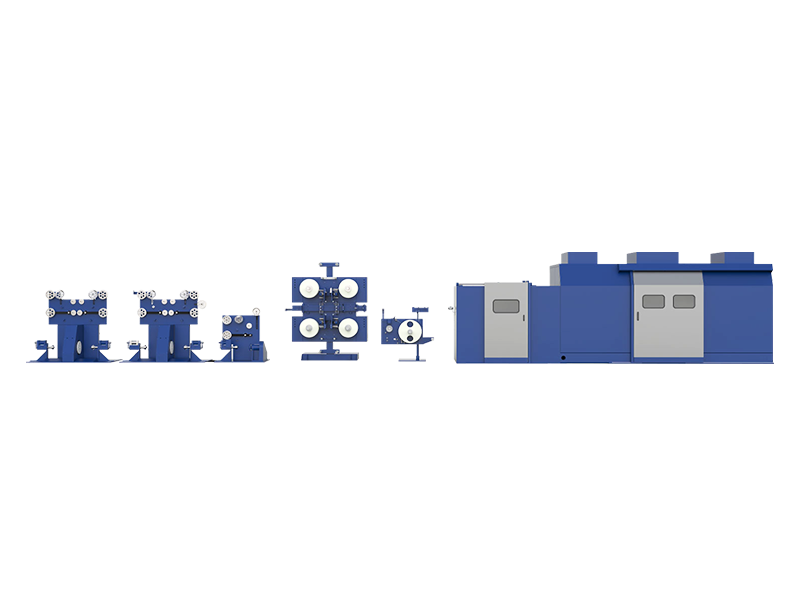

产品详情设备组成

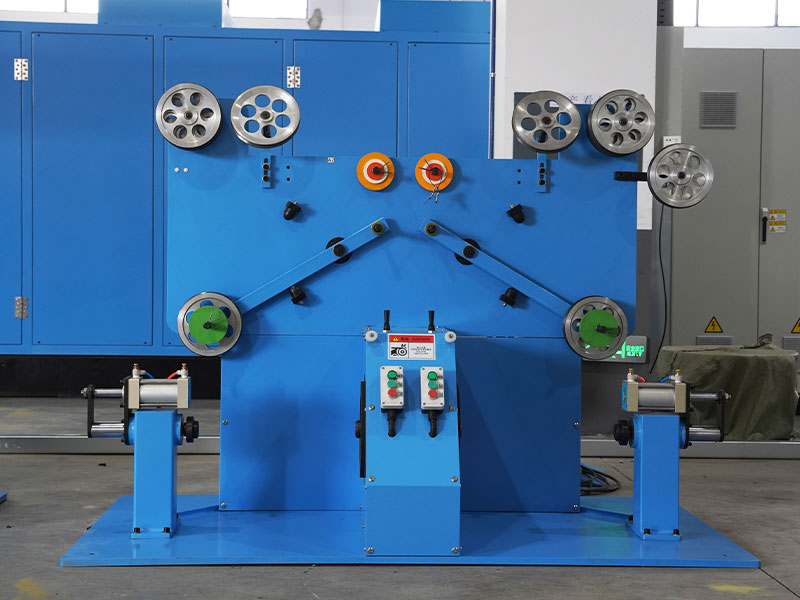

● 放线架
● 集线板
● 恒张力拖包机--选配项
● 4头纵包机--选配项
● 中心绕包机--选配项
● 双轮单沟槽旋转引取机

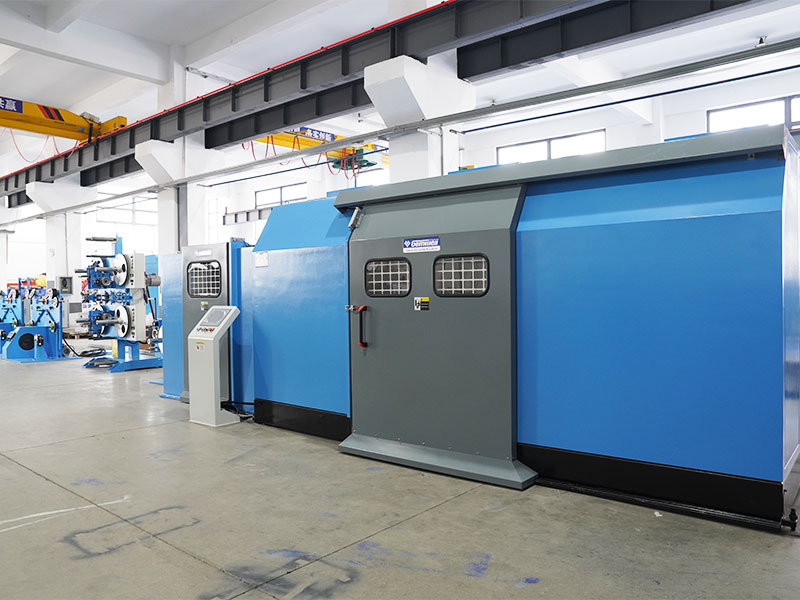

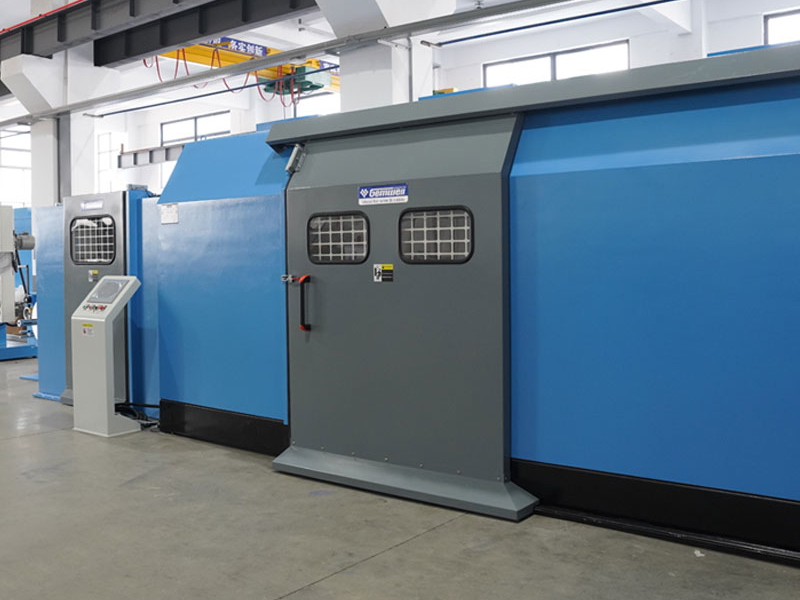

● (外置引取+动力收线)轻型连体式旋臂单绞机
● 控制系统
● 可定制增加周边辅助设备
技术参数
| 主要技术参数 | 800 型 | 1000 型 |
| 适合线种 | 主要适用于UTP、FTP等多股对绞线芯成缆绞合，也适用于小规格高频线、拖链线、控制线等成缆绞合 | |
| 芯线规格 | Ø1.5-3.0 | |
| 绞合外径 | Ø4-9 | |
| 放线规格 | 400-500 | 400-630 |
| 放线型式 | 可配置轴杆式﹑无轴式﹑退扭式等各种动力或被动放线架 | |
| 收线规格 | 800x600 | 1000x750 |
| 线盘内孔 | Ø80 | Ø127 |
| 整机结构 | 依单绞主机中心线为轴线,放线至收线轴线直线分布排列布置,分体式结构 | |
| 绞线模具 | 模具固定于集线板后的模具孔处,标准模具外径尺寸25 | |
| 退扭方式 | 标准配置无退扭功能,可定制退扭放线架,实现退扭放线,柔性成缆 | |
| 退扭率 | 标准配置无退扭率,产品内存在绞入内应力,可定制退扭放线架,退扭率0-120% | |
| 绞合方向 | S/Z | |
| 单绞机转速 | MAX800RPM | MAX700RPM |
| 线速范围 | 30-150 | |
| 绞线节距 | 50-300 | |
| 节距精度 | 定速生产时节距精度±1.5mm,启动/停机过程中节距精度±3mm | |
| 旋臂材质 | 轻质铝合金低风阻圆筒型旋臂结构 | |
| 旋臂动力 | 30KW | 45KW |
| 主机制动 | 油压碟式刹车 | |
| 引取型式 | 单沟槽双轮引取机，旋转体与主机进线主轴通过轮胎挠性联轴器直联，引取轮为定轮，外部马达动力通过机械结构驱动引取轮旋转；从动轮为动轮，可直线往复位移，外部伺服马达通过机械传动将恒定张力传递给从动轮 | |
| 引取轮直径 | Ø320 | |
| 引取轮动力 | 7.5KW | |
| 从动轮张力 | 3.7KW伺服马达 | |

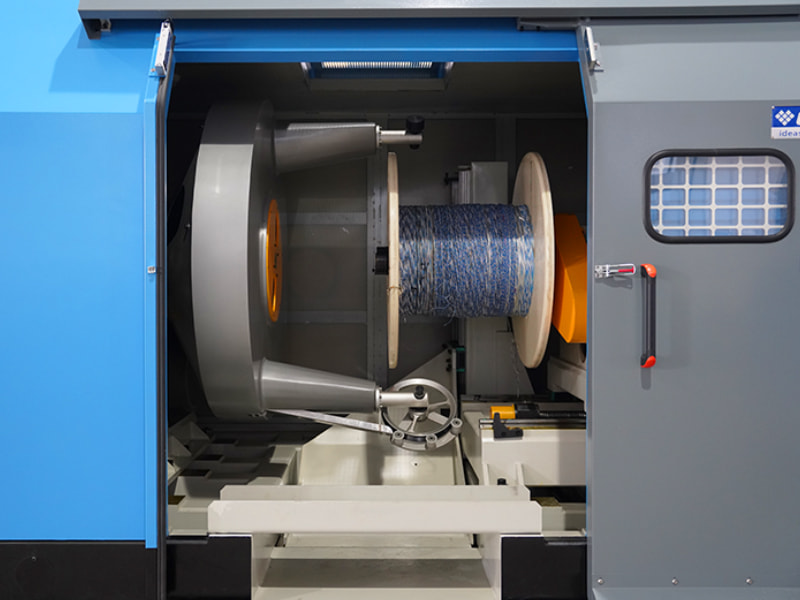

| 主机线轴升降 | 液压托盘电动升降 | |
| 顶紧线盘方式 | 顶锥螺母顶紧收线盘 | |
| 装盘重量 | MAX600KG | MAX1000KG |
| 收线盘动力 | 30KW | 45KW |
| 收线排位 | 1.5KW | |
| 放线无料检测 | 芯线即将用尽报警及自动停机/断线时报警及自动停机 | |
| 放线张力型式 | 标准为移动或增减配重块调节张力,也可定制为伺服马达调节张力 | |
| 收线张力型式 | 旋转引取的从动轮与张力伺服马达通过皮带传产生张力，从动轮被线材拉动位移时输出电压信号，对收线电机进行PID速度反馈控制 | |
| 包带材料 | 铝箔带AL﹑麦拉带MYLAR﹑棉纸带﹑无纺布等 | |
| 带盘直径 | MAXØ400 | |
| 带材宽度 | 5-35mm | |
| 带盘内孔 | 50.8/76通用 | |
| 绕包动力 | 2.2KW | |
| 绕包转速 | MAX1800RPM | |
| 绕包张力元件 | 标准为磁粉离合器,可定制磁滞离合器 | |
| 绕包储带长度 | 400mm，换带材不剪断母线 | |
| 带材检测 | 带材即将用尽及断带时自动停机 | |
| 绕包重叠率 | 0-50%，程序设定 | |
| 拖包张力元件 | 标准为磁粉离合器,可定制磁滞离合器 | |
| 拖包模具 | 切缝式包纸管,可定制其他型式 | |
| 张力显示 | 标准无张力显示,可定制通信型数显压力传感器,张力超差报警及自动停机 | |
| 配方管理 | 可定制配方管理系统,将张力﹑温度﹑外径﹑节距﹑S/Z﹑排距﹑气压等数据存入PLC,支持数据采集与导入,实现数字化生产 | |
| 安全防护 | 可按CE/CSA/UL标准设计定制，温度/振动/噪音/压力自动检测及预报 | |
| 火花检测 | 可定制增加火花检测仪 | |
| 电源标准 | 标准为3相380V/50Hz,可跟据国家及地区不同,进行电源定制 | |
产品特色
● 速度快：单绞旋臂进行静平衡﹑动平衡测试校正，震动小﹑嗓音低，长期连续高速运转主轴不发热,速度快。
● 节距准：外部旋转引取机将多股线材绞合并同步引取，在成缆机外部形成节距,由于引取轮底径恒定,无其他干扰因素,节距准确稳定。
● 张力稳：独立的伺服马达张力机构，收线张力从空盘到满盘保持恒定，不因装盘量大小压伤成品线材。
● 排线好：收线排位采用箱体排位式结构,收线盘随收线箱体往复直线移动,排线整齐。
● 弯折小：引取轮及各过线导轮采用大轮径设计,减少线材弯折,避免对绞距的破坏。
● 省力化：采用无障碍机器底座,无爬行斜坡,装卸线盘直接推入,操作省力。
● 智能化：配方式管理，一键调取SOP配方，一键开机准备，一键启动,具备故障检测/断线检测/米到停机功能，智能操控。
● 维护易：中国以外客户可定制采用Profinet总线控制，信号传输快﹑干扰低，不论机器在 任何国家和地区，只要有通信网络，都可快速实现远程故障检测﹑排查与维护服务。
