LSZH XLPE TPE TPU护套挤出机LSZH/XLPE/TPE/TPU护套挤出为非标定制设备,主机型号一般为70-150mm,多用于环保无毒电线电缆生产制造。上述挤出材料粘性高、流动性差、阻力大,故护套挤出时料筒及机头内压强大,压强大则温度高,温度高则导致材料分解老化,老化后的材料以固态小颗粒状与正常物料混合在一起,包覆在线材表面上,易形成火花击穿点,造成产品不良。优良的低烟无卤护套挤出机具备以下特性:主机驱动功率足够、螺杆及料筒冷却充分温控好、机头流道流动性好无合模痕、线径公差稳定、表面光滑无颗粒点、导轮光滑不伤线、放线和收线张力稳定、不停机收线和放线换盘功能、成圈打卷省人力、收线排线美观等。不同的用户在订购本机时,会有不同的需求。我司可根据用户需求,支持个性化定制,在硬件方面可提供各种各样的机型及核心配件品牌供用户选择;电气控制软件方面也可提供经济实用型或当下电气控制方式。因总体配置不同,本机价格也有很大的差异。故决定本机价格的主要因素是用户的产品配置等级定位。另外,因本品为非标定制化单件小批量产品,故设计、制造、安装、调试周期较长,用户要预留足够的采购周期,方能实现交付。
产品详情设备组成
● 放线架
● 张力架
● 整直架

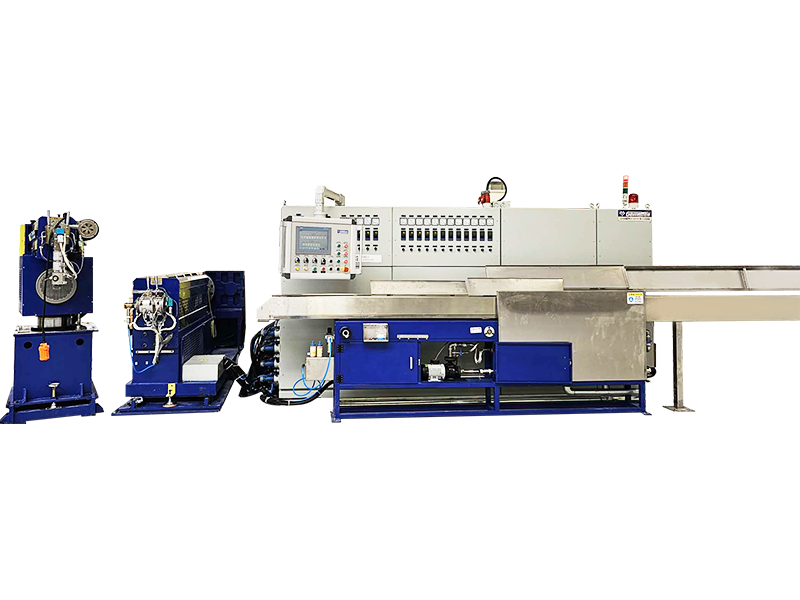

● 押出主机
● 机头
● 吸料干燥机
● 活动水槽

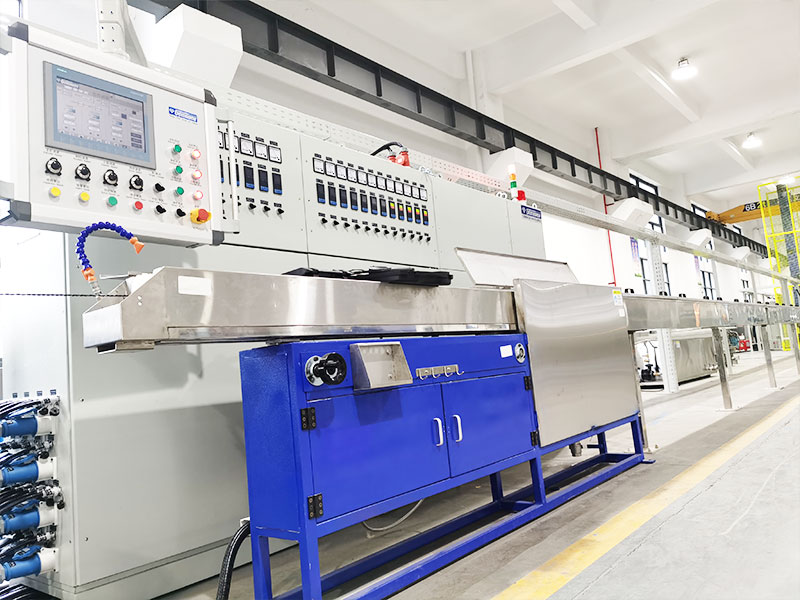

● 印字机
● 冷却水槽
● 吹气嘴
● 引取机
● 蓄线张力架
● 计米器

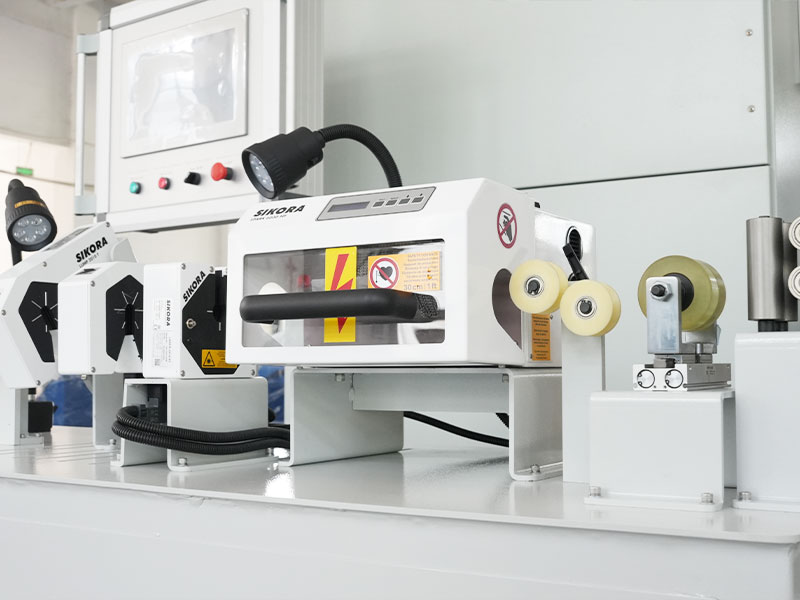

● 镭射测径仪
● 工频火花机

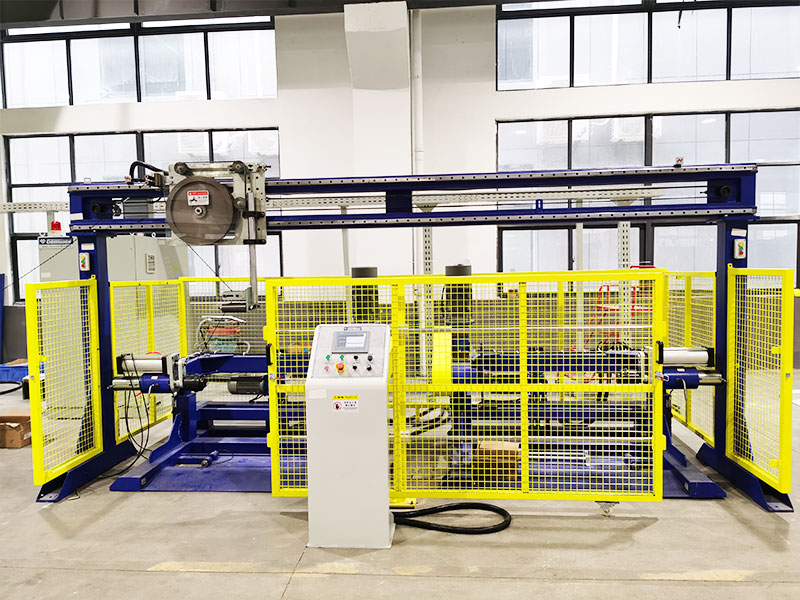

● 收线机
● 总控制箱
标准配置技术参数
| 主要技术参数 | 70型 | 80型 | 90型 | 100型 | 120型 | 150型 |
| 适合线种 | 适用于光伏线、汽车线、拖链线、辐照线、交联线、数据线、电脑线、高频线、控制线、电源线、电力电缆等线材芯线成缆后外被护套挤出 | |||||
| 芯线范围 | Ø2-8mm | Ø3-10mm | Ø5-14mm | Ø8-16mm | Ø16-36mm | Ø30-60mm |
| 成品外径 | Ø3-10mm | Ø4-12mm | Ø6-16mm | Ø10-20mm | Ø18-40mm | Ø35-65mm |
| 线速范围 | 30-200m/min | 20-150m/min | 10-80m/min | |||
| 整机结构 | 依挤出主机机头中心线为轴线,从放线至收线依次直线分布排列布置，中心高1m,总长30-40m | |||||

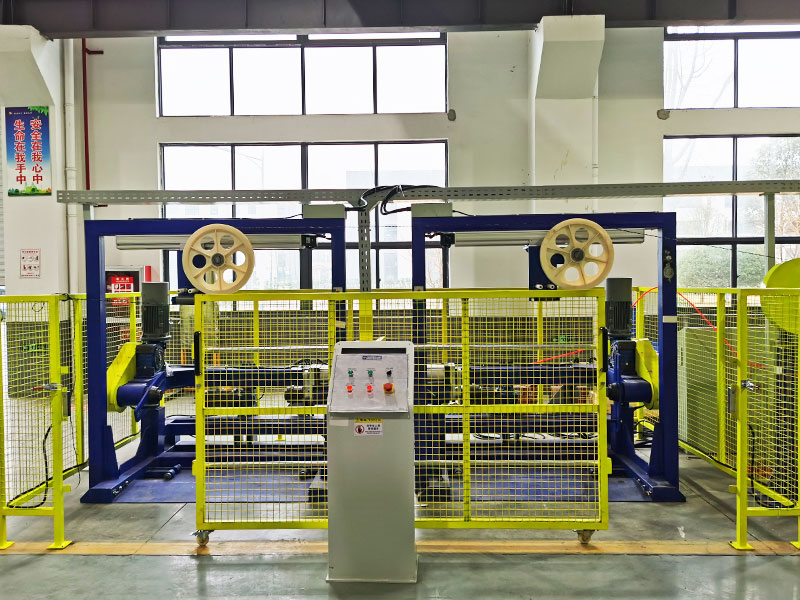

| 放线型式 | 无轴式放线架，电动升降，可定制动力或被动，也可定制其他型式放线架，如轴杆式/龙门式等 | |||||
| 放线盘规格 | Ø500/Ø630/Ø800/Ø1000/Ø1250 | Ø1000/Ø1250/Ø1600/Ø2000/Ø2500 | ||||
| 放线动力 | 3.7KW齿轮减速马达 | 5.5KW马达+齿轮箱 | ||||
| 放线张力型式 | 立式滑轨张力架，可定制其他型式 | 摆杆式张力架，可定制其他型式 | ||||
| 整直架 | 5轮式导体整直架，导体矫直轮外径Ø100，设置工具箱 | |||||
| 挤出机出胶量 | 130kg/h | 150kg/h | 220kg/h | 270kg/h | 380kg/h | 560kg/h |
| 挤出主机功率 | 45KW | 55KW | 75KW | 95KW | 132KW | 185KW |
| 螺杆参数 | 长径比26:1，LSZH/XLPE压缩比:1.2（视原料商），单螺纹；TPE/TPU压缩比:3.0，双螺纹 | |||||
| 加热型式 | 机身为铸铝加热圈，机颈为铜皮加热圈，机头为铸铝加热片，机头夹/眼模为石英加热片 |
|||||
| 温控段数 | 机身4+机夹1+机颈1+机头1+眼模1 | 机身5+机夹1+机颈1+机头1+眼模1 | 机身6+机夹1+机颈1+机头1+眼模1 | |||
| 机身加热功率 | 18KW | 22KW | 27KW | 32KW | 40KW | 60KW |
| 料筒冷却 | 4段离心式风机，可定制水冷方式 | 5段离心式风机，可定制水冷方式 | 6段离心式风机，可定制水冷方式 | |||
| 吸料干燥机 | 50KG | 100KG | 150KG | |||
| 蜂巢板 | 316不锈钢免电镀材质，内部导流型结构，导流孔通过倒角互相连通，无死角，蜂巢板与法兰盘采用锥面封料，不漏胶 |
|||||
| 机头型式 | 可调机头，跟据线材外径确定导料管规格，可定制单层/双层等不同结构，也可定制免对眼机头型式 | |||||
| 机头品牌 | 中国产机头，可定制其他品牌，如EUROTEK/UNITEK/EUROCAB/MICRODIA | |||||
| 机头夹 | 左右两片哈夫式机头夹，上下两支双向丝杆左右同步夹紧，配置单向扳手，可定制其他型式机头夹 | |||||
| 机头水平度 | 采用机头法兰双定位销结构，机头水平度长期开合不偏移 | |||||
| 活动水槽 | 普通活动水槽，无循环温水箱，整体SUS304材料，小水槽标准长度1250mm，可定制恒温型 | |||||
| 印字机 | 电动搅拌型油墨印字机，可定制其他印字型式或增加点滴式稀释剂注入装置 | |||||
| 冷却水槽 | 10米单层U型水槽，循环水冷却,整体SUS304材料，可定制双层U型水槽，或定制水槽长度 | |||||
| 高压吹气嘴 | 标准为翻开式吹气嘴,材质POM,双段吹气结构，设置于活动水槽、冷却水槽、引取机处，可定制其他类型的吹气嘴型式 | |||||

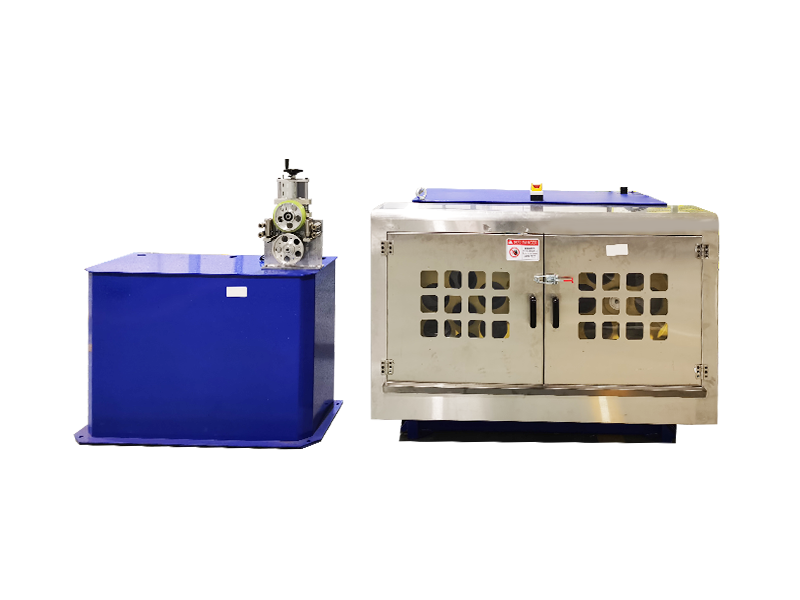

| 引取型式 | 标准为阳极铝轮双轮引取机 | 标准为履带式引取机 | ||||
| 引取轮直径 | Ø500双轮式 | Ø600双轮式 | Ø800双轮式 | 4对缸，800KG | 5对缸，1200KG | |
| 引取动力 | 3.7KW伺服马达+齿轮箱 | 5.5KW马达+齿轮箱 | ||||

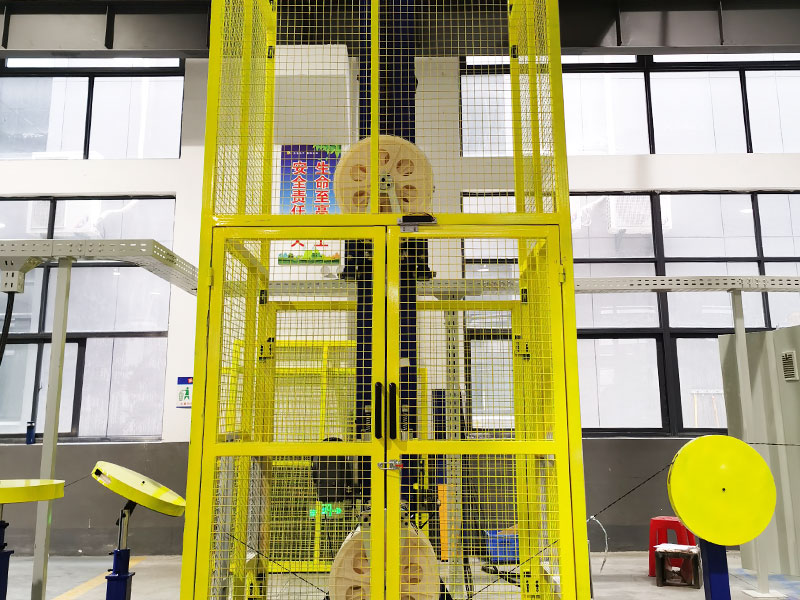

| 蓄线张力架 | 水平式蓄线张力架，总长12米，蓄线轮10沟+9沟，总蓄线180米，磁粉离合器张力,可定制立式或其他型式 | 无 | ||||
| 蓄线轮直径 | Ø300，可定制轮径规格 | Ø400，可定制轮径规格 | 无 | |||
| 计米器 | 压轮式计米器，计米轮周长500mm，编码器检测，计米矫正系数可微调，可定制其他计米器型式 | 履带引取自带计米功能，可定制其他型式 | ||||
| 收线型式 | 双头无轴式收线机，电动升降，丝杆排位，可定制其他型式 | 端轴式，力矩收线模式，可定制其他型式 | ||||
| 收线盘规格 | Ø500/Ø630/Ø800/Ø1000/Ø1250 | Ø1000/Ø1250/Ø1600/Ø2000/Ø2500 | ||||
| 收线动力 | 3.7KW齿轮减速马达 | 5.5KW马达+齿轮箱 | ||||
| 镭射测径仪 | 中国产单轴型测径仪，测量精度0.001，可定制其他品牌，如SIKORA/ZUMBACH/PROTON/TAKIKAWA等 | |||||
| 工频火花机 | 中国产串珠式工频火花机，电压0—15KV，可定制其他品牌，如CLINTON/SIKORA/PROTON | |||||
| 控制电箱 | 环保阻燃烤漆仿威图组合电柜﹑WEINVIEW 10”HMI﹑SIEMENS PLC﹑SCHEIDER开关﹑RKC温控表，马达﹑变频器品牌可定制 | |||||
| 总功率 | 75KW | 90KW | 110KW | 135KW | 185KW | 255KW |
选配定制项目
| 前置引取机 | 可定制增加Ø500双轮前置引取机 | 可定制增加Ø600前置双轮引取机 | 可定制增加Ø800KG履带式前置引取机 | |||
| 注条机 | 可定制增加注条机，护套挤出时优选卧式注条机 | |||||
| 内皮/外皮挤出机 | 可定制增加内皮/外皮移动式挤出机，优选V字型布置方案 | |||||
| 压力检测 | 可在机头法兰盘上定制增加压力传感器或防爆安全阀 | |||||
| 抽真空装置 | 可在机头进线处定制增加抽真空装置 | |||||
| 螺旋色母混料器 | 可定制增加螺旋色母混料器 | |||||
| 过粉机 | 可定制增加电动搅拌式过粉机或静电环保型过粉机 | |||||
| 裁线机 | 可定制增加裁线机 | |||||
| 成圈打饼盘 | 可定制增加简易成圈打饼盘或快速成圈打饼盘 | |||||
| 8字成圈机 | 可定制增加8字成圈机 | |||||
| 自动摇盘机/包膜机 | 可定制增加自动摇盘机/包膜机 | |||||
| 气泵吹干机 | 可定制增加气泵吹干机 | |||||
| 凹凸检测仪 | 可在中国产品牌的测径仪上定制增加凹凸功能或定制其他品牌，如SIKORA/ZUMBACH/PROTON/TAKIKAWA等 | |||||
| 喷码机 | 可定制增加，如IMAJE/KGK/LEIBINGER等 | |||||
| 偏心仪 | 可定制增加，如BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA等 | |||||
| 冰水机 | 可定制增加冰水机或水槽采用夹层隔温结构 | |||||
| 板式换热器 | 可定制增加板式换热器 | |||||
| 悬挂式电子看板 | 可定制增加LED双面电子屏或其他型式电子看板 | |||||
| 智能配方管理系统 | 可定制增加智能配方管理系统，将放线张力﹑蓄线张力﹑预热温度﹑主机温控﹑挤出外径﹑收线排距﹑气压值等数据存入PLC,采用Profinet总线通信模式，支持MES数据采集与导入,一键调出生产工艺，一键启动，实现数字化智能生产 | |||||
| 周边辅助设备 | 支持定制增加其他周边辅助设备或整机特殊定制 | |||||
| 电气管线 | 2.5米架空线槽布线，气管、信号线、电源线隔离布置，电控箱顶部入线，可定制其他方式 | |||||
| 安全规则标准 | 标准按中国CCC安全标准制造，可按CE/CSA/UL安全标准定制 | |||||
| 电源标准 | 3相380V/50Hz,可定制不同国家及地区电压及频率 | |||||
产品特色
● 产能大：螺杆优化设计,耐磨损,不粘胶,不脱铬,不藏胶，换色快,线速高,产能大
● 用途广：根据胶料种类不同,可配制相应胶料螺杆,可提供单螺纹渐变型、BM双螺纹分离型等各类螺杆
● 不漏胶：采用独特封胶结构和定位结构，法兰盘不漏胶，机头长期使用时水平度不偏移
● 温控准：温控±1℃
● 智能化：可定制智能配方式管理系统，一键调取SOP配方，一键开机准备，一键启动，智能操控。
● 维护易：中国以外客户可定制采用Profinet总线控制，信号传输快﹑干扰低，不论机器在 任何国家和地区，只要有通信网络，都可快速实现远程故障检测﹑排查与维护服务。
