SILICON电线电缆护套挤出机SILICON护套挤出为非标定制设备,主机型号一般为50-120mm,适用于高温硅胶交联电线电缆护套挤出。SILICON挤出属低温挤出,挤出后的材料无机械强度,经高温烘道辐照后,胶料内部分子相乎交联固化成型,交联后的护套层具有高弹性、耐高温、耐磨擦等特性。优良的护套挤出机具备以下特性:螺杆出胶连续稳定、料筒冷却充分不升温、进料顺畅不卡滞、机头调偏操作方便快捷、烘道节能保温、烘道自动升降省人力、护套表面光滑无合模痕、导轮光滑不伤线、线径公差稳定、放线和收线张力稳定、不停机收线和放线换盘功能、成圈打卷省人力、收线排线美观等。不同的用户在订购本机时,会有不同的需求。我司可根据用户需求,支持个性化定制,在硬件方面可提供各种各样的机型及核心配件品牌供用户选择;电气控制软件方面也可提供经济实用型或当下电气控制方式。因总体配置不同,本机价格也有很大的差异。故决定本机价格的主要因素是用户的产品配置等级定位。另外,因本品为非标定制化单件小批量产品,故设计、制造、安装、调试周期较长,用户要预留足够的采购周期,方能实现交付。
产品详情设备组成
● 放线架
● 张力架
● 整直架
● 预热箱

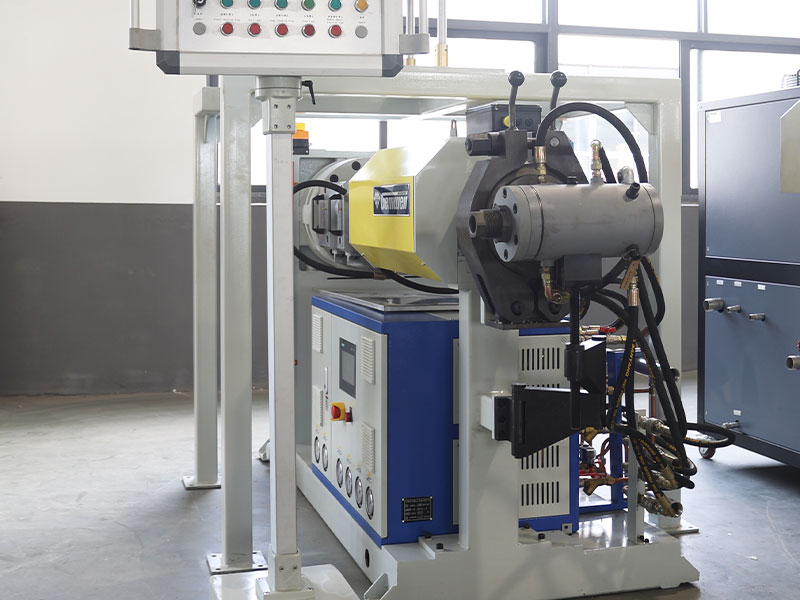

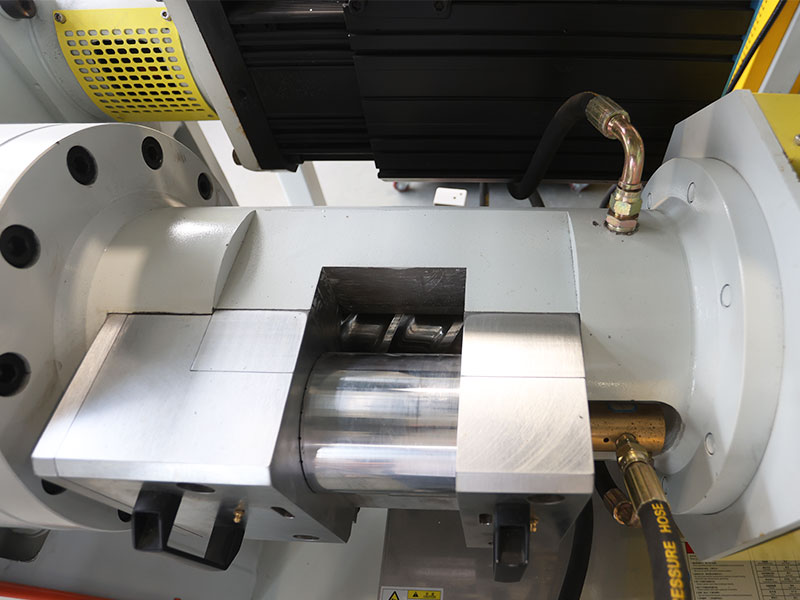

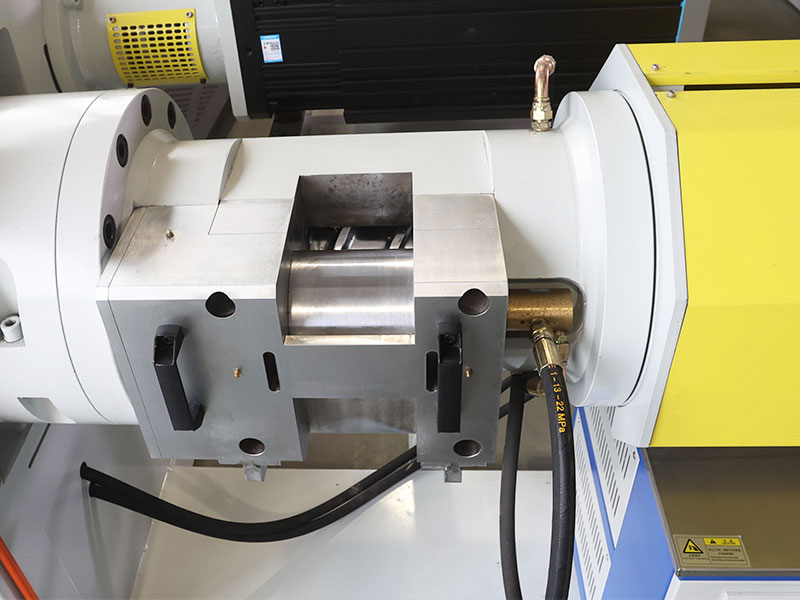

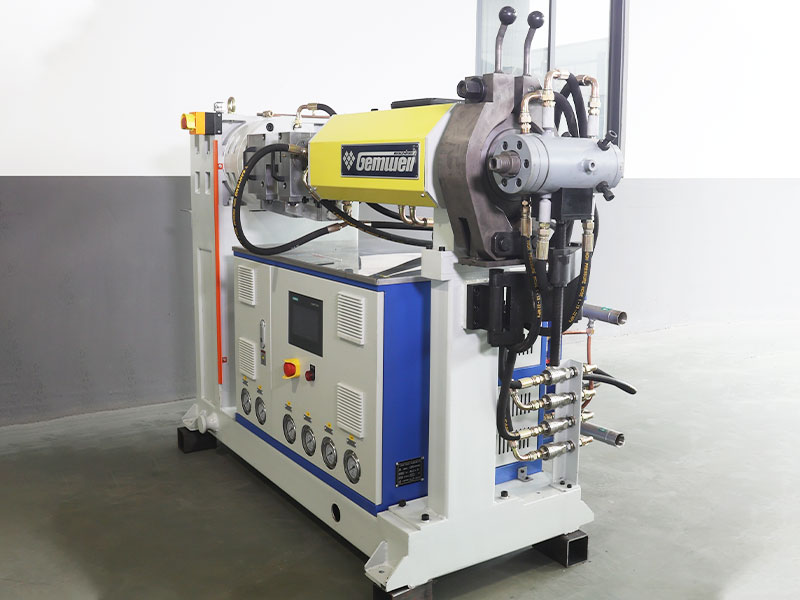

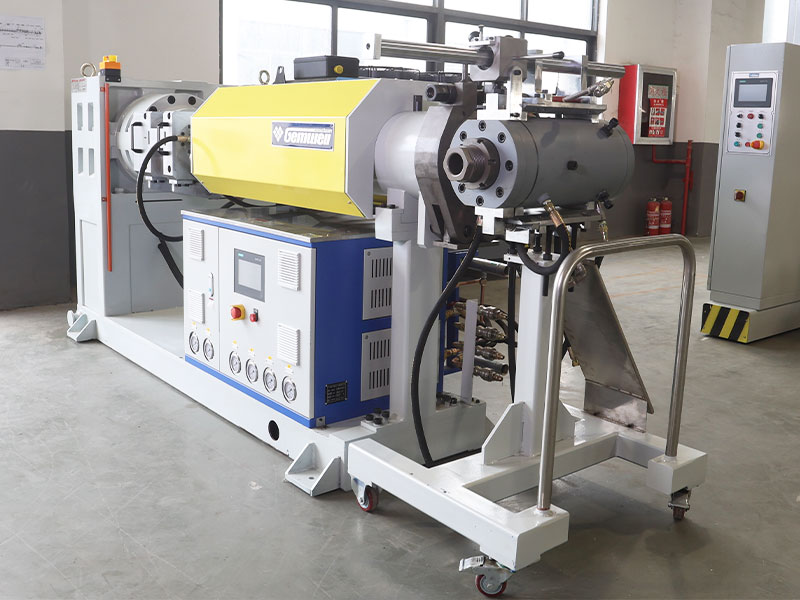

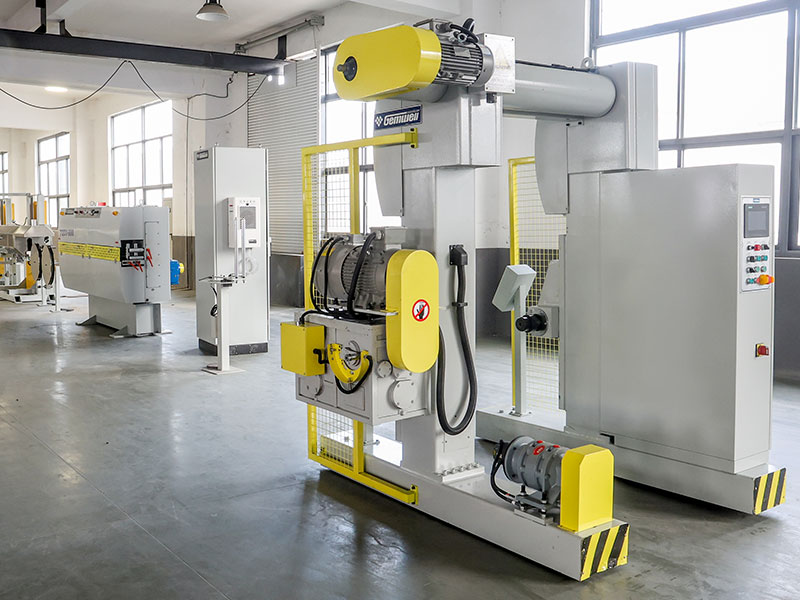

● 押出主机
● 机头
● 循环水冷却系统
● 冲击炉
● 硫化箱
● 冷却水槽
● 印字机
● 吹气嘴
● 引取机
● 蓄线张力架
● 计米器
● 镭射测径仪
● 工频火花机
● 收线机
● 总控制箱
标准配置技术参数
| 主要技术参数 | 65型 | 90型 | 120型 |
| 适合线种 | 适用于数据线、电脑线、高频线、电力线、电源线等线材外被护套挤出 | ||
| 芯线范围 | Ø1.2-6mm | Ø2.5-12mm | Ø6-22mm |
| 成品外径 | Ø2.5-7mm | Ø3.5-14mm | Ø8-25mm |
| 线速范围 | 10-200m/min | 10-200m/min | 10-200m/min |
| 整机结构 | 依挤出主机机头中心线为轴线,从放线至收线依次直线分布排列布置，标准机型中心高1m,总长20-25m | ||
| 放线型式 | 无轴式放线架，电动升降，可定制动力或被动，也可定制其他型式放线架，如轴杆式/龙门式等 | ||
| 放线盘规格 | Ø500/Ø630 | Ø630/Ø800/Ø1000/Ø1250 | Ø800/Ø1000/Ø1250/1600 |
| 放线动力 | 3.7KW马达+齿轮箱 | 5.5KW马达+齿轮箱 | |
| 放线张力型式 | 立式滑轨张力架，可定制其他型式 | 摆杆式张力架，可定制其他型式 | |
| 整直架 | 5轮式导体整直架，导体整直轮外径Ø100，设置工具箱 | ||

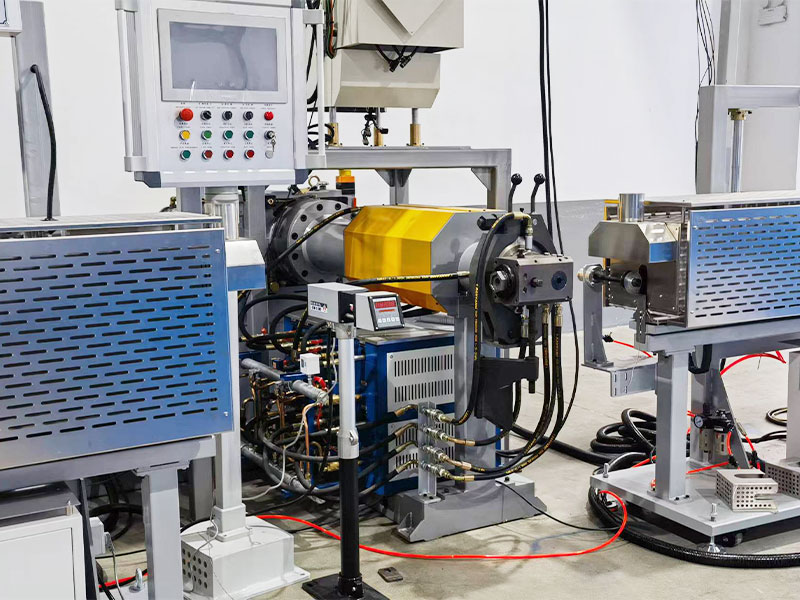

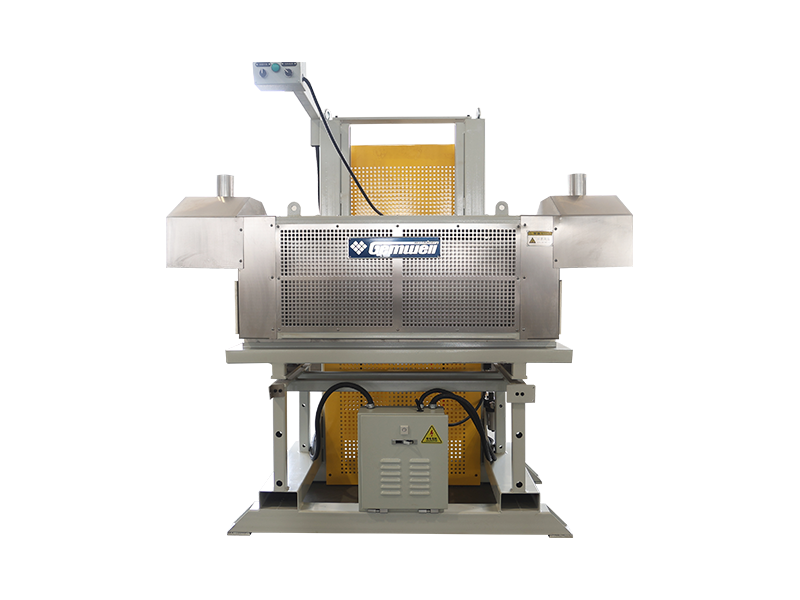

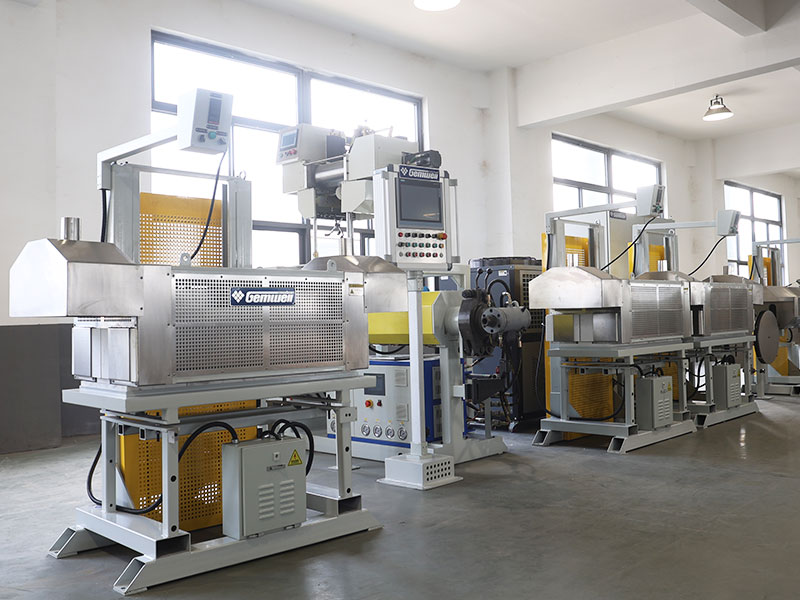

| 预热箱 | 电动直立升降式烘箱,不锈钢加热管，加热功率24KW，从常温到最高温度800度，用时不超过5分钟,长度1米，通信型温度模块，SCR控制，硅酸铝保温层，外设不锈钢隔温罩，用于芯线或导体表面干燥预热，防止后段烘烤时线材产生表面鼓包现象，可定制红外线加热管 | ||
| 挤出机出胶量 | 70kg/h | 200kg/h | 300kg/h |
| 挤出主机功率 | 22KW | 37KW | 55KW |
| 螺杆参数 | 长径比14:1，压缩比:1.6 | ||
| 温控段数 | 下料口1+机身2+机颈1+机头1+螺杆1 | ||

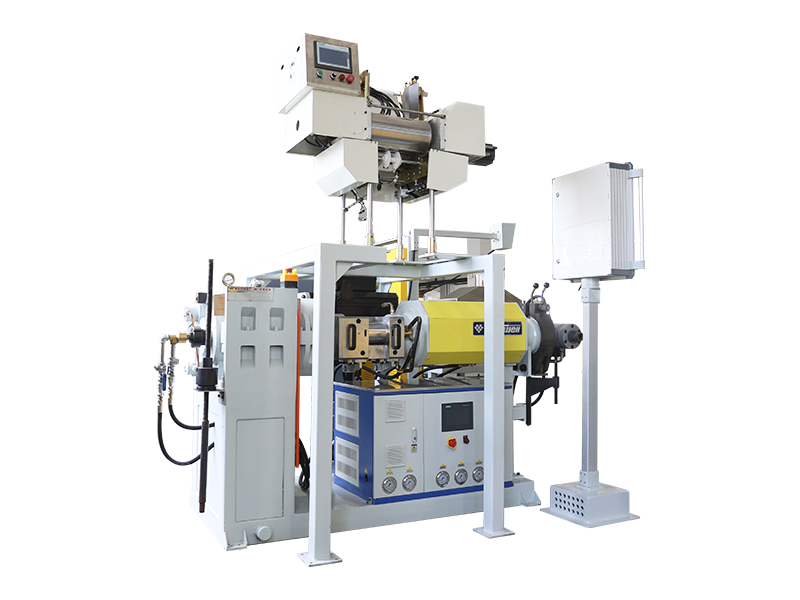

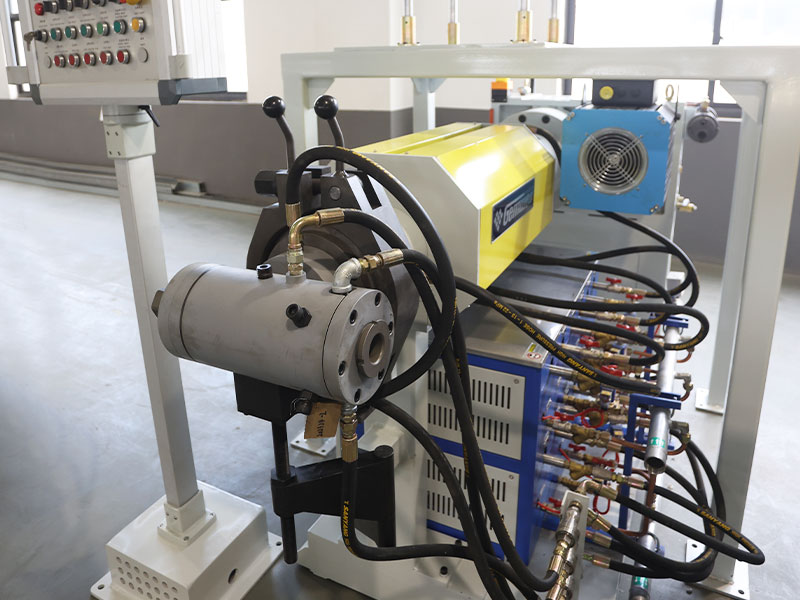

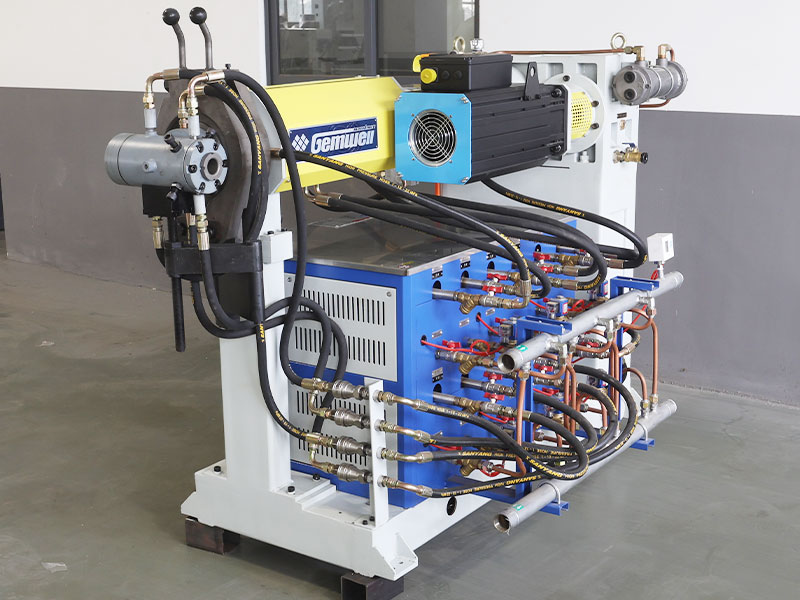

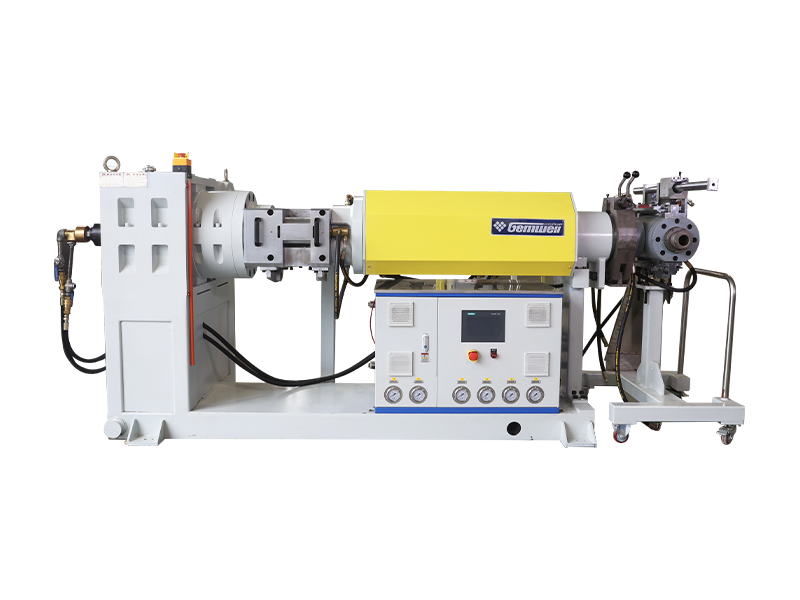

| 料筒冷却 | 螺筒外部螺旋水套水冷，螺杆内部水冷，加料口循环水冷却，独立循环水温度控制冷却单元，一一对应，保持温度恒定 | ||

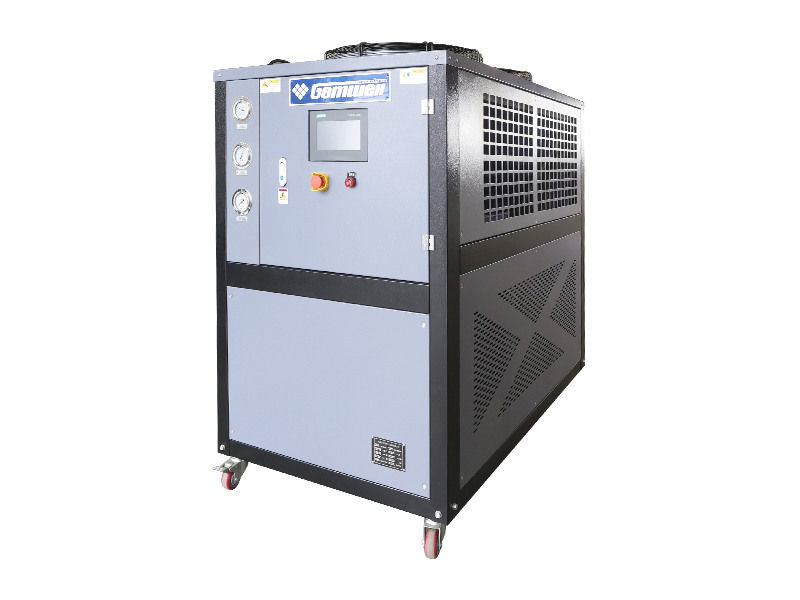

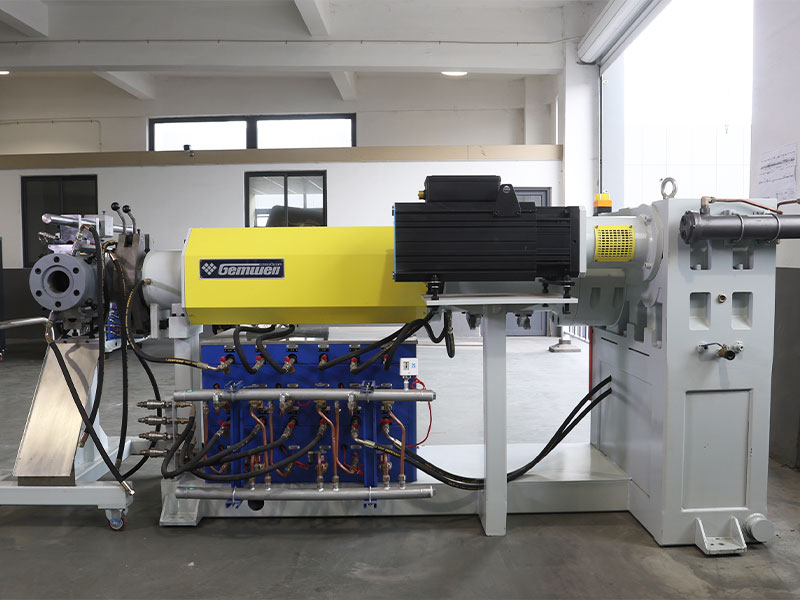

| 循环水冷却系统 | 每一段温控采用独立循环水冷，循环水由水泵泵入，当超过设定温度时，冷水进入，热水回流至冰水机进行降温，保持恒定温度控制 | ||
| 蜂巢板 | 316不锈钢免电镀材质，内部导流型结构，导流孔通过倒角互相连通，无死角，蜂巢板与法兰盘采用锥面封料，不漏胶 | ||

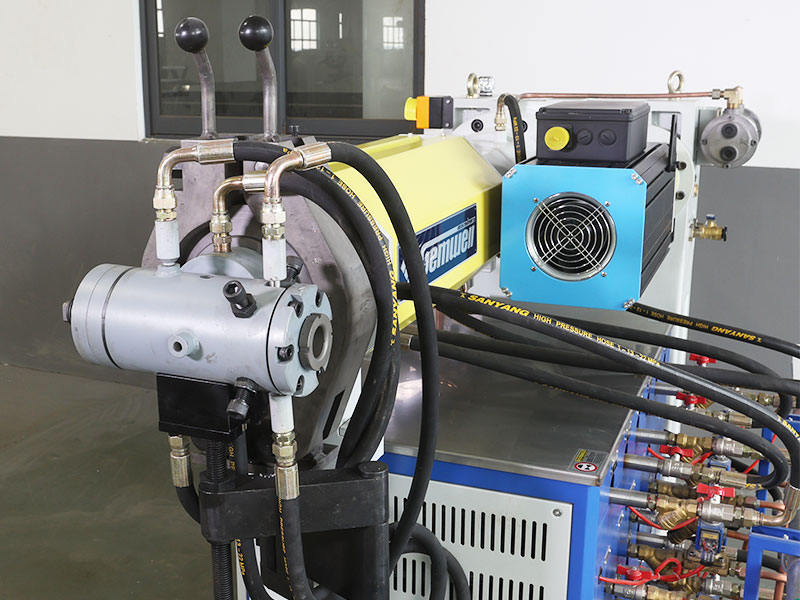

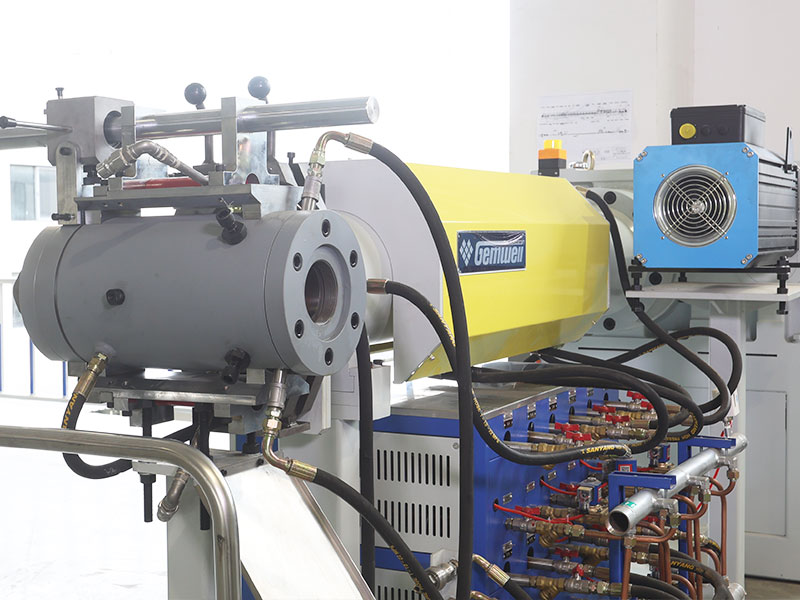

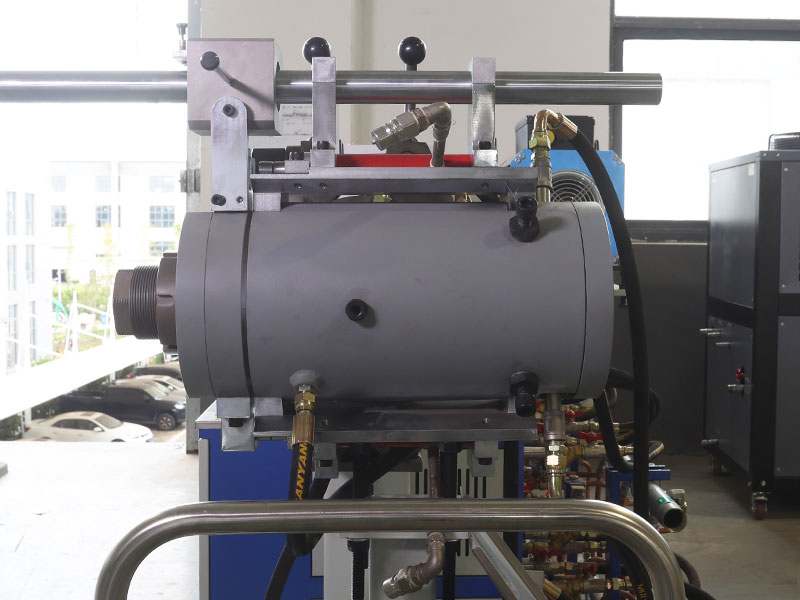

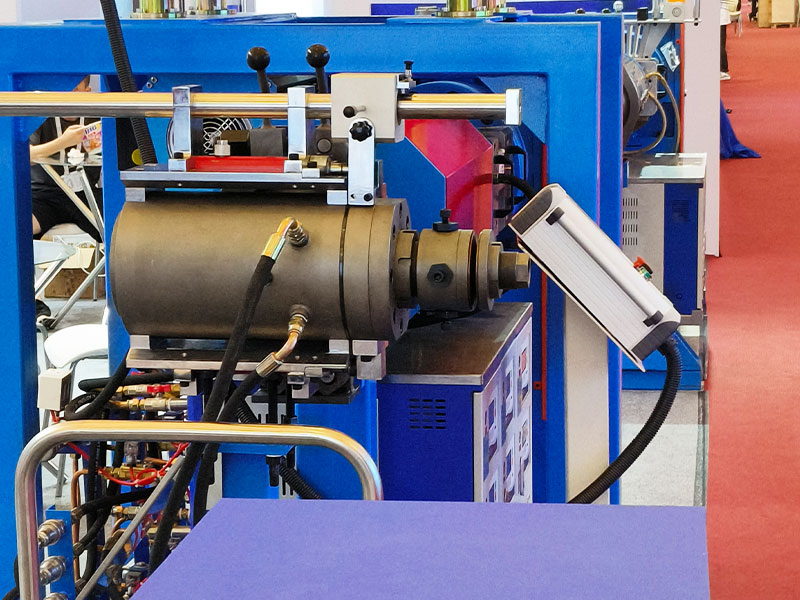

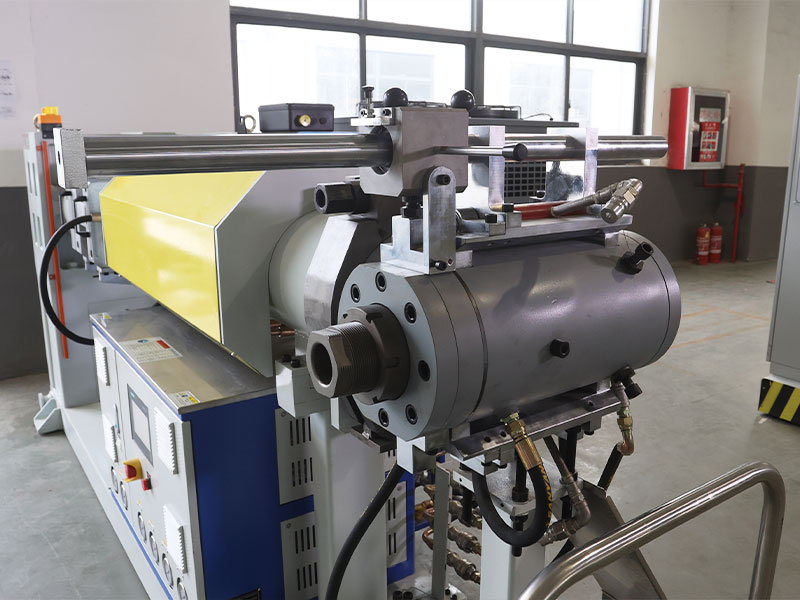

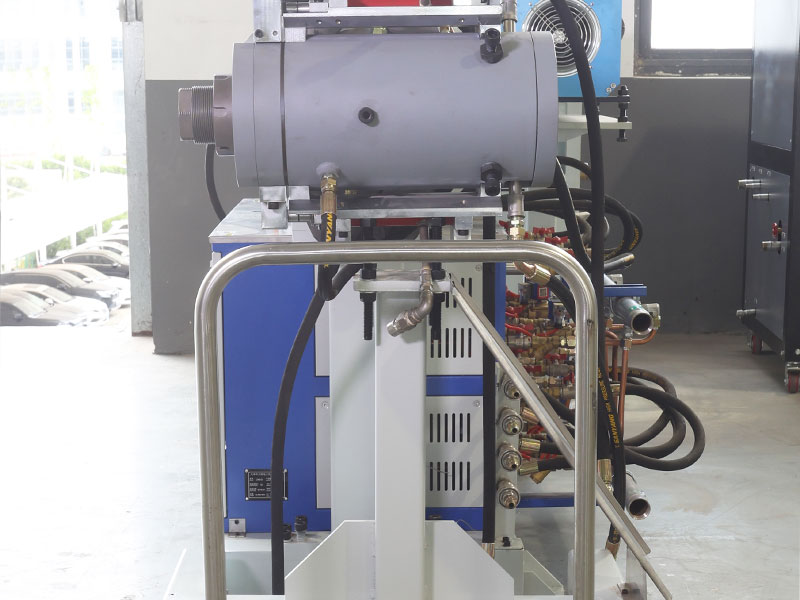

| 机头型式 | 水冷式可调机头，跟据线材外径确定导料管规格，可定制单层/双层/单注条/双注条等不同结构，也可定制免对眼机头型式 | ||
| 机头品牌 | 中国产机头，可定制其他品牌，如：EUROTEK/UNITEK/EUROCAB/MICRODIA | ||

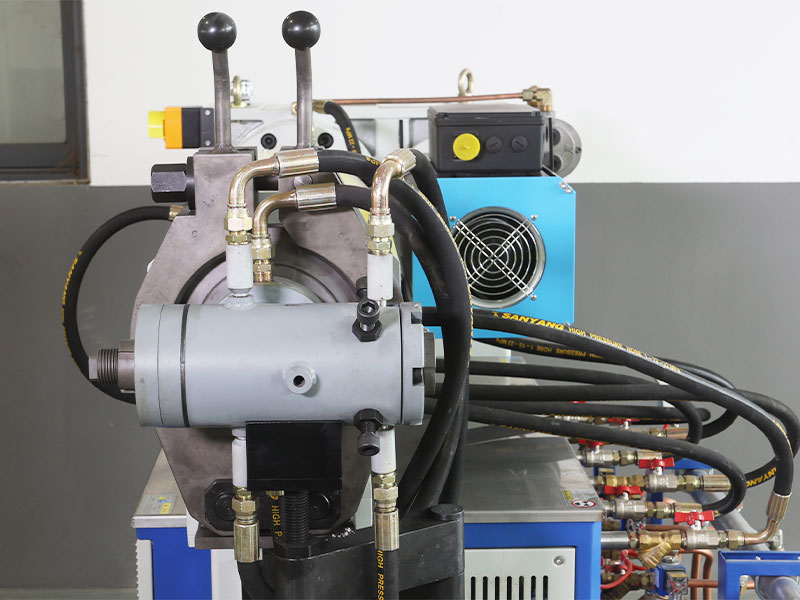

| 机头夹 | 左右两片哈夫式机头夹，上下两支双向丝杆左右同步夹紧，配置单向扳手，可定制其他型式机头夹 | ||
| 机头水平度 | 采用机头法兰双定位销结构，机头水平度长期开合不偏移 | ||
| 冲击炉 | 电动直立升降式烘箱,红外线加热管，加热功率24KW，从常温到最高温度800度，用时不超过5分钟,长度1米，通信型温度模块，SCR控制，硅酸铝保温层，外设不锈钢隔温罩，用于线缆挤出后表面快速定型,保护线缆表面免受后续支撑导轮的刮伤及损坏 | ||

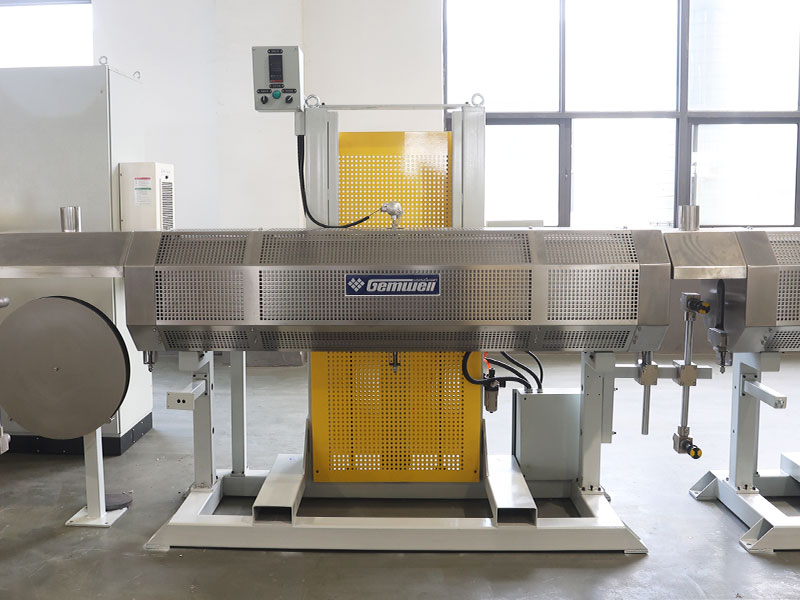

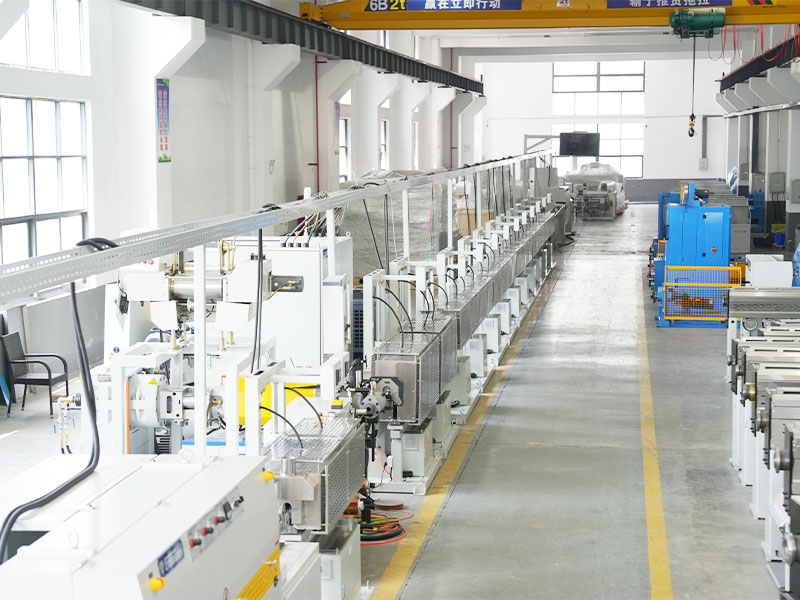

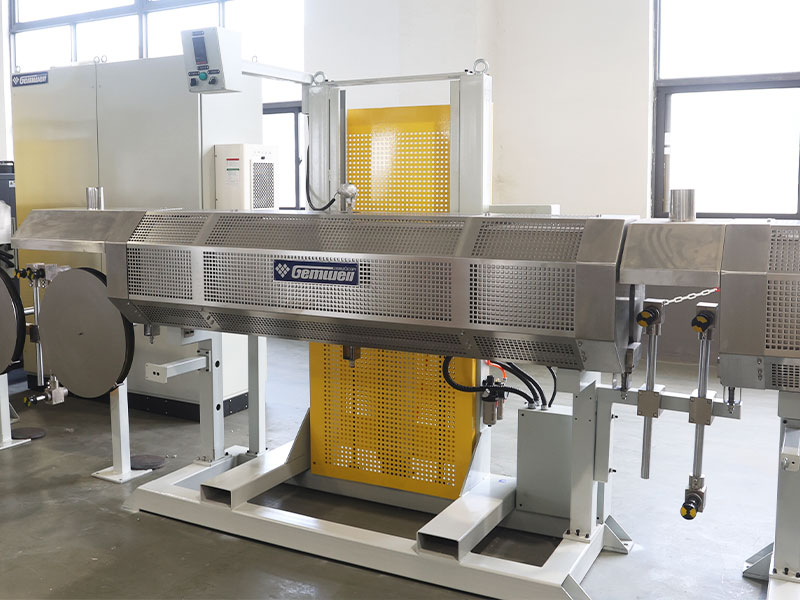

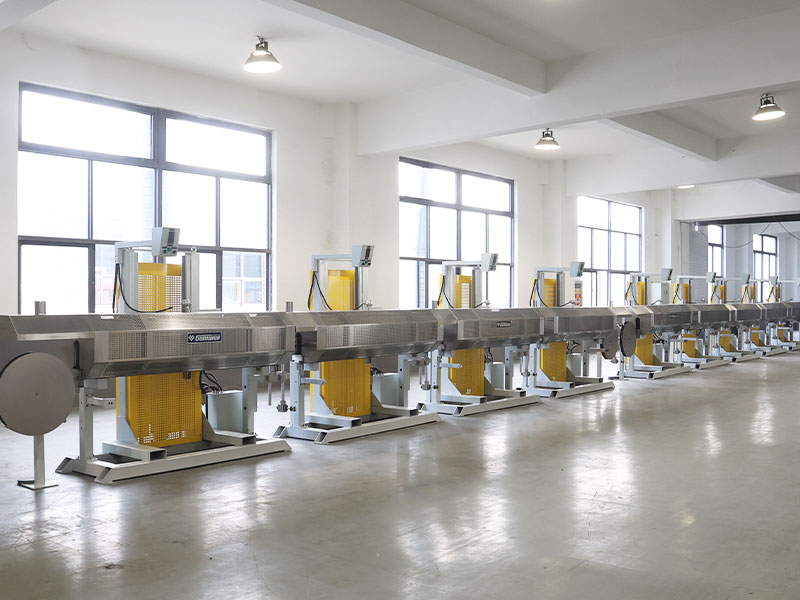

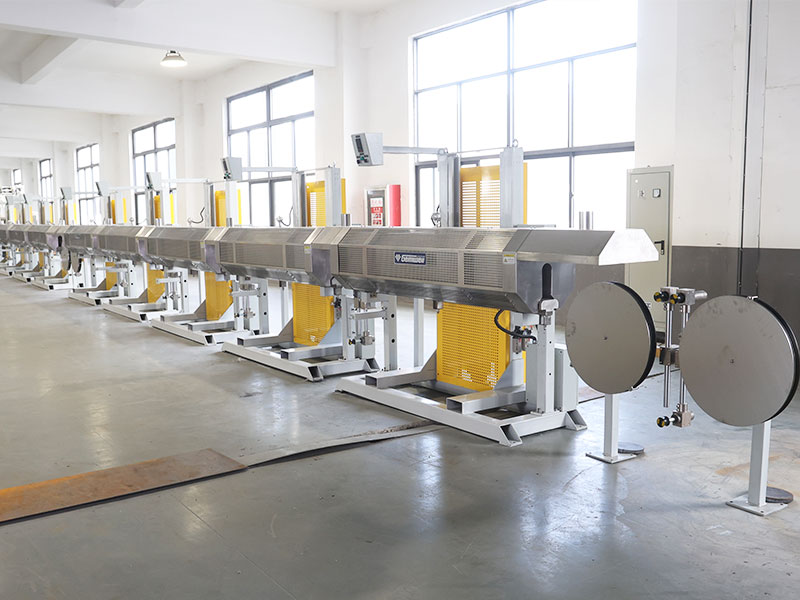

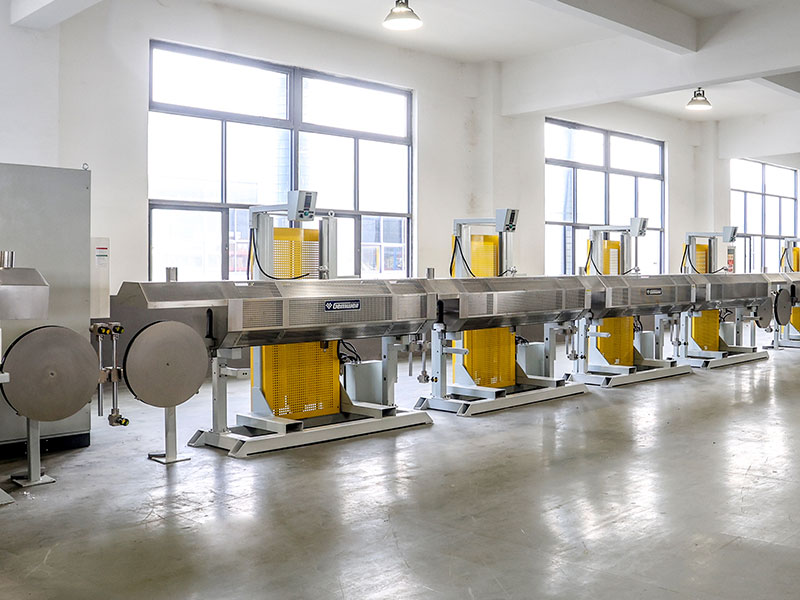

| 硫化箱 | 电动直立升降式烘箱,不锈钢加热管，加热功率12KW，从常温到最高温度600度，用时不超过5分钟,长度2米/段，通信型温度模块，SCR控制，硅酸铝保温层，外设不锈钢隔温罩，烘箱进出口配备可调节挡板,减少热量散失，线缆在烘箱居中位置通过. | ||
| 印字机 | 电动搅拌型油墨印字机，可定制其他印字型式或增加点滴式稀释剂注入装置 | ||

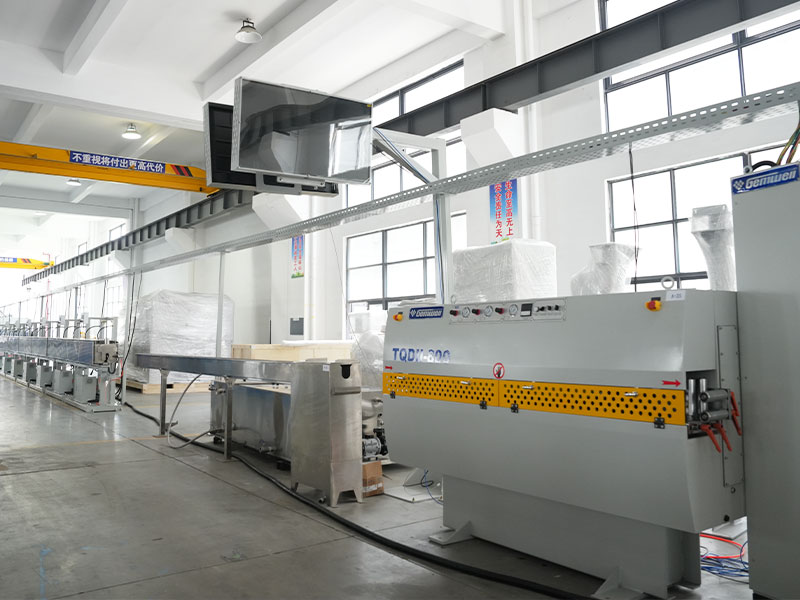

| 冷却水槽 | 10米单层U型水槽，循环水冷却,整体SUS304材料，可定制双层U型水槽，或定制水槽长度 | ||
| 高压吹气嘴 | 翻开式吹气嘴,材质POM,双段吹气结构，设置于冷却水槽、引取机处，可定制其他类型的吹气嘴型式 | ||
| 引取型式 | 双轮引取机 | 履带引取机 | |
| 引取轮直径 | Ø500双轮式 | Ø600双轮式 | 800KG履带式引取机 |
| 引取动力 | 3.7KW伺服马达+齿轮箱 | 5.5KW伺服马达+齿轮箱 | |
| 蓄线张力架 | 水平式蓄线张力架，总长12米，蓄线轮10沟+9沟，总蓄线180米，磁粉离合器张力,可定制立式或其他型式 | ||
| 蓄线轮直径 | Ø300，可定制轮径规格 | Ø400，可定制轮径规格 | Ø550ABS，可定制轮径规格 |
| 计米器 | 压轮式计米器，计米轮周长500mm，编码器检测，计米矫正系数可微调，可定制其他计米器型式 | ||
| 收线型式 | 双头无轴式收线机，电动升降，可定制其他型式 | 龙门地排式，可定制其他型式 | |
| 收线盘规格 | Ø500/Ø630 | Ø630/Ø800/Ø1000/Ø1250 | Ø800/Ø1000/Ø1250/1600 |
| 收线动力 | 3.7KW马达+齿轮箱 | 5.5KW马达+齿轮箱 | |
| 镭射测径仪 | 中国产单轴型测径仪，测量精度0.001，可定制其他品牌，如SIKORA/ZUMBACH/PROTON/TAKIKAWA等 | ||
| 工频火花机 | 中国产串珠式工频火花机，电压0—15KV，可定制其他品牌，如CLINTON/SIKORA/PROTON | ||
| 控制电箱 | 环保阻燃烤漆仿威图组合电柜﹑WEINVIEW 10"HMI﹑SIEMENS PLC﹑SCHEIDER开关﹑RKC温控表，马达﹑变频器品牌可定制 | ||
| 总功率 | 280KW | 320KW | 350KW |
选配定制项目
| 前置引职机 | 可定制增加∅500双轮前置引取机 | 可定制增加∅600前置双轮引取机 | 可定制增加∅800KG履带式前置引取机 |

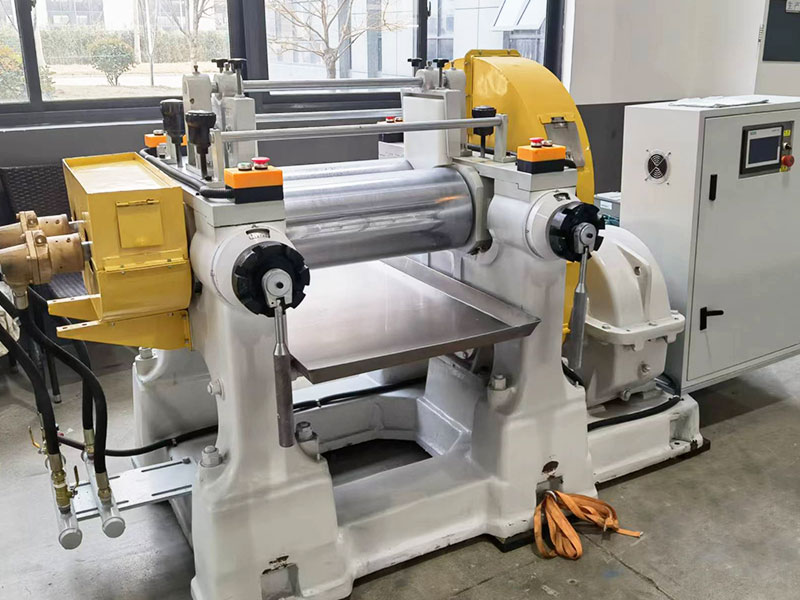

| 开放式炼胶机 | 可定制增加开放式炼胶机 | ||

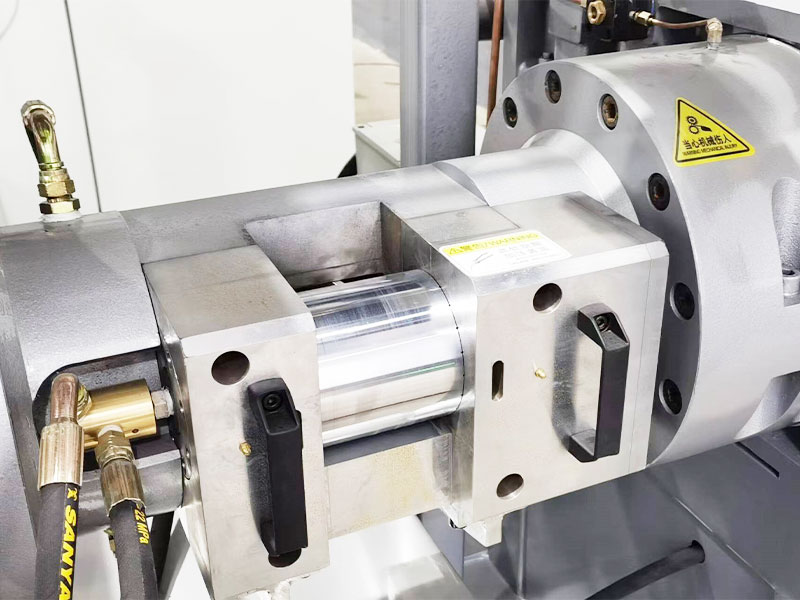

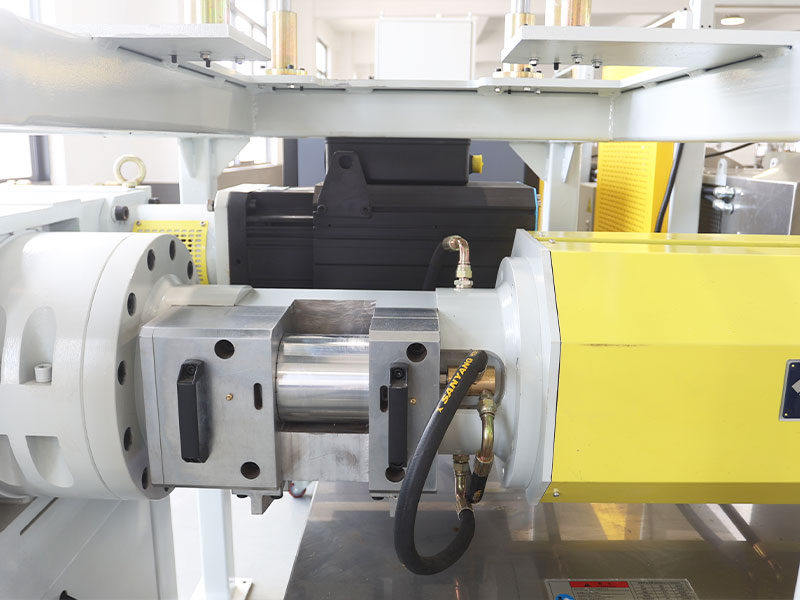

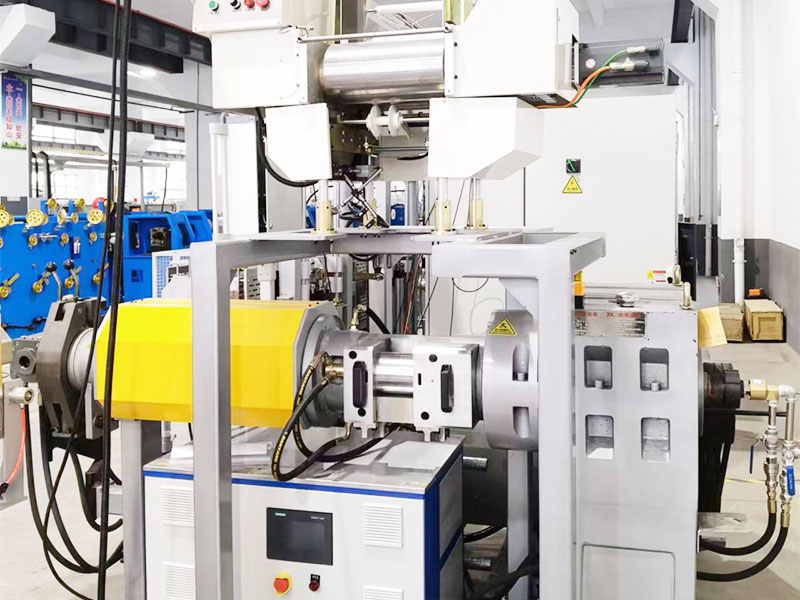

| 自动胶条送料机 | 可定制增加自动胶条送料机，安装于主机入料口上方，节省人工喂料操作 | ||
| 注条/内皮/外皮挤出机 | 可定制增加注条机/内皮挤出机/外皮挤出机，优选V字型布置方案 | ||
| 压力检测 | 可在机头法兰盘上定制增加压力传感器或防爆安全阀 | ||
| 抽真空装置 | 可在机头进线处定制增加抽真空装置 | ||
| 过粉机 | 可定制增加电动搅拌式过粉机或静电环保型过粉机 | ||
| 裁线机 | 可定制增加裁线机 | ||
| 成圈打饼盘 | 可定制增加简易成圈打饼盘或快速成圈打饼盘 | ||
| 摇盘机 | 可定制增加摇盘机 | ||
| 气泵吹干机 | 可定制增加气泵吹干机 | ||
| 凹凸检测仪 | 可在中国产品牌的测径仪上定制增加凹凸功能或定制其他品牌，如SIKORA/ZUMBACH/PROTON/TAKIKAWA等 | ||
| 喷码机 | 可定制增加，如IMAJE/KGK/LEIBINGER等 | ||
| 偏心仪 | 可定制增加，如BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA等 | ||
| 悬挂式电子看板 | 可定制增加LED双面电子屏或其他型式 | ||
| 智能配方管理系统 | 可定制增加智能配方管理系统，将放线张力﹑蓄线张力﹑预热温度﹑主机温控﹑挤出外径﹑收线排距﹑气压值等数据存入PLC,采用Profinet总线通信模式，支持MES数据采集与导入,一键调出生产工艺，一键启动，实现数字化智能生产 | ||
| 周边辅助设备 | 支持定制增加其他周边辅助设备或整机特殊定制 | ||
| 电气管线 | 2.5米架空线槽布线，气管、信号线、电源线隔离布置，电控箱顶部入线，可定制其他方式 | ||
| 安全规则标准 | 标准按中国CCC安全标准制造，可按CE/CSA/UL安全标准定制 | ||
| 电源标准 | 3相380V/50Hz,可定制不同国家及地区电压及频率 | ||
产品特色
● 穿线快：只需要按下上升按钮,各加热炉炉腔上升、待穿好线后炉腔下降至密封后加热
● 不漏胶：采用独特封胶结构和定位结构，法兰盘不漏胶，机头长期使用时水平度不偏移
● 故障保护：具备烘箱加温故障不停机功能，即烘箱由于加热元件部分损坏,引起温度下降,设备只报警提醒及降速运行,不停机确保定长线缆正常生产
● 节能环保：烘箱进出口配备可调节挡板,减少热量散失；烘箱进出口配备排烟口，保持生产现场环境清洁
● 智能化：可定制智能配方式管理系统，硫化炉根据线速变化自动控制硫化炉升降的段数，一键调取SOP配方，一键开机准备，一键启动，智能操控。
● 维护易：中国以外客户可定制采用Profinet总线控制，信号传输快﹑干扰低，不论机器在任何国家和地区，只要有通信网络，都可快速实现远程故障检测﹑排查与维护服务。
