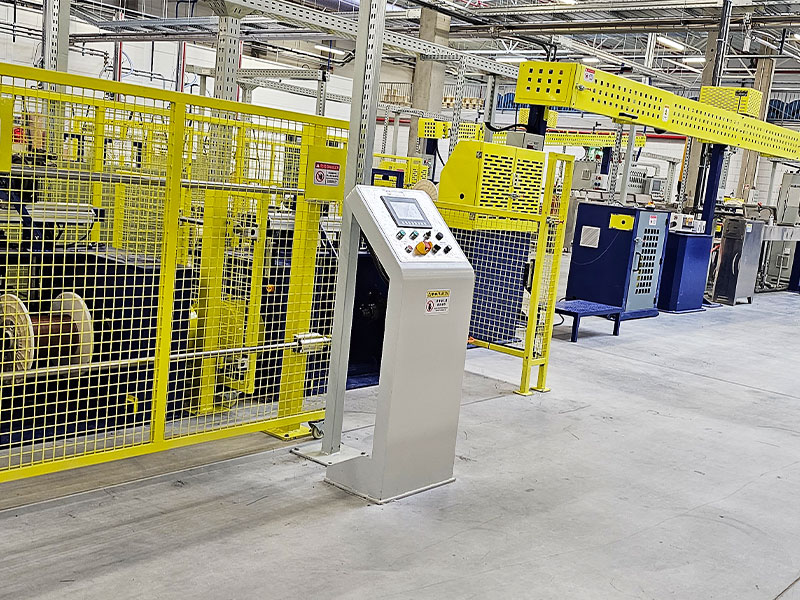

实芯绝缘挤出机LSZH/XLPE/TPE/TPU芯线绝缘挤出机为非标定制设备,主机型号一般为30-65mm,适用于电子线、阻燃线、电源线等线材实芯挤出。上述挤出材料粘性高、流动性差、阻力大,故挤出生产时料筒及机头内压强大,压强大则温度高,温度高则导致材料分解老化,老化后的材料以固态小颗粒状包覆于线材表面上,易形成火花击穿点,造成产品不良。优良的低烟无卤芯线绝缘挤出机具备以下特性:主机驱动功率大、螺杆及料筒冷却充分温控好、机头流道流动性好无合模痕、线径公差稳定、表面光滑无颗粒点、放线和收线张力稳定、整机生产效率高等。不同的用户在订购本设备时,会有不同的需求。我司可根据用户需求,支持个性化定制,在硬件方面可提供各种各样的机型及核心配件品牌供用户选择;电气控制软件方面也可提供经济实用型或当下电气控制方式。因总体配置不同,本机价格也有很大的差异。故决定本机价格的主要因素是用户的产品配置等级定位。另外,因本品为非标定制化单件小批量产品,故设计、制造、安装、调试周期较长,用户要预留足够的采购周期,方能实现交付。

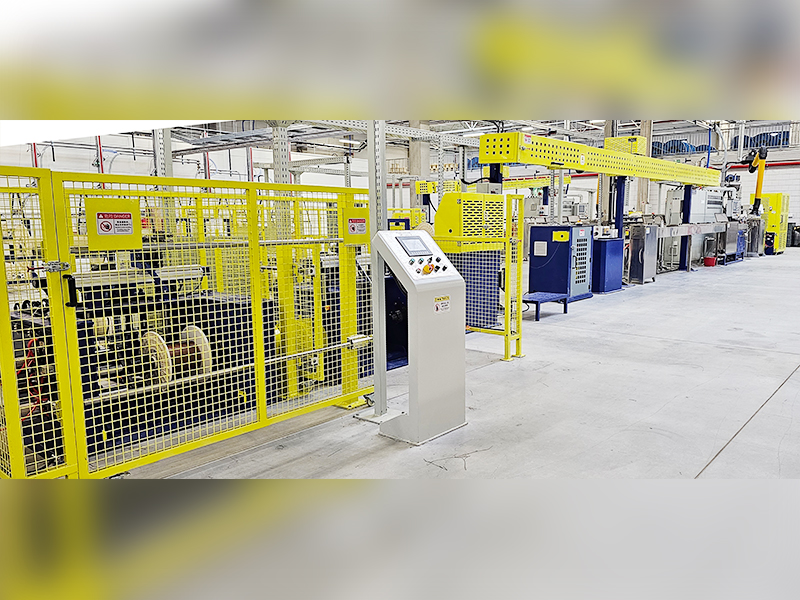

产品详情设备组成
● 放线架
● 整直架

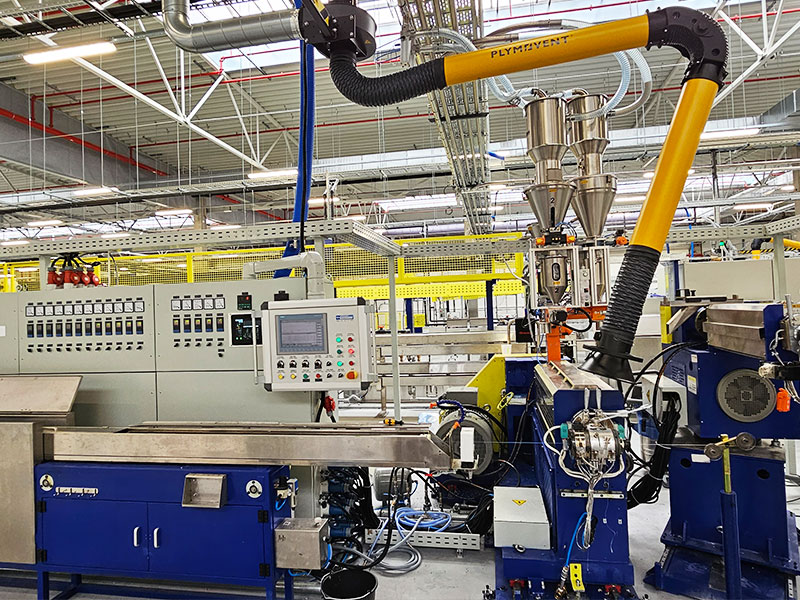

● 押出主机
● 机头
● 吸料干燥机
● 恒温活动水槽
● 冷却水槽
● 吹气嘴
● 引取机
● 蓄线张力架
● 计米器
● 镭射测径仪
● 高频火花机

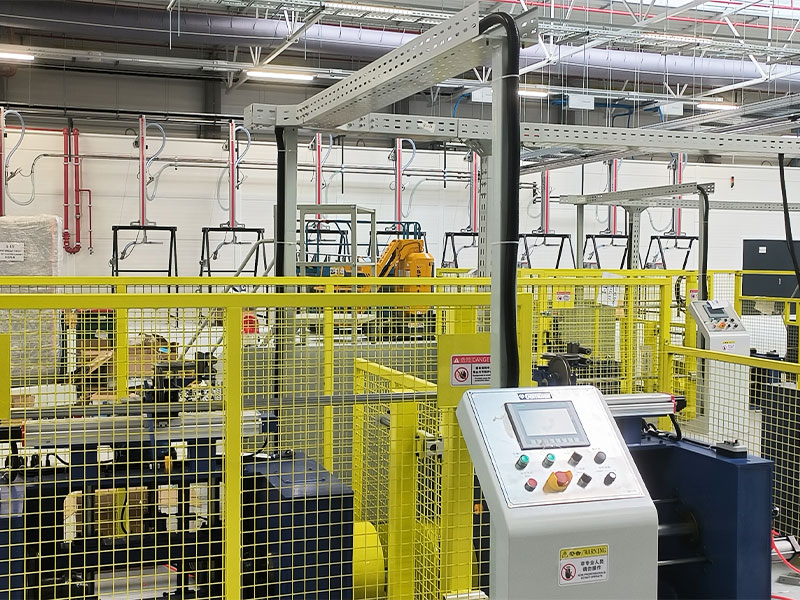

● 收线机
● 总控制箱
以下是定制选配项
● 预热器
● 注条机
● 印字机
● BY-PASS排料阀
● 抽真空装置
● 吹吸干机
● 凹凸检测仪
● 水中静电容仪
● 偏心仪
● 电子看板
● 可定制增加其他周边辅助设备
标准配置技术参数
| 主要技术参数 | 30+25型 | 35+25型 | 40+30型 | 45+35型 | 50+35型 | 60+40型 | 70+40型 | 80+40型 |
| 适合线种 | 适用于高频线、数据线、UL电子线、建筑布线BV/BVR、电源线、汽车线等线材的铜线导体实芯绝缘挤出 | |||||||
| 美规导体范围 | AWG36-26 | AWG34-22 | AWG32-20 | AWG30-18 | AWG28-14 | AWG26-10 | AWG18-5 | AWG12-1 |
| 导体直径范围 | Ø0.13-0.40mm | Ø0.16-0.65mm | Ø0.20-0.81mm | Ø0.25-1.02mm | Ø0.32-1.63mm | Ø0.40-2.59mm | AWG18-5 | AWG12-2 |
| 导体平方范围 | 0.01-0.15m㎡ | 0.02-0.35m㎡ | 0.03-0.75m㎡ | 0.1-1.5m㎡ | 0.2-2.5m㎡ | 0.5-6.0m㎡ | 1.02-4.62mm | Ø2.05-6.54mm |
| 挤出外径 | Ø0.3-1.0mm | Ø0.4-1.3mm | Ø0.5-1.8mm | Ø0.7-2.3mm | Ø0.8-2.8mm | Ø1.2-3.8mm | 1-16m㎡ | 3.5-35m㎡ |
| 线速范围 | 15-150m/min | 20-200m/min | 30-300m/min | 40-400m/min | 50-500m/min | 60-600m/min | Ø1.8-6.0mm | Ø3.0-8.0mm |
| 整机结构 | 依挤出主机机头中心线为轴线,从放线至收线依次直线分布排列布置，标准机型中心高1m,总长20-25m | |||||||
| 放线型式 | 无轴式动力放线架，电动升降，气动顶紧，可定制其他型式如甩筒放线、轴杆式放线、琴式放线等动力或被动放线架 | |||||||
| 放线盘规格 | Ø200/300 | Ø300/Ø400/Ø500 | Ø500/Ø630/Ø800 | |||||
| 放线动力 | 3.7KW | 5.5KW | 7.5KW | |||||
| 放线张力型式 | 移动或增减配重块调节张力,可定制为伺服马达调节张力 | |||||||
| 整直架 | 5轮式导体整直架，导体整直轮外径Ø60，单沟槽，设置工具箱，可定制 | |||||||
| 预热器型式 | 感应式铜线预热器，可定制热风循环封闭式烤箱预热器、或直通式预热器 | |||||||
| 感应式预热器功率 | 3KVA | 5KVA | 8KVA | 10KVA | ||||
| 挤出机出胶量 | 20kg/h | 30kg/h | 40kg/h | 50kg/h | 60kg/h | 90kg/h | 130kg/h | 150kg/h |
| 挤出主机功率 | 11KW | 15KW | 22KW | 30KW | 37KW | 55KW | ||
| 螺杆参数 | 长径比28:1，压缩比:LSZH1.2单螺纹/XLPE3.0单螺纹/TPE2.9双螺纹/TPU2.9双螺纹 | 长径比26:1,螺杆材料中国产38CrMoAlA,可定制 | ||||||
| 加热型式 | 机身为铸铝加热圈，机颈为铜皮加热圈，机头夹/机头/眼模为石英加热管 | |||||||
| 温控段数 | 机身3+机夹1+机颈1+机头1+眼模1 | 机身4+机夹1+机颈1+机头1+眼模1 | ||||||
| 机身加热功率 | 4KW | 6KW | 8KW | 9KW | 10KW | 14KW | 18KW | 22KW |
| 料筒冷却 | 3段离心式风机 | 4段离心式风机+螺旋铜管循环水 | ||||||
| 吸料干燥机 | 12KG | 25KG | 50KG | |||||
| 蜂巢板 | 316不锈钢免电镀材质，内部导流型结构，导流孔通过倒角互相连通，无死角，蜂巢板与法兰盘采用锥面封料，不漏胶 | |||||||
| 机头型式 | U7型自定心免对眼机头，深沟低压外流道均压机芯，可定制单层/双层/单注条/双注条等不同结构，也可定制可调机头或（免对+微调）机头型式 | |||||||
| 机头品牌 | 中国产机头，可定制其他品牌，如：EUROTEK/UNITEK/EUROCAB/MICRODIA | |||||||
| 机头夹 | 左右两片哈夫式机头夹，上下两支双向丝杆左右同步夹紧，配置单向扳手，可定制其他型式机头夹 | |||||||
| 机头水平度 | 采用机头法兰双定位销结构，机头水平度长期开合不偏移 | |||||||
| 活动水槽 | 恒温型活动水槽，自循环温水箱，9KW加热管2支，整体SUS304材料，小水槽标准长度1250mm，可定制 | |||||||
| 冷却水槽 | 5米单层U型水槽 | 10米单层U型水槽，循环水冷却,无冰水机,整体SUS304材料，可定制双层U型水槽或W型水槽 | ||||||
| 高压吹气嘴 | 翻开式吹气嘴,材质POM,双段吹气结构，设置于活动水槽、冷却水槽、引取机处，可定制其他类型的吹气嘴型式 | |||||||
| 引取型式 | 单轮包带式+3沟分片轮 | 轻量型钛合金耐磨不锈钢双轮引取机 | 阳极铝轮双轮引取机 | |||||
| 引取轮直径 | Ø375高强度钛合金双轮式 | Ø500双轮式 | ||||||
| 引取动力 | 3.7KW伺服马达 | 3.7KW伺服马达+齿轮箱 | ||||||
| 蓄线张力架 | 倾斜式蓄线张力架，总长12米，钢板式轨道，轻量型跑车，蓄线轮10沟+9沟，总蓄线200米，伺服张力,可定制立式或其他型式 | |||||||
| 蓄线轮直径 | Ø100 | Ø150，可定制轮径规格 | Ø180，可定制 | Ø250，可定制轮径规格 | ||||
| 计米器 | 导轮式计米器，计米轮周长400mm，编码器检测，计米矫正系数可微调，可定制其他计米器型式 | 压轮计米器，计米轮周长500mm | ||||||
| 收线型式 | 双头轴杆式收线机，可定制自动换轴型或其他无轴式收线机 | 双头无轴式,电动升降，气动顶紧 | ||||||
| 收线盘规格 | Ø200/300/Ø400 | Ø300/Ø400/Ø500 | Ø400/Ø500/Ø630 | Ø500/Ø630/Ø800 | ||||
| 收线动力 | 2.2KW | 3.7KW | 5.5KW | |||||
| 收线排位 | 0.4KW伺服马达排位 | |||||||

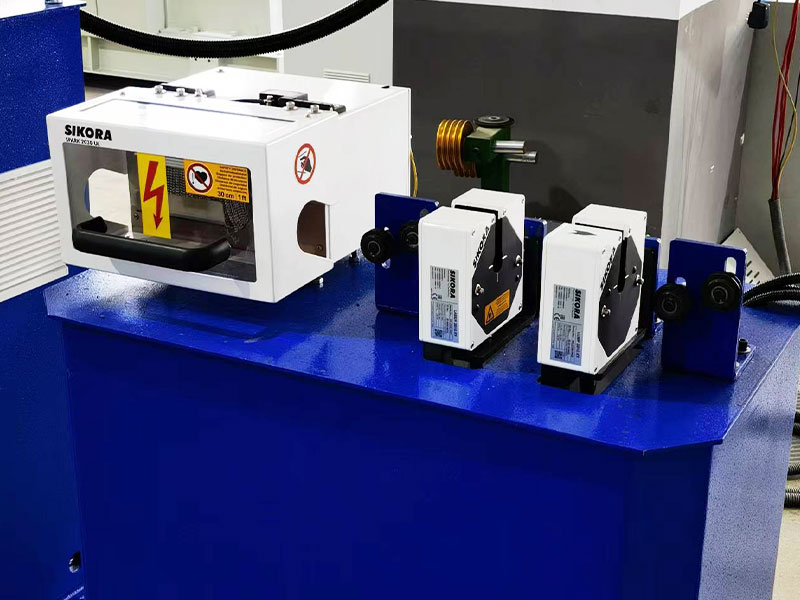

| 镭射测径仪 | 中国产单轴型测径仪，测量精度0.001，可定制其他品牌，如SIKORA/ZUMBACH/PROTON/TAKIKAWA等 | |||||||
| 高频火花机 | 中国产高频火花机，串珠式，电压0—15KV，可定制其他品牌，如CLINTON/SIKORA/PROTON | |||||||
| 控制电箱 | 环保阻燃烤漆仿威图组合电柜﹑WEINVIEW 10”HMI﹑SIEMENS PLC﹑SCHEIDER开关﹑RKC温控表，马达﹑变频器品牌可定制 | |||||||
| 总功率 | 38KW | 50KW | 65KW | 70KW | 73KW | 88KW | 100KW | 125KW |
选配定制项目
| 引取落线装置 | 芯线绝缘挤出时引取机无落线装置，可定制增加 |
| 压力检测 | 可在机头法兰盘上定制增加压力传感器或防爆安全阀 |
| 印字机 | 可定制增加油墨印字机或其他印字型式 |
| 抽真空装置 | 可在机头进线处定制增加抽真空装置 |
| 吹吸干机 | 高速挤出时可定制增加高效吹吸干机 |
| 凹凸检测仪 | 可在中国产品牌的测径仪上定制增加凹凸功能或定制其他品牌，如SIKORA/ZUMBACH/PROTON/TAKIKAWA等 |
| 水中电容仪 | 可定制增加水中电容仪，如BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA等 |
| 偏心仪 | 可定制增加偏心仪，如BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA等 |
| 冰水机 | 可定制增加冰水机或水槽采用夹层隔温结构 |
| 悬挂式电子看板 | 可定制LED双面电子看板或其他型式 |
| 智能配方管理系统 | 可定制增加智能配方管理系统，将放线张力﹑蓄线张力﹑预热温度﹑主机温控﹑挤出外径﹑收线排距﹑气压值等数据存入PLC,采用Profinet总线通信模式，支持MES数据采集与导入,一键调出生产工艺，一键启动，实现数字化智能生产 |
| 周边辅助设备 | 支持定制增加其他周边辅助设备或整机特殊定制 |
| 电气管线 | 2.5米架空线槽布线，气管、信号线、电源线隔离布置，电控箱顶部入线，可定制其他方式 |
| 安全规则标准 | 按中国CCC安全标准制造，可按CE/CSA/UL安全标准定制 |
| 电源标准 | 3相380V/50Hz,可定制不同国家及地区电压及频率 |
产品特色
● 产能大：螺杆优化设计,耐磨损,不粘胶,不脱铬,不藏胶，换色快,线速高,产能大
● 用途广：根据胶料种类不同,可配制相应胶料螺杆,可提供单螺纹渐变型、BM双螺纹分离型等各类螺杆
● 不漏胶：采用独特封胶结构和定位结构，法兰盘不漏胶，机头长期使用时水平度不偏移
● 品质高：绝缘线材成品同心度93%-97%,外径±0.005
● 温控准：温控±1℃
● 智能化：可定制智能配方式管理系统，一键调取SOP配方，一键开机准备，一键启动，智能操控。
● 维护易：中国以外客户可定制采用Profinet总线控制，信号传输快﹑干扰低，不论机器在 任何国家和地区，只要有通信网络，都可快速实现远程故障检测﹑排查与维护服务。
